Povratna transportna linija MesEdge za robne lepilne stroje
Znamka:
Avtomatska povratna linija vrača obdelovance nazaj na začetek robnega lepilnega stroja. En sam operater lahko oblepi vse 4 robove plošče – prihranek dela enega človeka in hitrejša proizvodnja. Za obdelovance od 250 × 50 mm do 2800 × 1200 mm, debeline 9–60 mm.

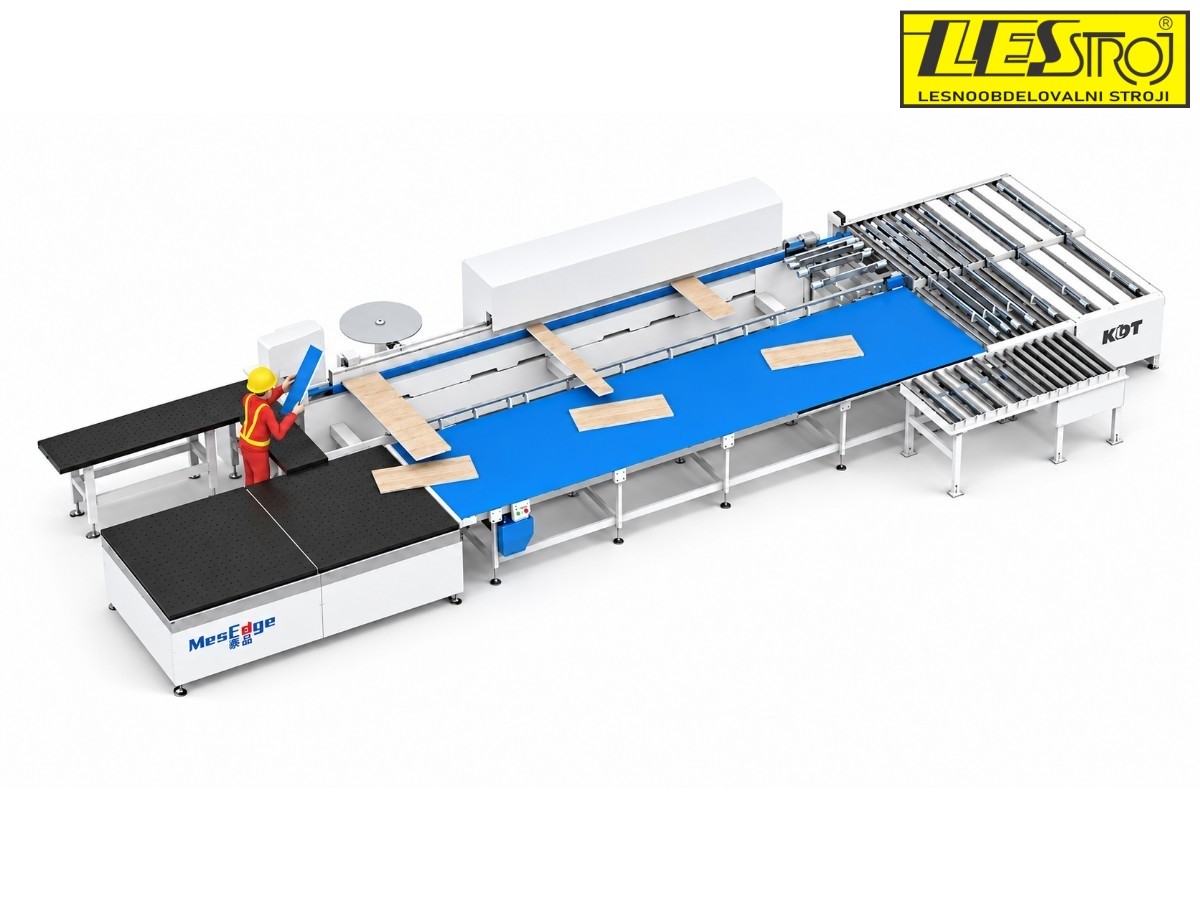

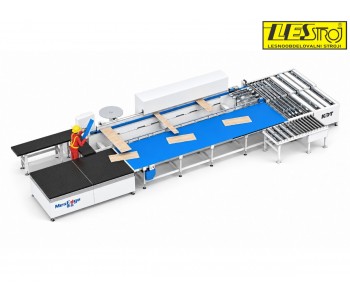

Povratna transportna linija MesEdge je namenjena avtomatskemu vračanju obdelovancev na začetek robnega lepilnega stroja (npr. KDT KE-712GUBT). Operater ročno vstavi ploščo v stroj, po oblepljenju pa jo linija samodejno pripelje nazaj na stran podajanja – en sam operater lahko oblepi vse 4 robove.
Potek dela
- Po oblepljenju plošča preide na rotacijski dvižni transporter.
- Daljše plošče na široki tračni transporter pomaga podati pomožna enota.
- Transporterji ploščo pripeljejo na dvižno zračno mizo, kjer jo operater zloži ali ponovno poda v stroj.

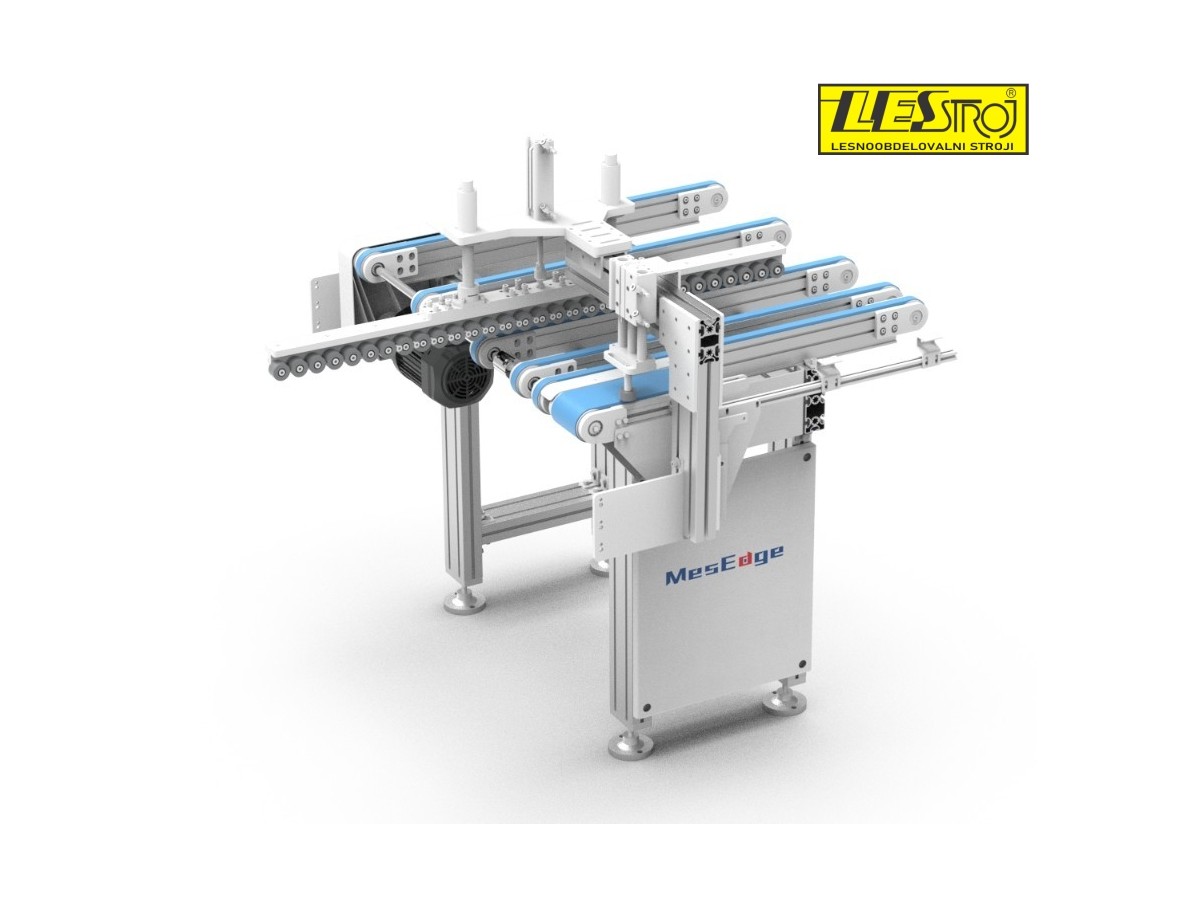

- Pri oblepljanju kratkih robov ozkih dolgih plošč spodnji pomožni mehanizam z omejilnimi kolesi ploščo obrne v pravo smer.
- Na izhod stroja se doda izhodni tračni transporter s pritisnimi kolesi in omejilom.
Dimenzije obdelovancev
- Najmanjša velikost: 250 × 50 mm (oblepljanje vseh 4 robov)
- Samo dolgi rob: največ 2800 × 1200 mm
- Samo kratki rob: širina < 800 mm → dolžina do 2800 mm; 800–1000 mm → do 2440 mm; 1000–1200 mm → do 2000 mm
- Debelina: 9–60 mm
Sestavni deli linije
| Enota | Moč | Poraba zraka | Mere (D × Š × V) |
|---|---|---|---|

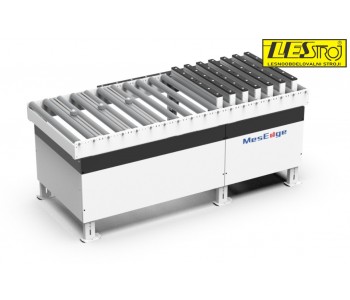

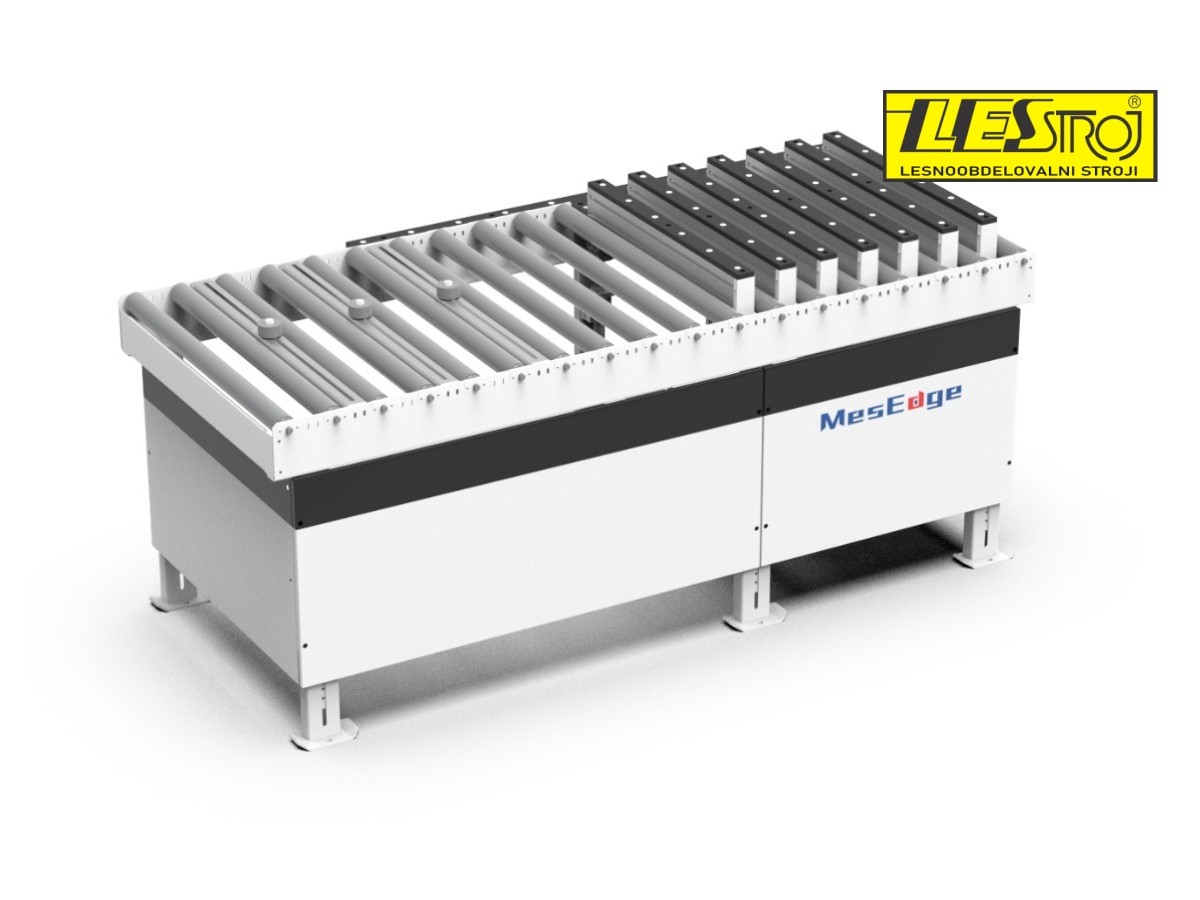

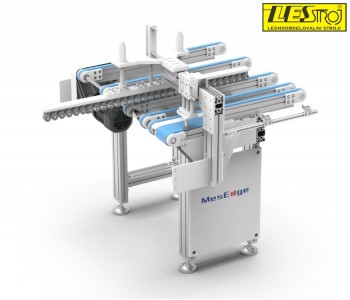

| Rotacijski dvižni transporter (valji in trak do 80 m/min, valji Ø56, 900 kg) | 1,5 kW | 180 l/min | 2710 × 2820 × 960 mm |

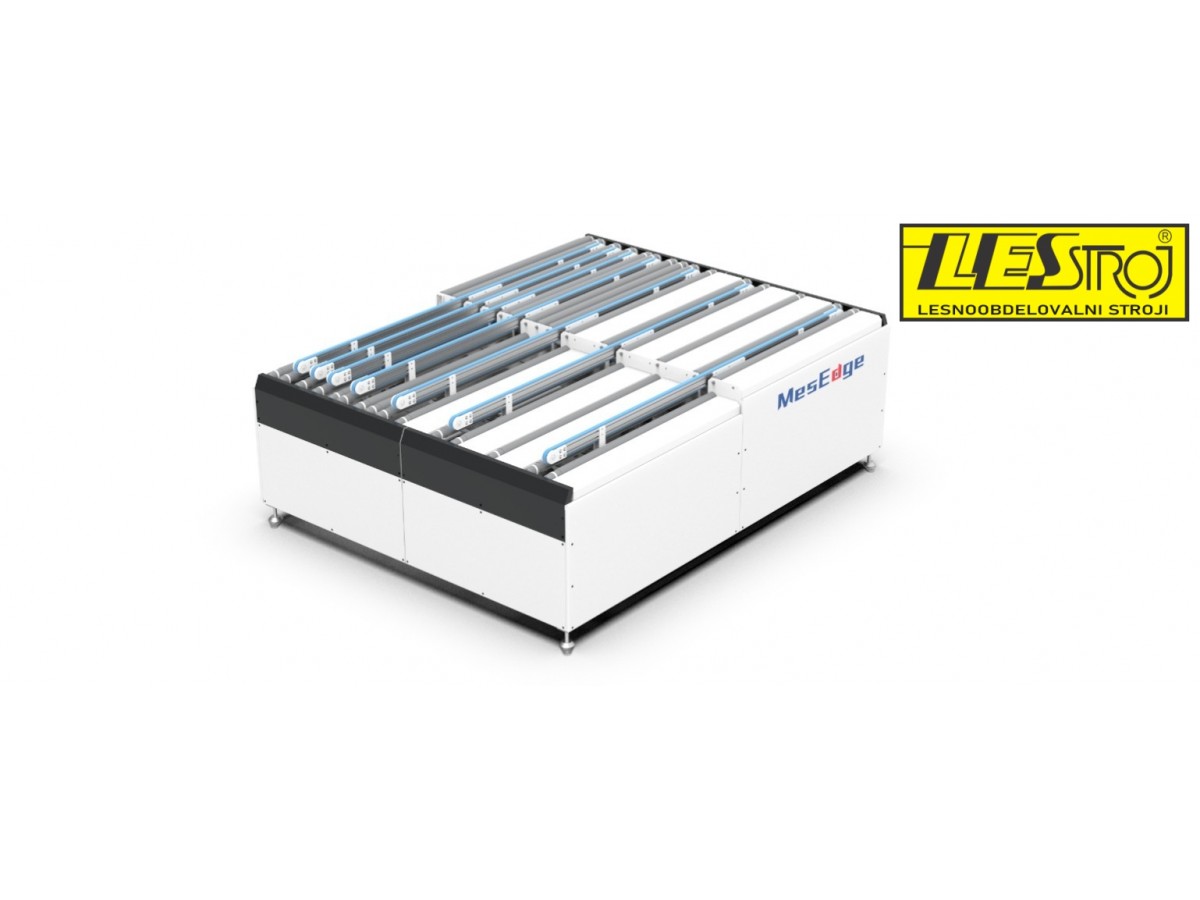

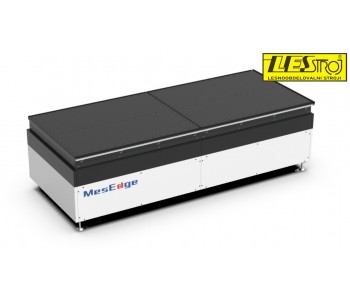

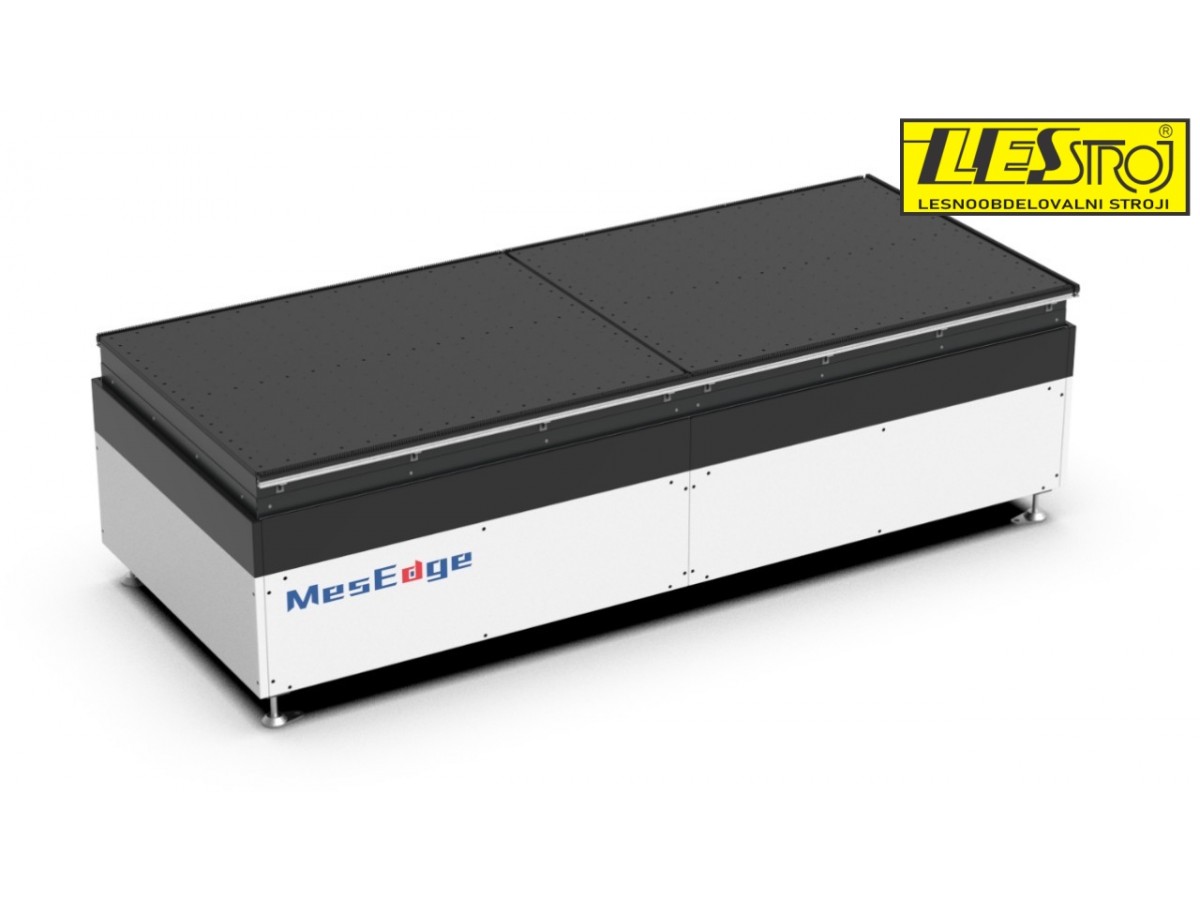

| Dvižna zračna miza (0,6 MPa) | 2,2 kW | 240 l/min | 3000 × 1200 × 950 mm |

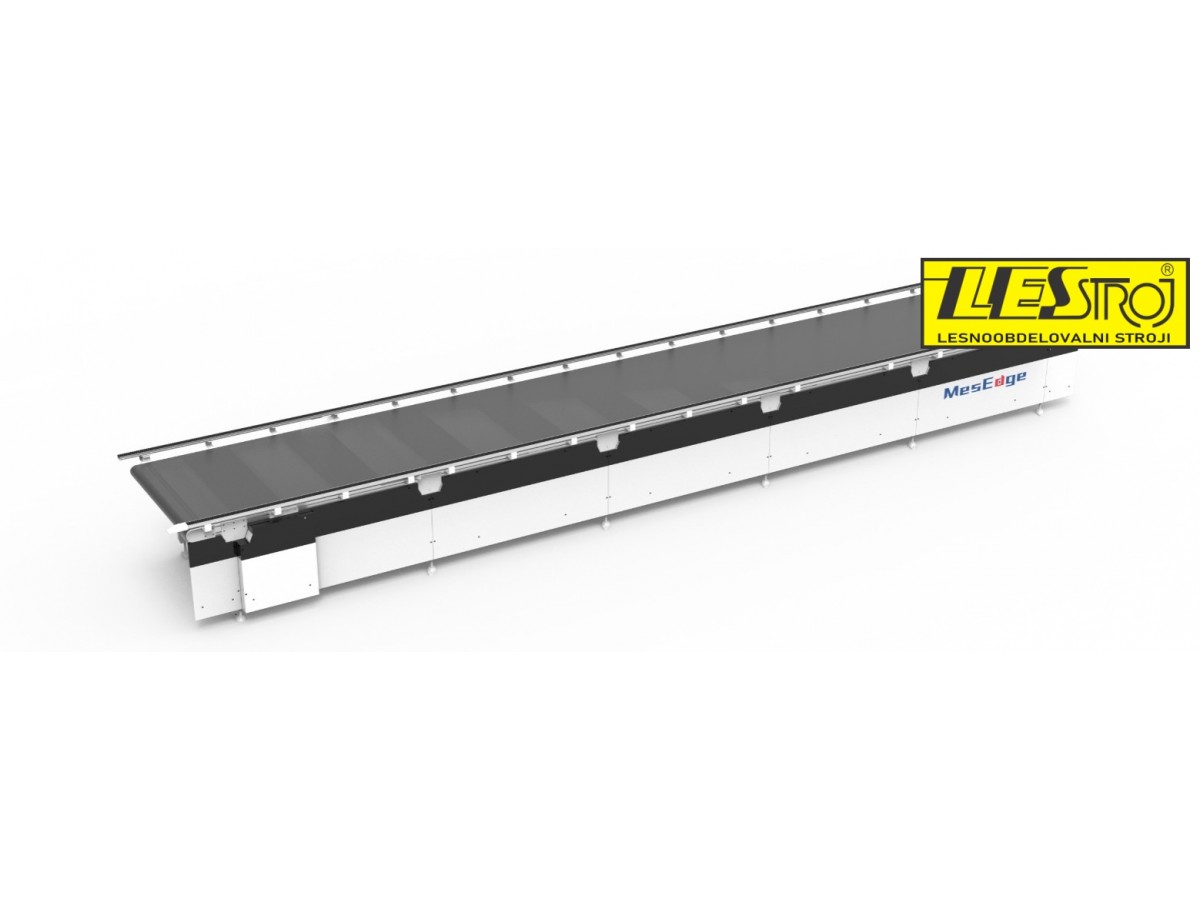

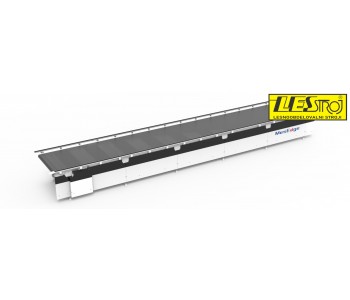

| Široki tračni transporter | 2,2 kW | – | 6000 × 1450 × 900±50 mm |

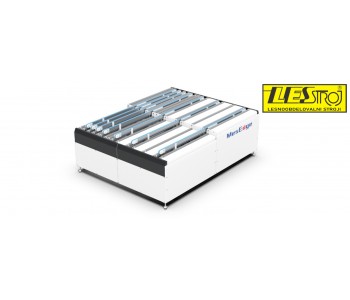

| Izhodni tračni transporter s pritisnimi kolesi in omejilom (0,6 MPa, 300 kg) | 0,75 kW | 100 l/min | 3000 × 1200 × 950 mm |
| Povratna miza (0,6 MPa) | – | 100 l/min | 2000 × 1200 × 950 mm |
