Povratna transportna linija MesEdge za strojeve za kantiranje
Robna marka:
Automatska povratna linija vraća izratke natrag na početak stroja za kantiranje. Jedan operater može kantirati sva 4 ruba ploče – ušteda rada jedne osobe i brža proizvodnja. Za izratke od 250 × 50 mm do 2800 × 1200 mm, debljine 9–60 mm.

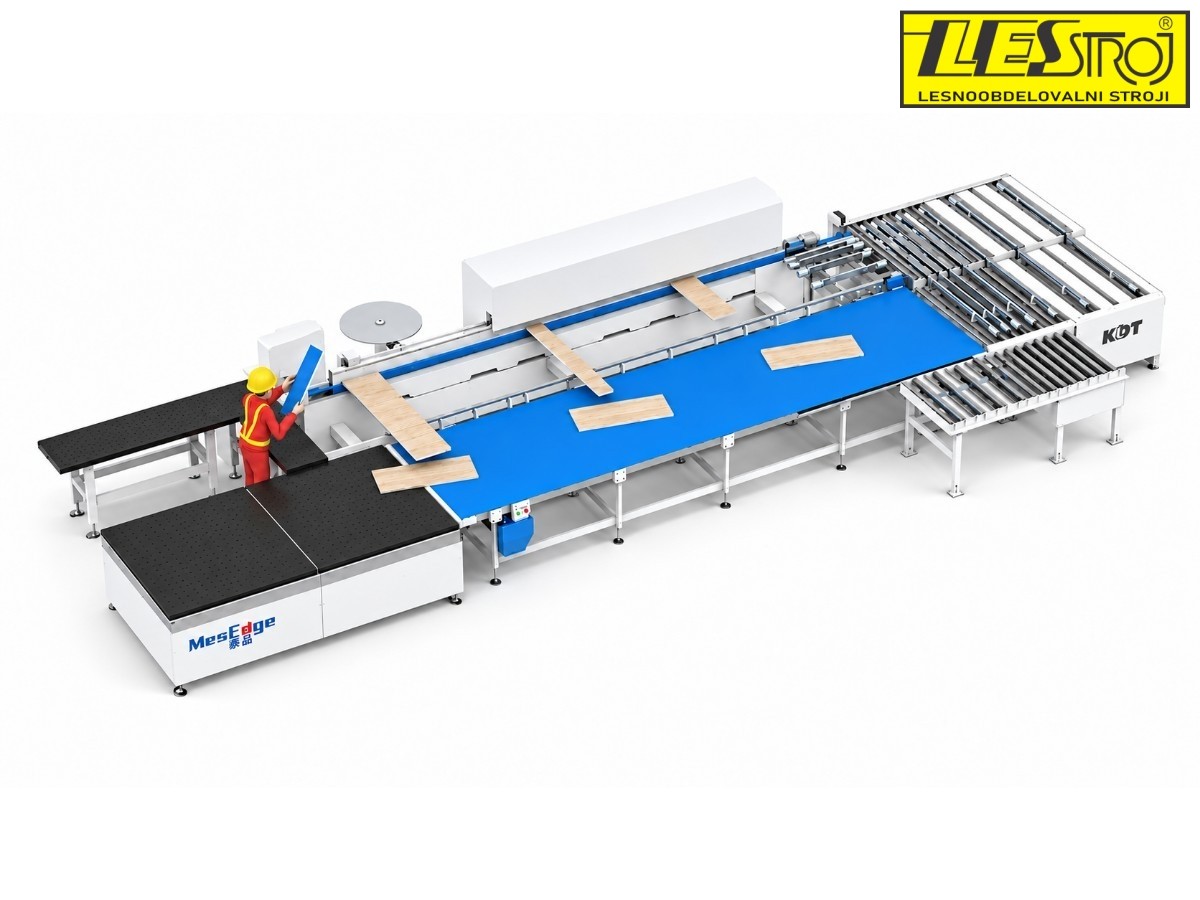

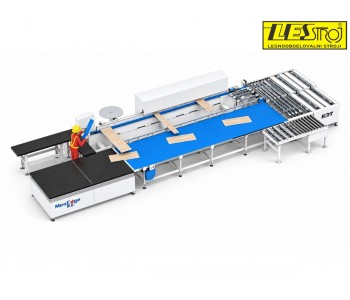

Povratna transportna linija MesEdge namijenjena je automatskom vraćanju izradaka na početak stroja za kantiranje (npr. KDT KE-712GUBT). Operater ručno ulaže ploču u stroj, a nakon kantiranja linija je automatski vraća na stranu ulaganja – jedan operater može kantirati sva 4 ruba.
Tijek rada

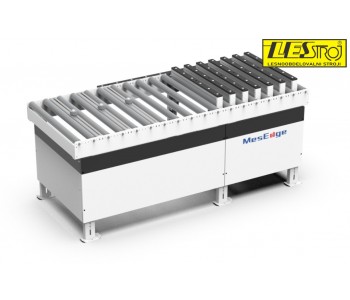

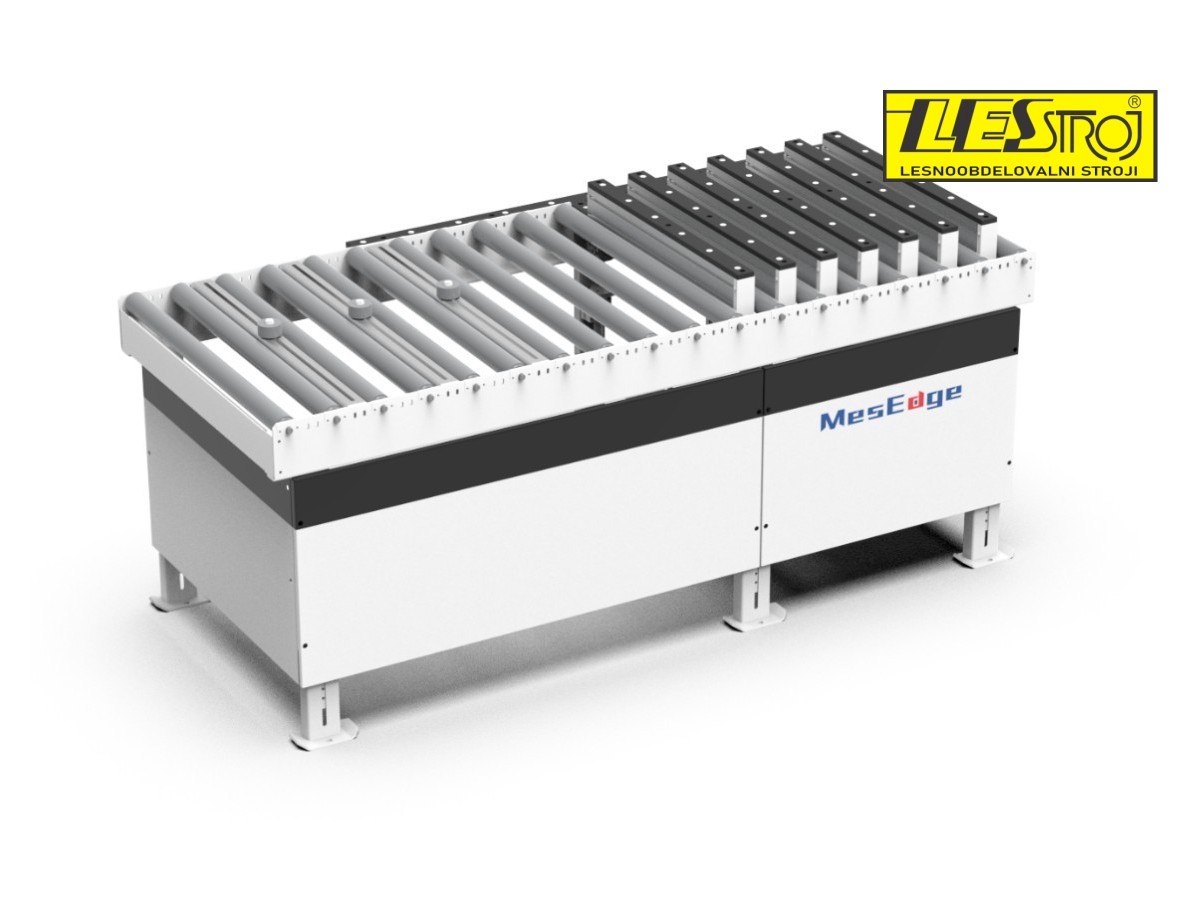

- Nakon kantiranja ploča prelazi na rotacijski podizni transporter.
- Duže ploče na široki tračni transporter pomaže uložiti pomoćna jedinica.
- Transporteri dovoze ploču na podizni zračni stol, gdje je operater slaže ili ponovno ulaže u stroj.
- Kod kantiranja kratkih rubova uskih dugih ploča donji pomoćni mehanizam s graničnim kotačima okreće ploču u pravi smjer.
- Na izlaz stroja dodaje se izlazni tračni transporter s pritisnim kotačima i graničnikom.
Dimenzije izradaka
- Najmanja veličina: 250 × 50 mm (kantiranje sva 4 ruba)
- Samo dugi rub: najviše 2800 × 1200 mm
- Samo kratki rub: širina < 800 mm → duljina do 2800 mm; 800–1000 mm → do 2440 mm; 1000–1200 mm → do 2000 mm
- Debljina: 9–60 mm
Sastavni dijelovi linije
| Jedinica | Snaga | Potrošnja zraka | Dimenzije (D × Š × V) |
|---|---|---|---|

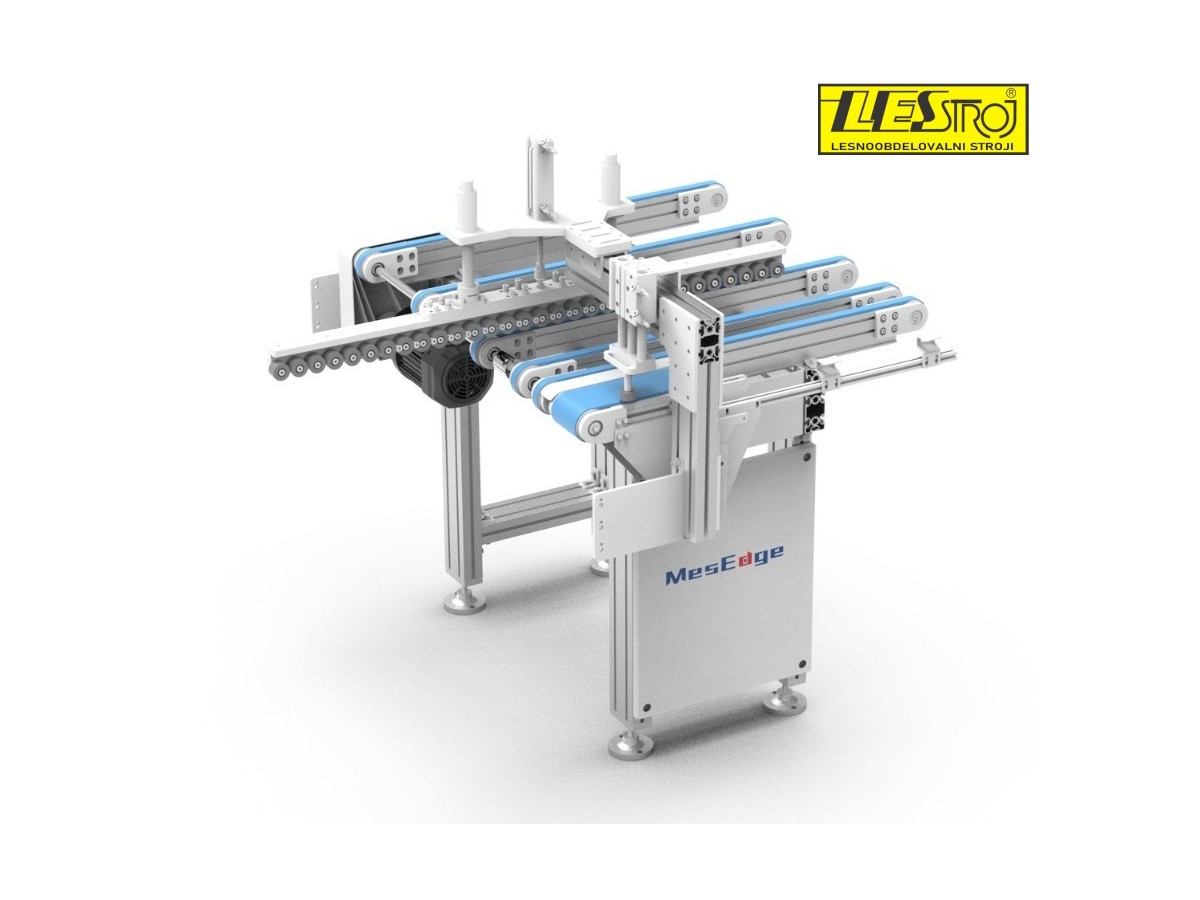

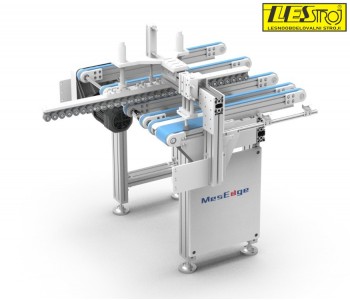

| Rotacijski podizni transporter (valjci i traka do 80 m/min, valjci Ø56, 900 kg) | 1,5 kW | 180 l/min | 2710 × 2820 × 960 mm |

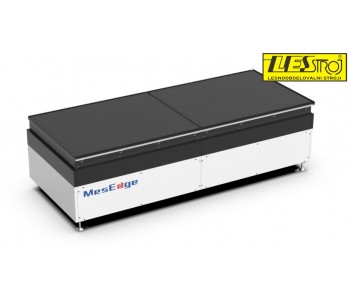

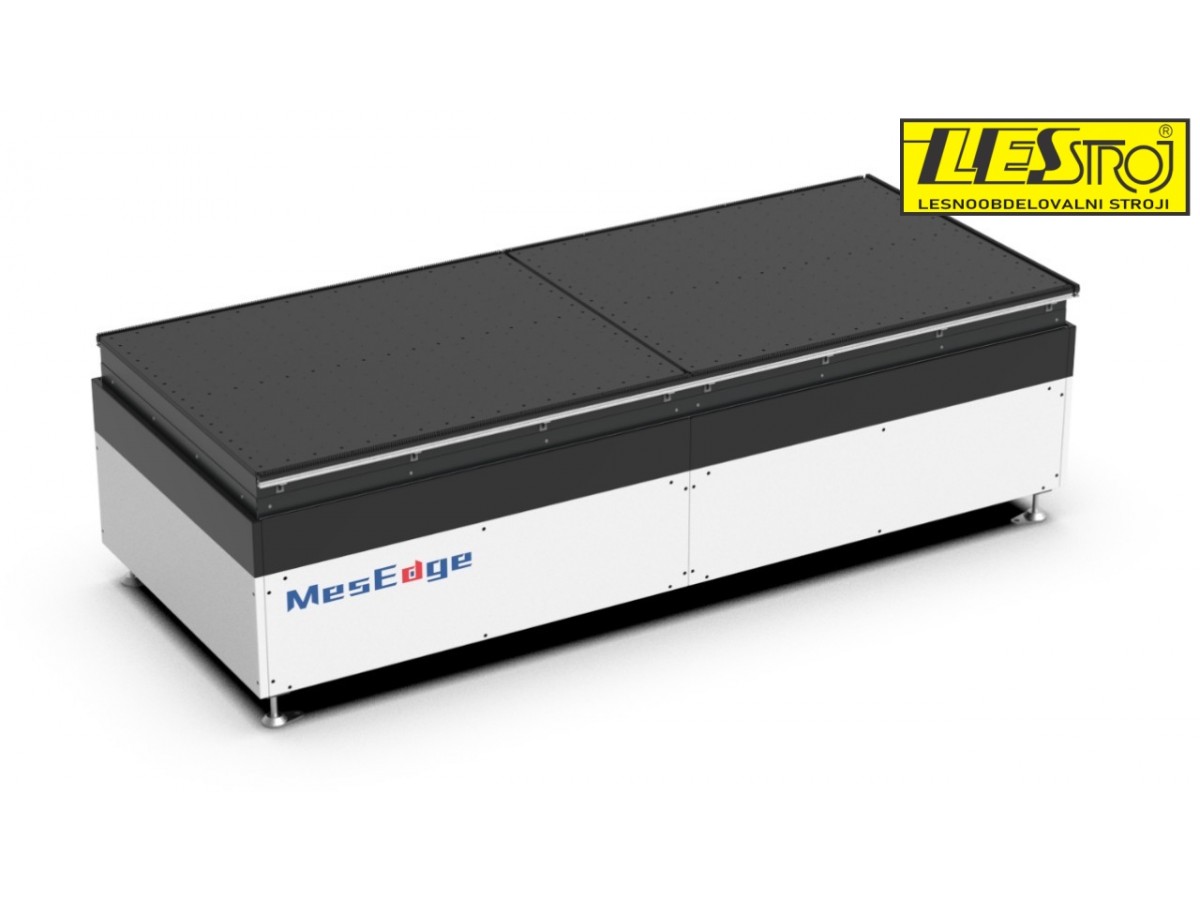

| Podizni zračni stol (0,6 MPa) | 2,2 kW | 240 l/min | 3000 × 1200 × 950 mm |

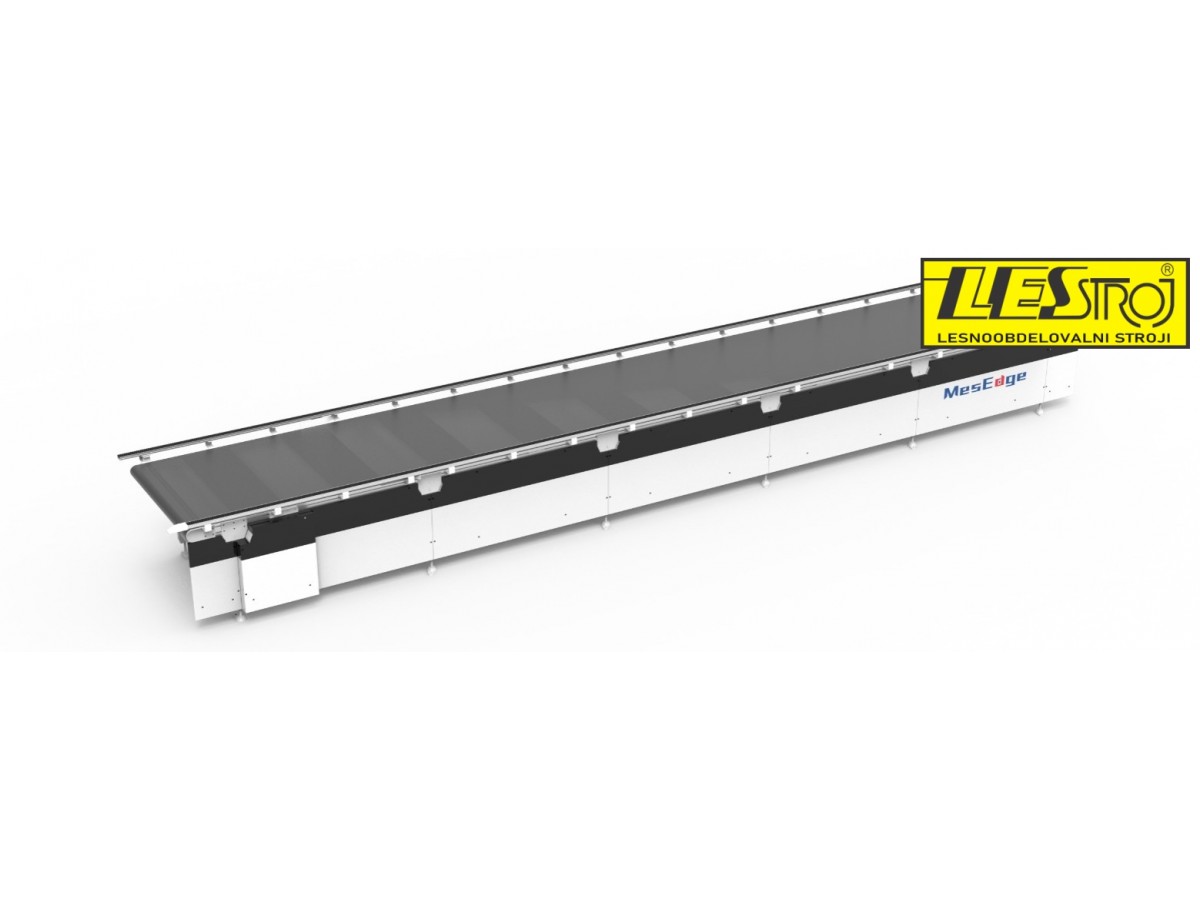

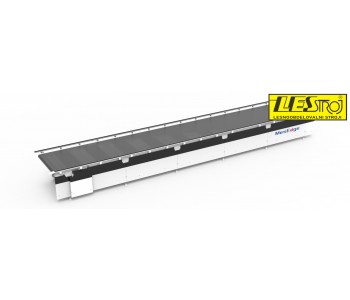

| Široki tračni transporter | 2,2 kW | – | 6000 × 1450 × 900±50 mm |

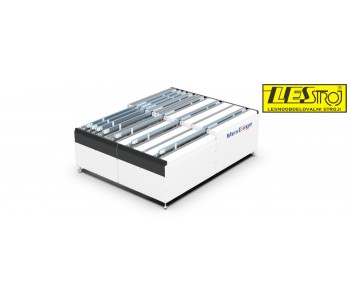

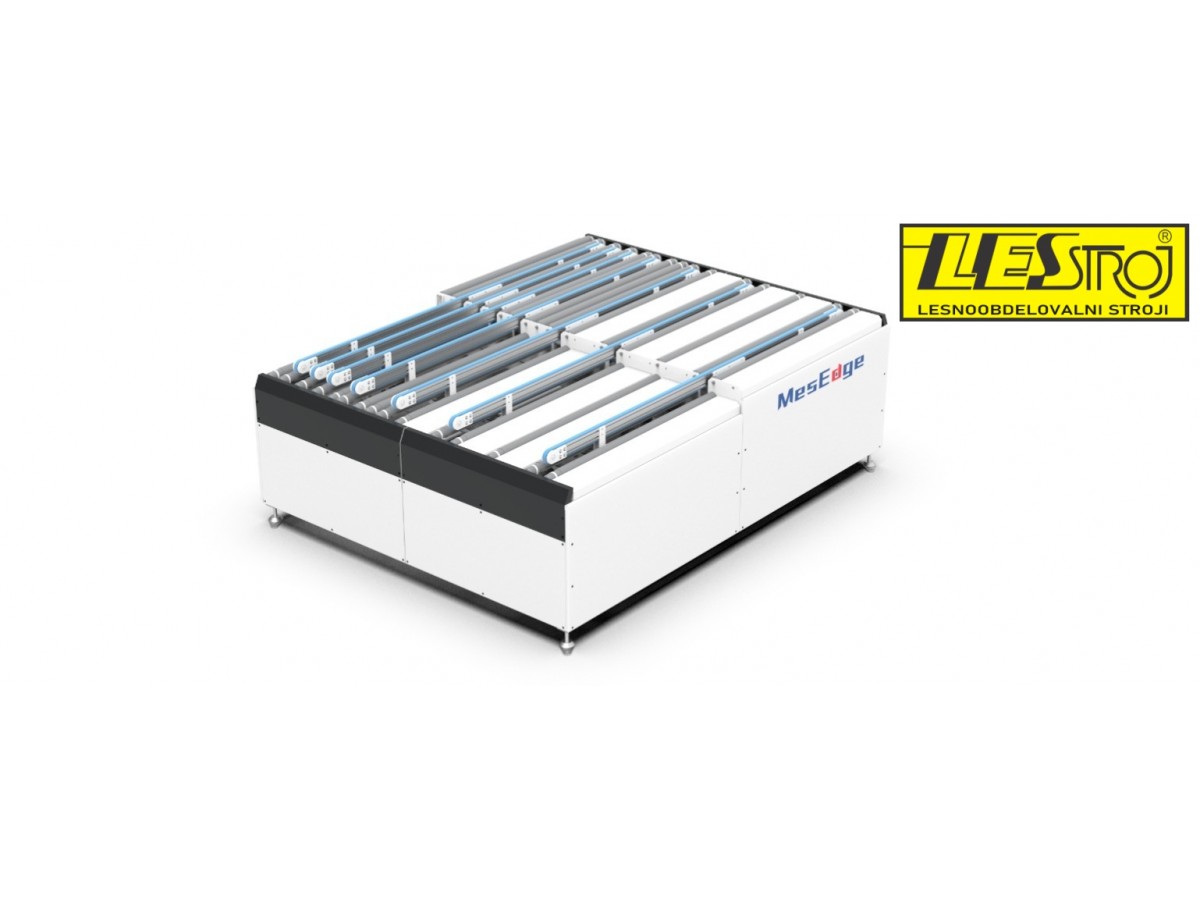

| Izlazni tračni transporter s pritisnim kotačima i graničnikom (0,6 MPa, 300 kg) | 0,75 kW | 100 l/min | 3000 × 1200 × 950 mm |
| Povratni stol (0,6 MPa) | – | 100 l/min | 2000 × 1200 × 950 mm |
Konačna konfiguracija prilagođava se pojedinom projektu. Zbog nepredvidivih okolnosti (savijenost ploča, odstupanja u debljini) neki se izraci možda neće automatski vratiti i trebat će ručnu pomoć.
