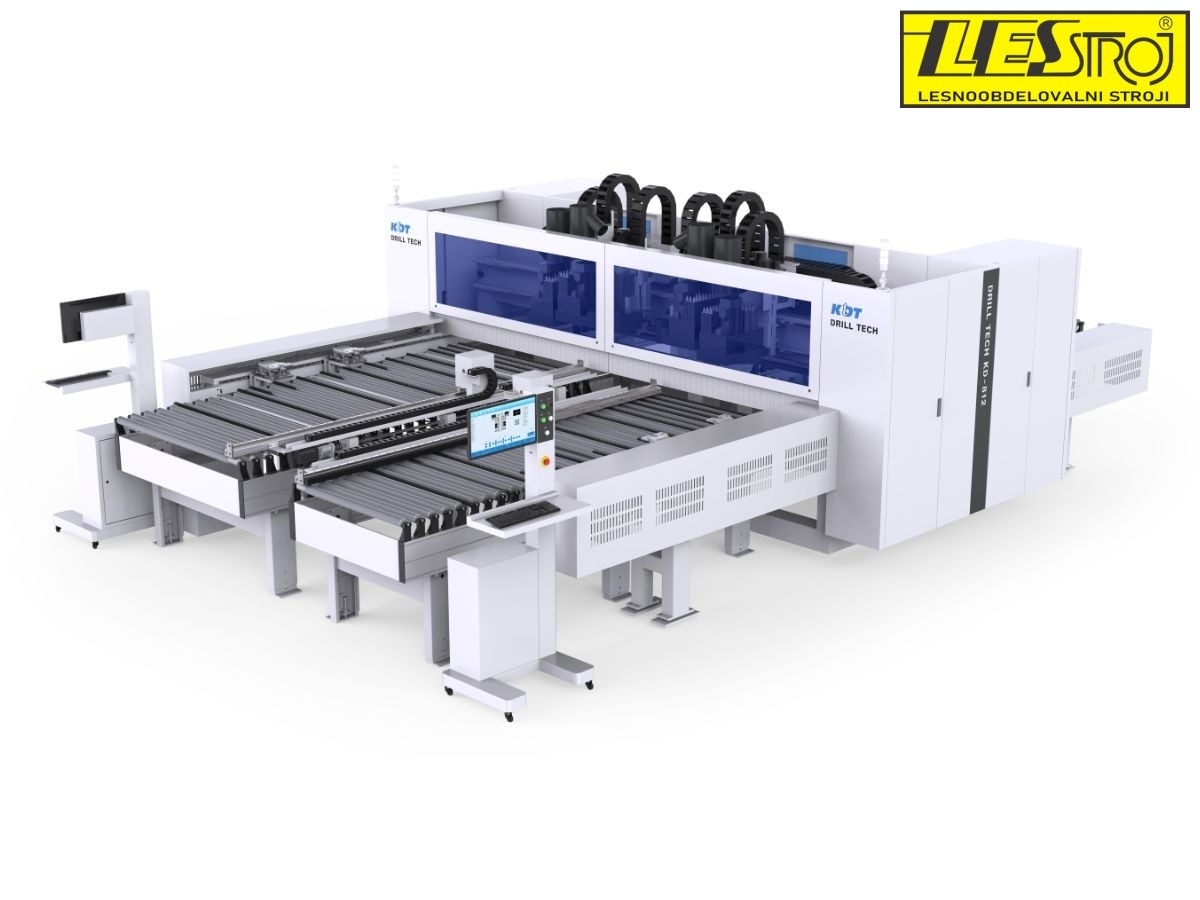

Pretočni CNC stroj KDT KD-812A

Lastnosti:

• Produktivnost: 6 obdelovancev / minuto
• Visoka hitrost obdelave: 140 / 90 / 50 m/min
• 2 neodvisni delovni mizi
• Vrtanje s 6 strani
• 3 vrtalne skupine (2 zgoraj + 1 spodaj) na vsaki mizi
• Dve rezkalni enoti (1 zgoraj + 1 spodaj) na vsaki delovni mizi
• Minimalna delovna razdalja med dvema vrtalnima skupinama: 80 mm
• Obdelava majhnih delov od 250 × 50 mm
• Delo stroja v pretočnem načinu
• Samodejno zaznavanje širine obdelovanca s senzorjem
• Samodejno pozicioniranje obdelovanca s poravnalniki
• Vizualizacija obdelave dvostranske dodatne mape
• Čitalnik za branje kartice z dodatki preko črtne kode na vsaki mizi

Konstrukcijske prednosti:

• Dve neodvisni delovni mizi: omogočata hkratno obdelavo dveh plošč.
• Nadzorna plošča stroja: CAD/CAM nadzorna plošča z možnostjo branja črtnih kod za večjo produktivnost.
• Čitalnik črtne kode: nameščen na vsaki delovni mizi.
• Vrtalna skupina: 3 vrtalne skupine na mizo: 12 horizontalnih vreten, 41 vertikalnih (32 zgoraj, 9 spodaj) + 2 rezkalni enoti (5,5 kW zgoraj + 3,5 kW spodaj). Skupaj 106 vrtalnih vreten (82 vertikalnih + 24 horizontalnih) in 4 rezkalna vretena.
• Razdalja med vrtalnimi skupinami: minimalna delovna razdalja 80 mm.
• Vrtanje s 6 strani: omogoča hkratno zgornjo in spodnjo obdelavo dveh plošč v enem ciklu.
• Rezkalna enota: 4 vretena – 2 × 5,5 kW in 2 × 3,5 kW za ravne in ukrivljene utore.
• Močan varjen okvir: zasnovan s CAD analizami, popuščen zaradi notranjih napetosti in obdelan na petosnem centru za natančnost.
• Premične plošče: omogočajo pretočno rezkanje; pretok zraka omogoča nežno premikanje brez prask.
• Samodejne spone: držijo obdelovance od 250 mm do 2800 mm dolžine; delujejo do 140 m/min in zmanjšajo število vpenjanj.
• Stranski izravnalnik: stroj samodejno poravnava in pozicionira obdelovanec.
• Senzor za merjenje širine: avtomatsko zazna širino obdelovanca.
• Odzivna (izhodna) miza: omogoča zadnji izmet obdelovancev.
• Minimalna velikost obdelovanca: 250 × 50 mm.
• Električna omarica: zaprta, odporna na prah in vlago; nameščena izven območja obdelave za daljšo življenjsko dobo komponent in enostavno vzdrževanje.
