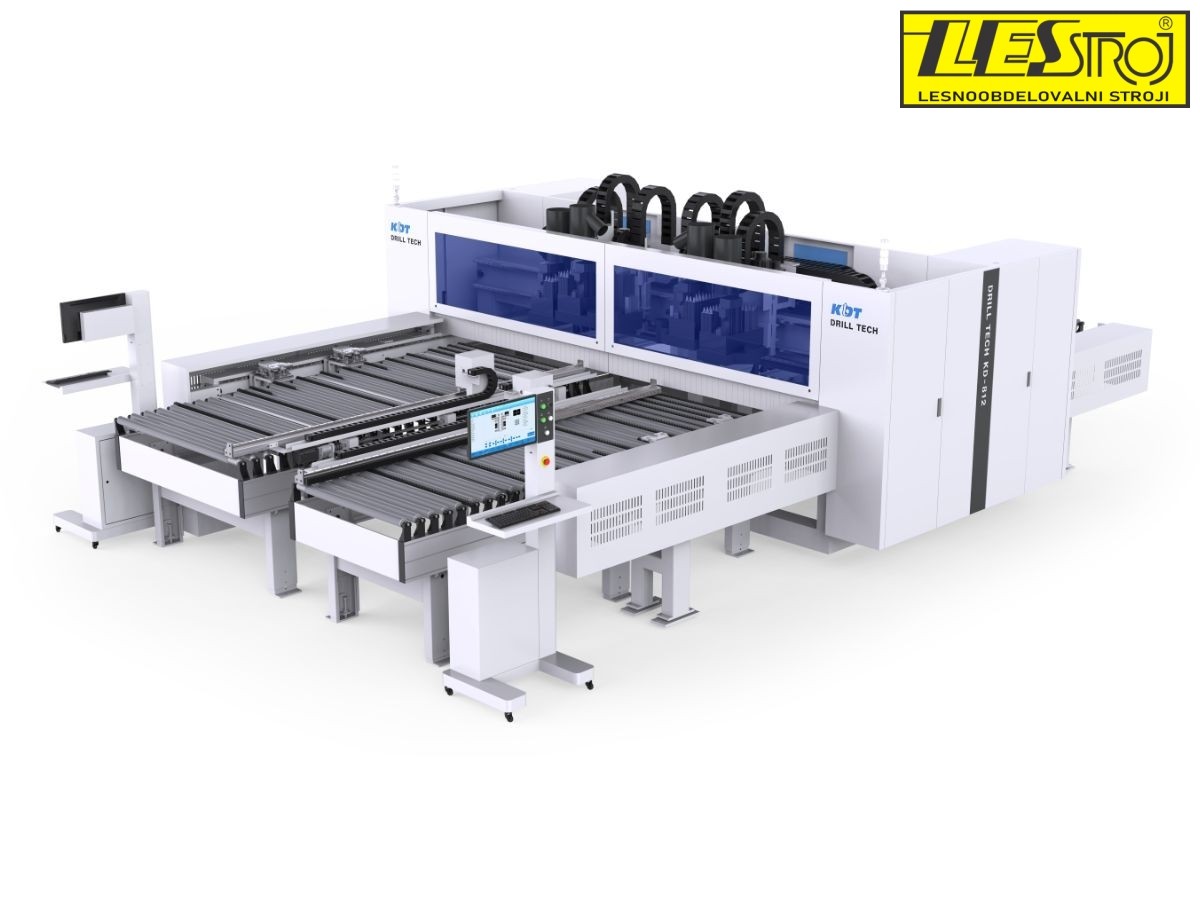

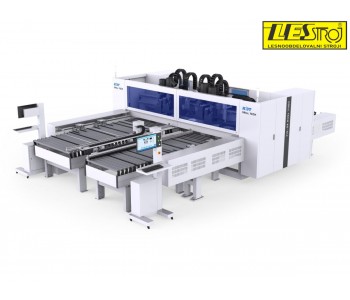

Protočni CNC stroj KDT KD-812A

Značajke:

• Produktivnost: 6 obradaka / minutu
• Visoka brzina obrade: 140 / 90 / 50 m/min
• 2 neovisna radna stola
• Bušenje sa 6 strana
• 3 bušaće grupe (2 gornje + 1 donja) na svakom stolu
• Dva glodalna sklopa (1 gornji + 1 donji) na svakom radnom stolu
• Minimalna radna udaljenost između dvije bušaće grupe: 80 mm
• Obrada malih dijelova od 250 x 50 mm
• Rad stroja u protočnom načinu
• Automatsko detektiranje širine dijela pomoću senzora
• Automatsko pozicioniranje obratka pomoću poravnalnika
• Vizualizacija obrade dvostrane dodatne karte
• Barkod skener za čitanje dodatnih kartica na svakom stolu

Konstrukcijske prednosti:

• Dva neovisna radna stola: omogućuju istovremenu obradu dviju ploča.
• Upravljačka ploča stroja: CAD/CAM upravljačka ploča s mogućnošću čitanja barkodova, što povećava produktivnost stroja.
• Čitač barkoda: barkod skener ugrađen na svakom radnom stolu.
• Bušaća grupa: svaki stol ima 3 bušaće grupe: 12 horizontalnih vretena, 41 vertikalno vreteno (32 gore, 9 dolje) te 2 glodalne jedinice – 1 gornju (5,5 kW) + 1 donju (3,5 kW). Ukupno: 4 glodalna vretena i 6 bušaćih grupa na dvama stolovima, što čini 106 bušaćih vretena (82 vertikalna + 24 horizontalna).
• Udaljenost između bušaćih grupa: minimalna radna udaljenost iznosi 80 mm.
• Bušenje sa 6 strana: omogućuje istovremenu obradu dviju ploča s gornje i donje strane u jednom radnom ciklusu.
• Glodalna jedinica: 4 glodalna vretena – 2 × 5,5 kW i 2 × 3,5 kW (gornje i donje) za rezanje ravnih i zakrivljenih utora.
• Moćan zavareni okvir: izrađen prema CAD simulacijama opterećenja i konstrukcijskih zahtjeva; nakon otpustanja naprezanja obrađen je na petoosnom metaloprerađivačkom stroju radi maksimalne preciznosti.
• Mobilne ploče: omogućuju protočno glodanje; protok zraka iz posebnog ventilatora omogućava glatko kretanje obratka bez ogrebotina na donjoj strani.
• Automatske stege: sigurno drže obratke duljine od 250 mm do 2800 mm; smanjuju broj ponovnih stezanja i povećavaju brzinu ciklusa. Stege rade do 140 m/min.
• Bočni poravnalnik: automatski poravnava i pozicionira obradak.
• Senzor za mjerenje širine: automatski detektira širinu obratka.
• Izlazni stol: stroj ima stražnje izbacivanje obrađenih dijelova.
• Minimalna veličina obratka: 250 x 50 mm, što omogućuje obradu malih dijelova.
• Električni ormar: zatvoren, otporan na prašinu i vlagu, s komponentama vodećih proizvođača; smješten izvan radnog područja radi duljeg vijeka i lakšeg održavanja.
