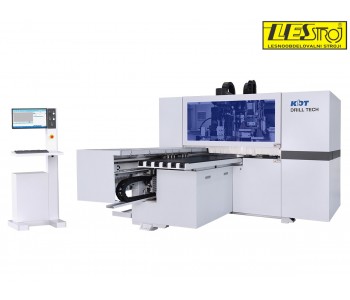

Pretočni CNC stroj KDT KD-610 NHZ

Znamka:

KDT Machinery

6-stranski pretočni hibridni CNC KDT 610 je najbolj prodajni CNC v Sloveniji, saj mizarjem skrajša proizvodne cikle, zmanjša odvisnost od operaterja in poveča produktivnost do 3x v primerjavi s klasičnim CNC strojem.

Je naslednik modela 610HZ, z nadgrajeno zmogljivostjo in še učinkovitejšo pretočno obdelavo.

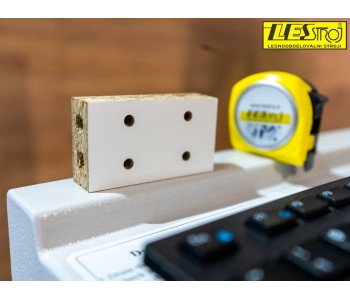

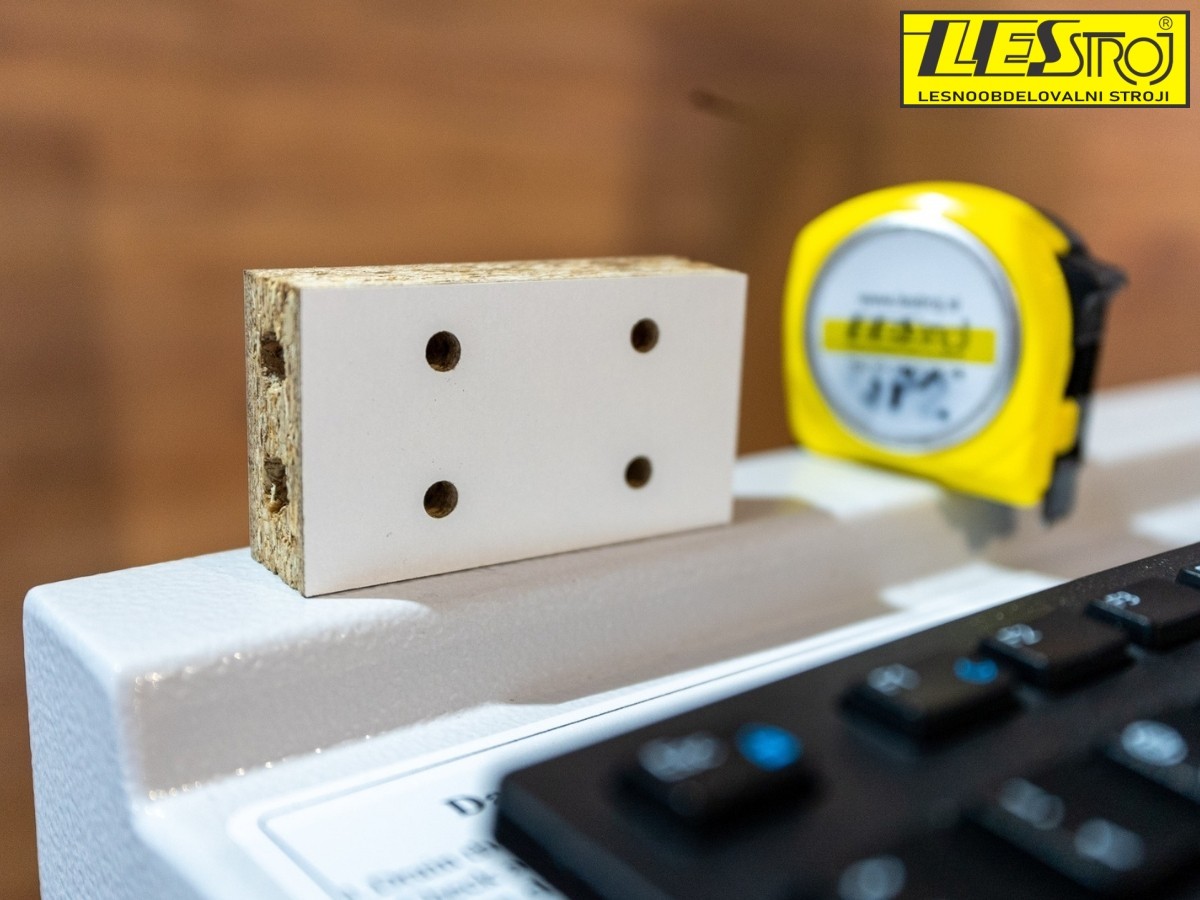

Industrijske lastnosti po dostopni ceni tudi za manjše delavnice.Delovna širina do 1200 mm, dolžina do 3000 mm. Najmanjši obdelovanec: 70 x 30 mm.

Pošlji povpraševanje

Opis

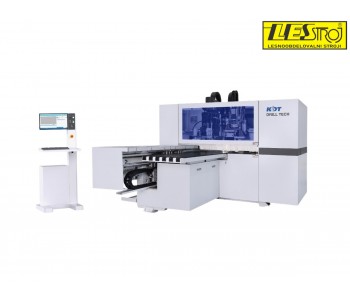

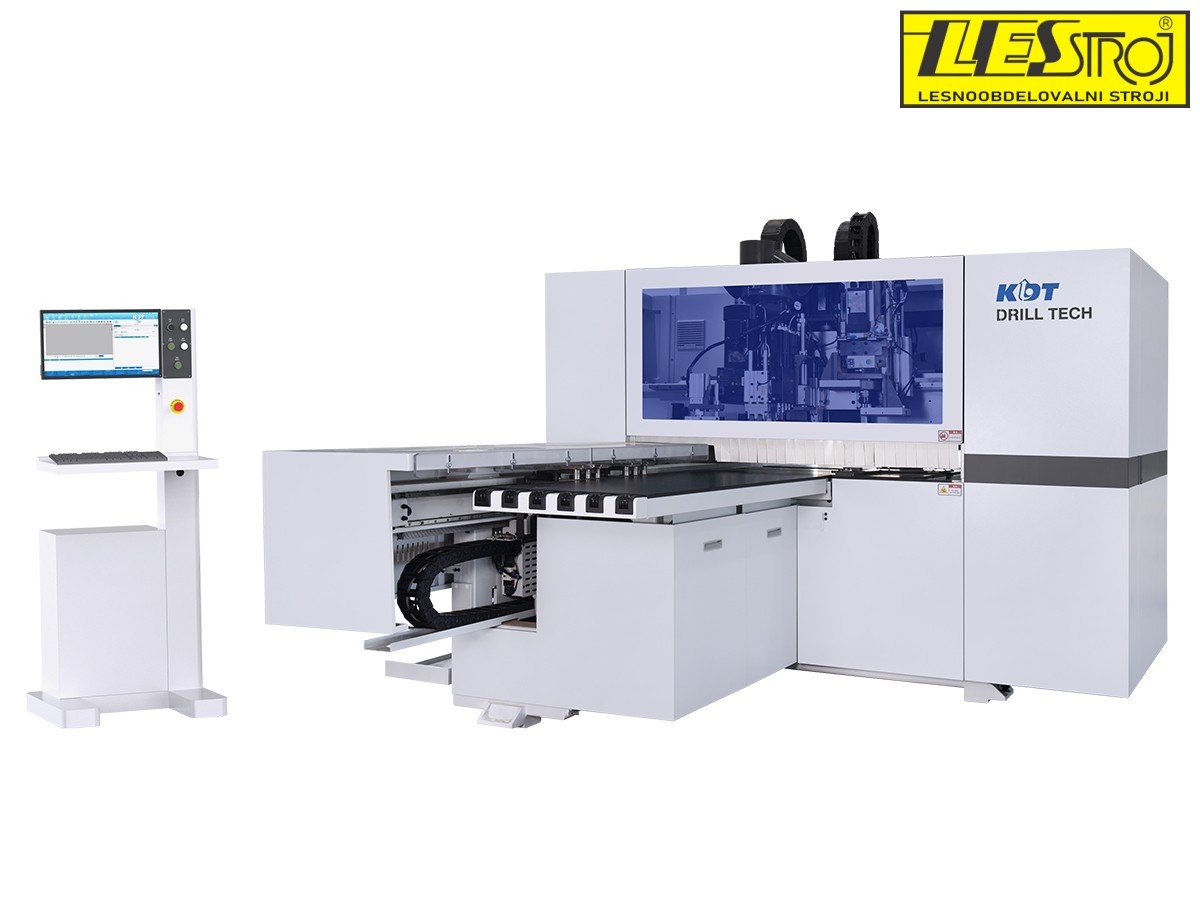

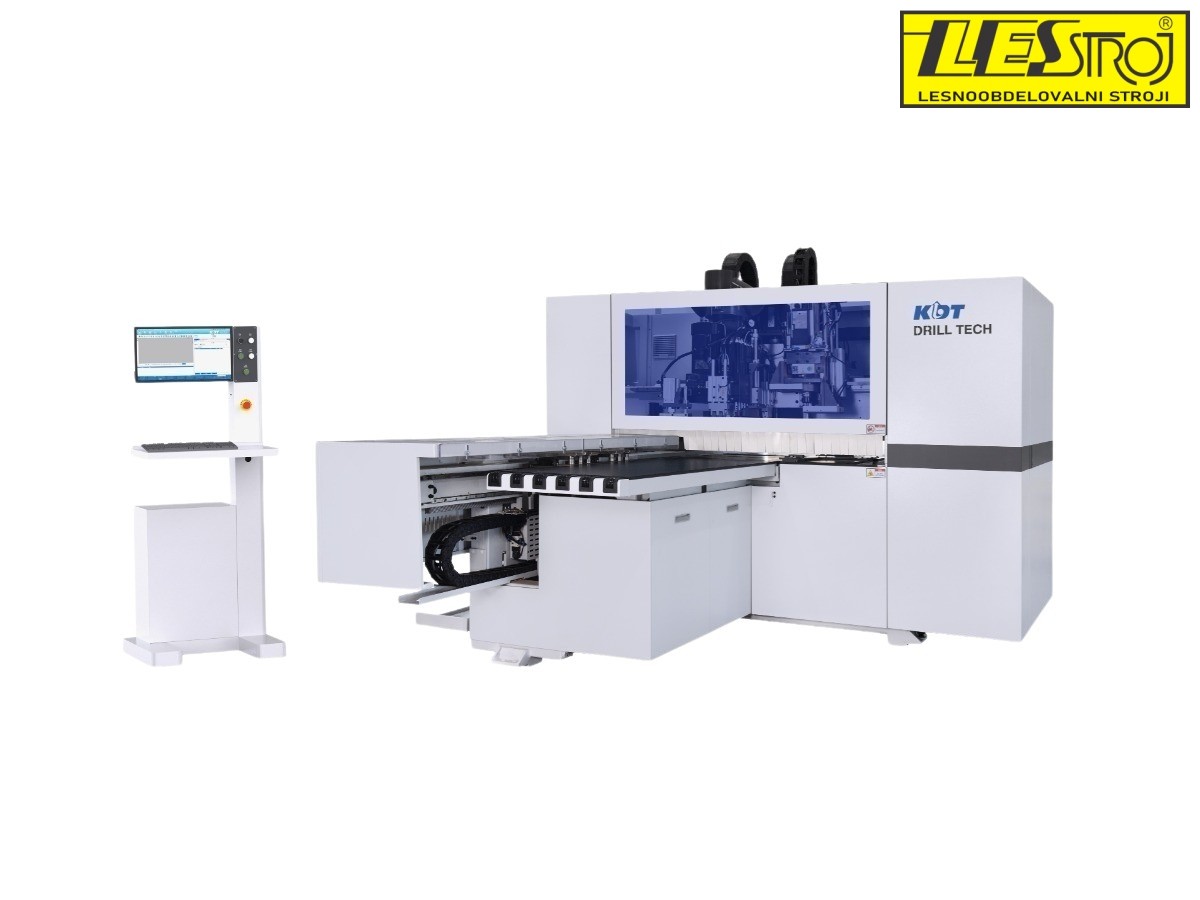

KDT KD-610 NHZ – pretočni 6-stranski CNC stroj

KDT KD-610 NHZ je profesionalni 6-stranski CNC stroj, zasnovan za visoko produktivno in avtomatizirano obdelavo pohištvenih elementov ter drugih lesenih komponent. Omogoča 15 % hitrejšo obdelavo, optimizirane algoritme in močnejši pogon za večjo vrtalno moč. Linearna avtomatska menjava orodja (5 pozicij) in zmogljive obdelovalne enote zagotavljajo hitro in natančno delo tudi pri zahtevnejših kosih.

Tehnične značilnosti in oprema

2 neodvisni vrtalni enoti na zgornjem delu s 13 vertikalnimi + 10 horizontalnimi svedri
Vrtanje (spodaj): 9 vertikalnih svedrov
Rezkanje: 2 rezkalni enoti – zgornja 5,5 kW in spodnja 3,5 kW
2 neodvisni vrtalni enoti + rezkalni agregat 3,5 kW z avtomatsko menjavo orodja
Obdelava z vseh šestih strani obdelovanca
Integrirana utorna žaga: Ø120 mm, debelina 4 mm
Industrijski računalnik (Windows) in KDT krmilnik
Hitrosti pomikov: X 140 m/min, Y 90 m/min, Z 50 m/min
Zračna delovna miza za lažje premikanje kosov in preprečevanje poškodb
Čitalnik črtne kode za avtomatizirano izvajanje programov
Možnost batch drilling načina (več kosov hkrati)
Vizualizacija obdelave dvojnih kart obdelovancev
Kompaktne dimenzije stroja - do 22% prihranka proizvodnega prostora
Vhodna zračna miza + izhodna zračna delovna miza
Varnostne zaščitne ograje in CE certifikat

Obdelovalne kapacitete

Dolžina obdelovanca	70 – 3000 mm
Širina obdelovanca	35 – 1200 mm
Debelina obdelovanca	9 – 60 mm

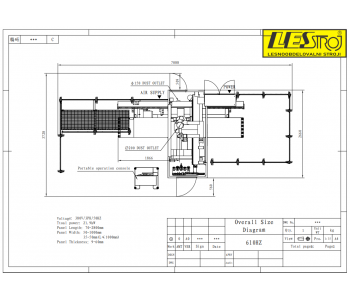

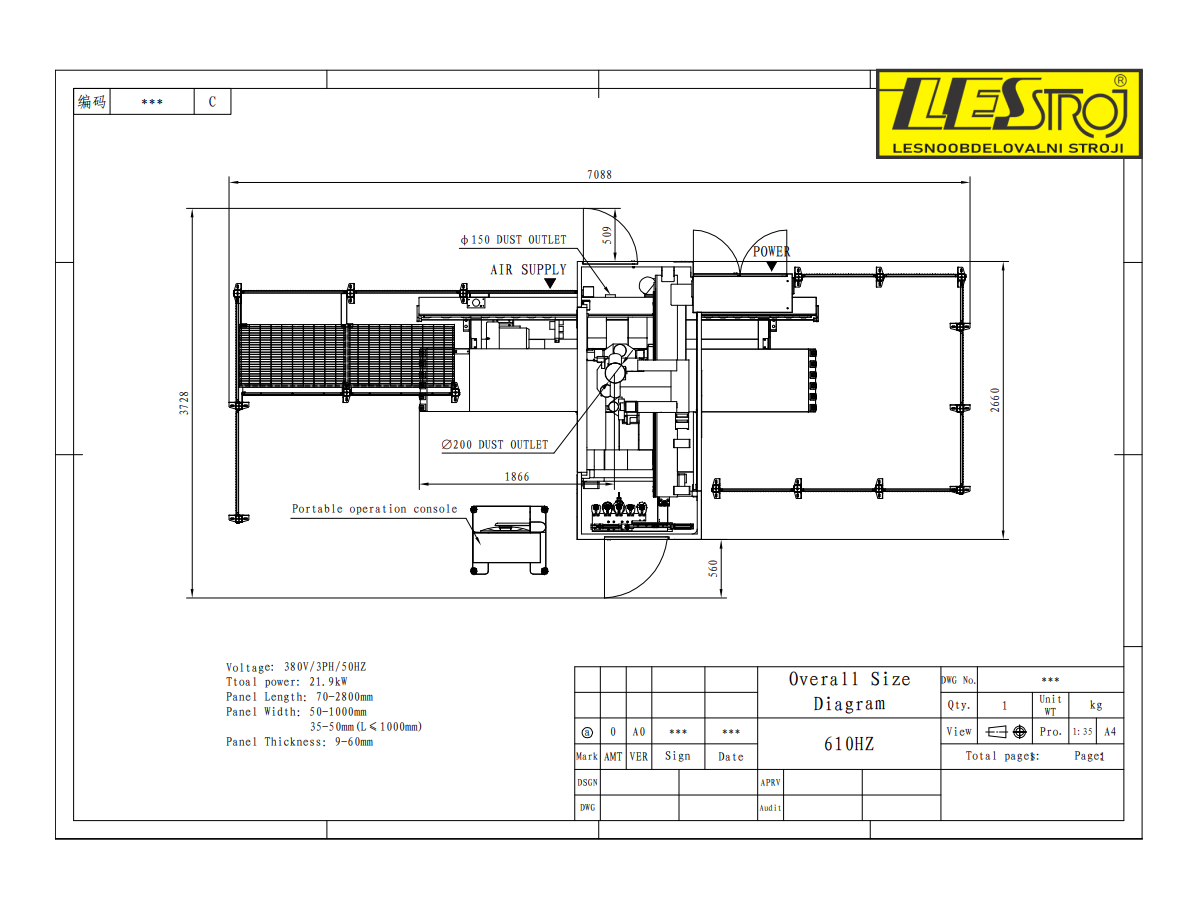

Skupne dimenzije stroja	5270 × 2660 × 2190 mm
Priključek za odsesavanje	Ø200 + Ø150 mm
Teža	3200 kg

Preko 100 zadovoljnih mizarjev s CNC stroji KDT.

Podrobnosti izdelka

Podrobnejši opis

Klešče

Dve avtomatski klešči, ki se pomikata z največjo hitrostjo do 140 m/min, občutno skrajšujeta delovni cikel v primerjavi z drugimi pretočnimi CNC stroji na trgu. Dolžina vodil 3900 mm (model 610) oziroma 5600 mm (model 612) bistveno zmanjšuje potrebo po preprijemanju obdelovanca, kar dodatno pospeši proizvodni proces. Pretočni CNC stroji KDT tako sodijo med najhitrejše v svojem razredu.

Vklop klešč preko nožne stopalke ali premične konzole dodatno poenostavi delo ter poveča fleksibilnost upravljanja.

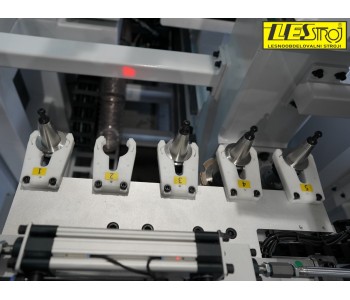

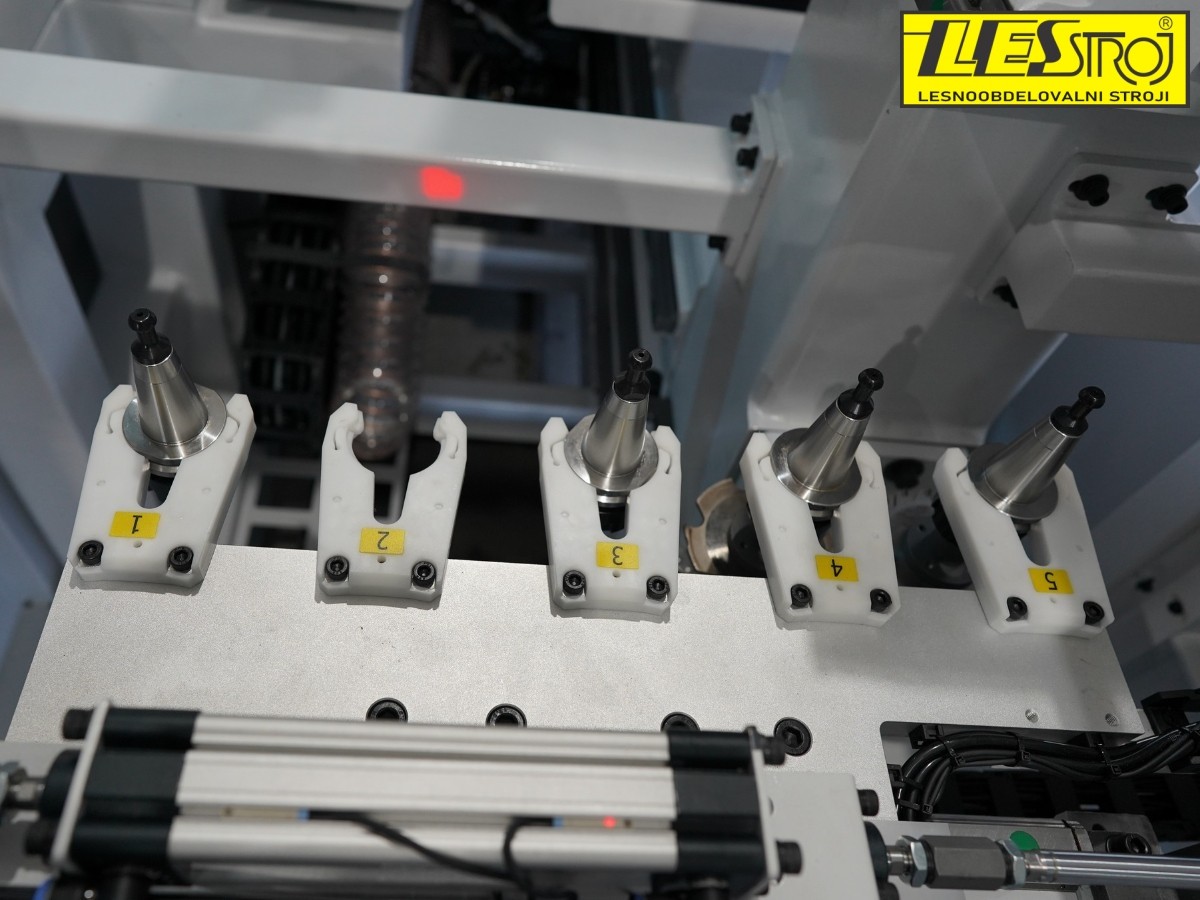

Zalogovnik

Zalogovnik orodja s 5 pozicijami za avtomatsko menjavo omogoča uporabo tudi kotnih glav za obdelavo vratnih kril, stranskih utorov ter drugih zahtevnejših operacij, ki jih omogočajo kotni agregati.

Konfiguracija

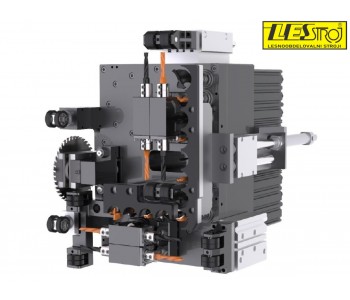

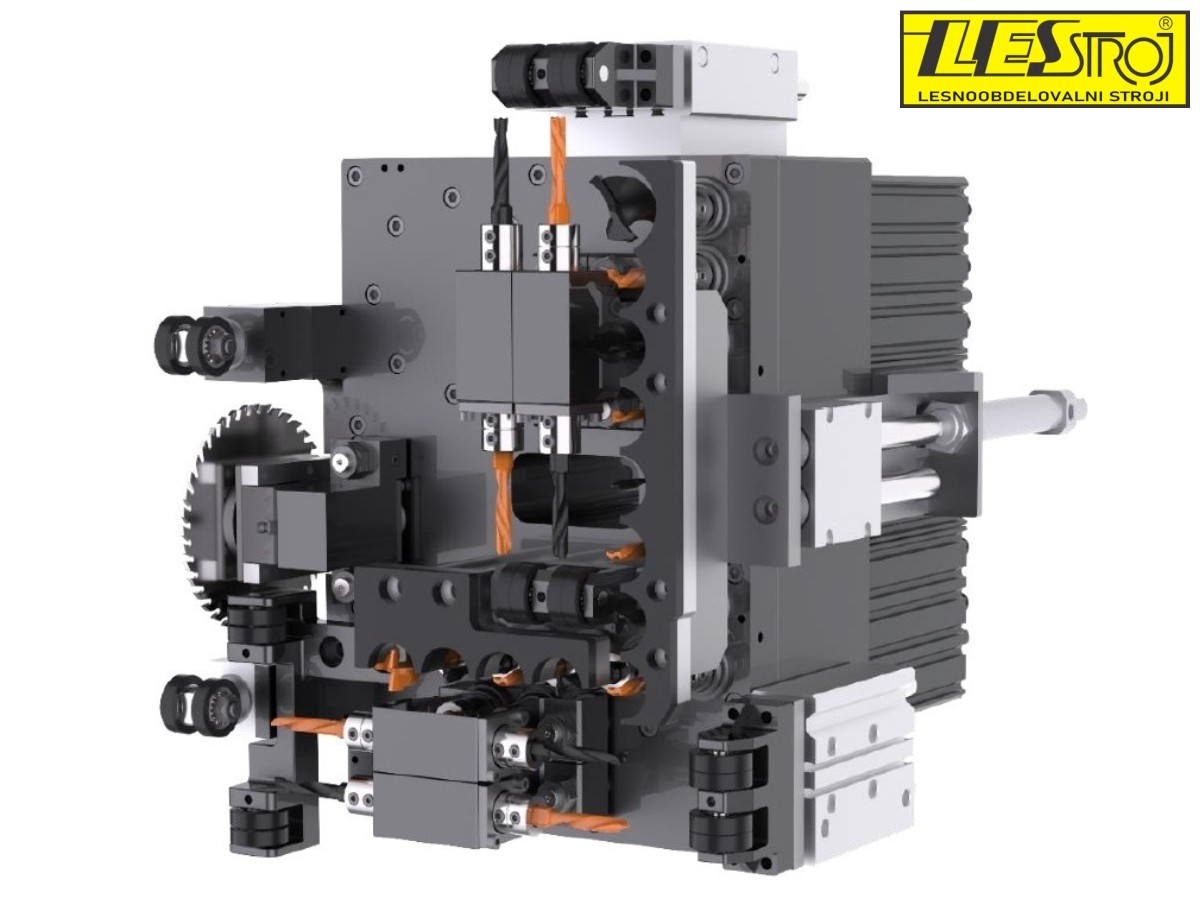

Konfiguracija delovnih agregatov je zasnovana za maksimalno fleksibilnost in hitrost:

dve vrtalni enoti (zgornja in spodnja),
dva rezkalna agregata (5,5 kW + 3,5 kW, zgoraj in spodaj),
integrirana utorna žaga,
avtomatska menjava orodja.

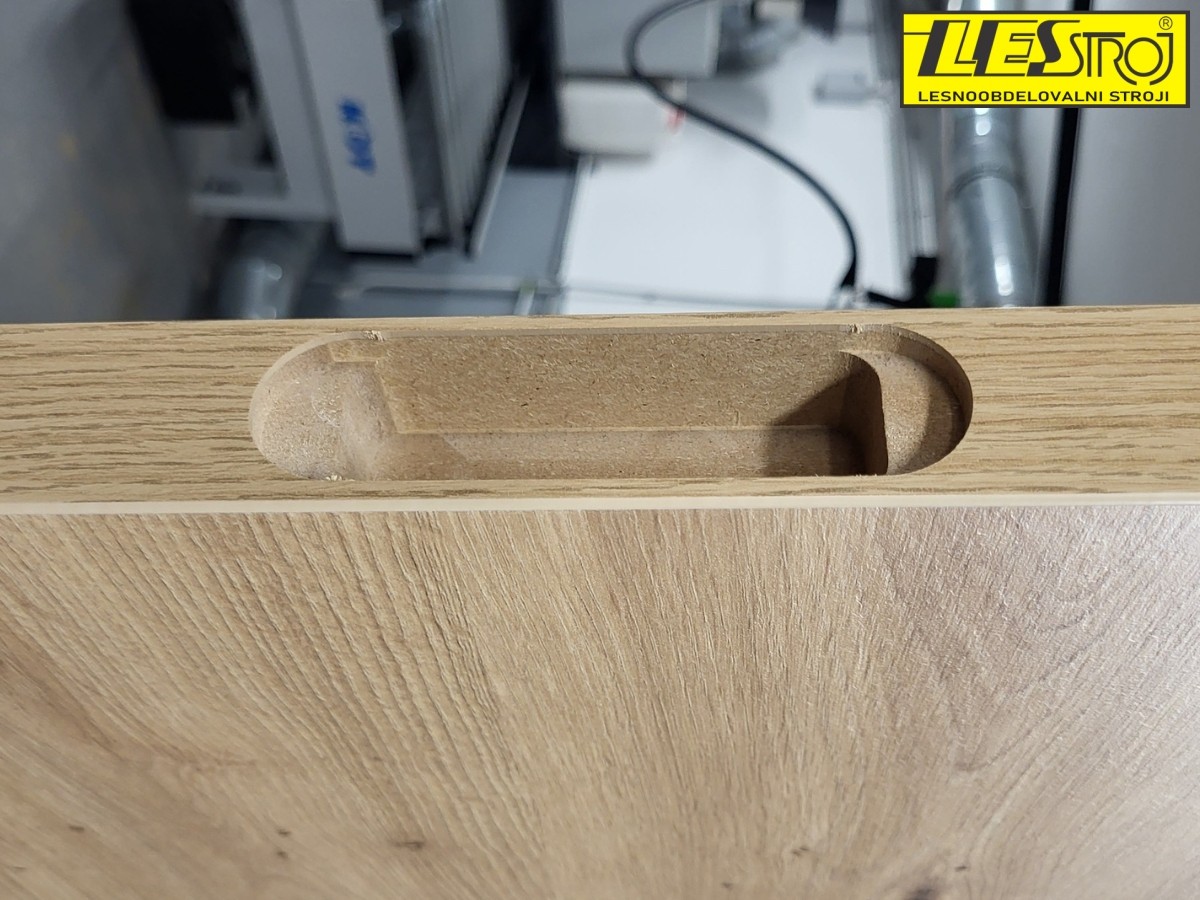

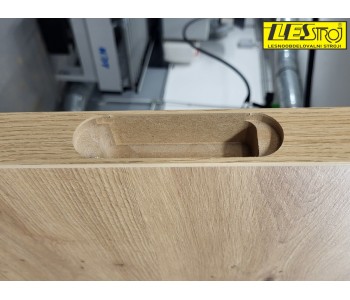

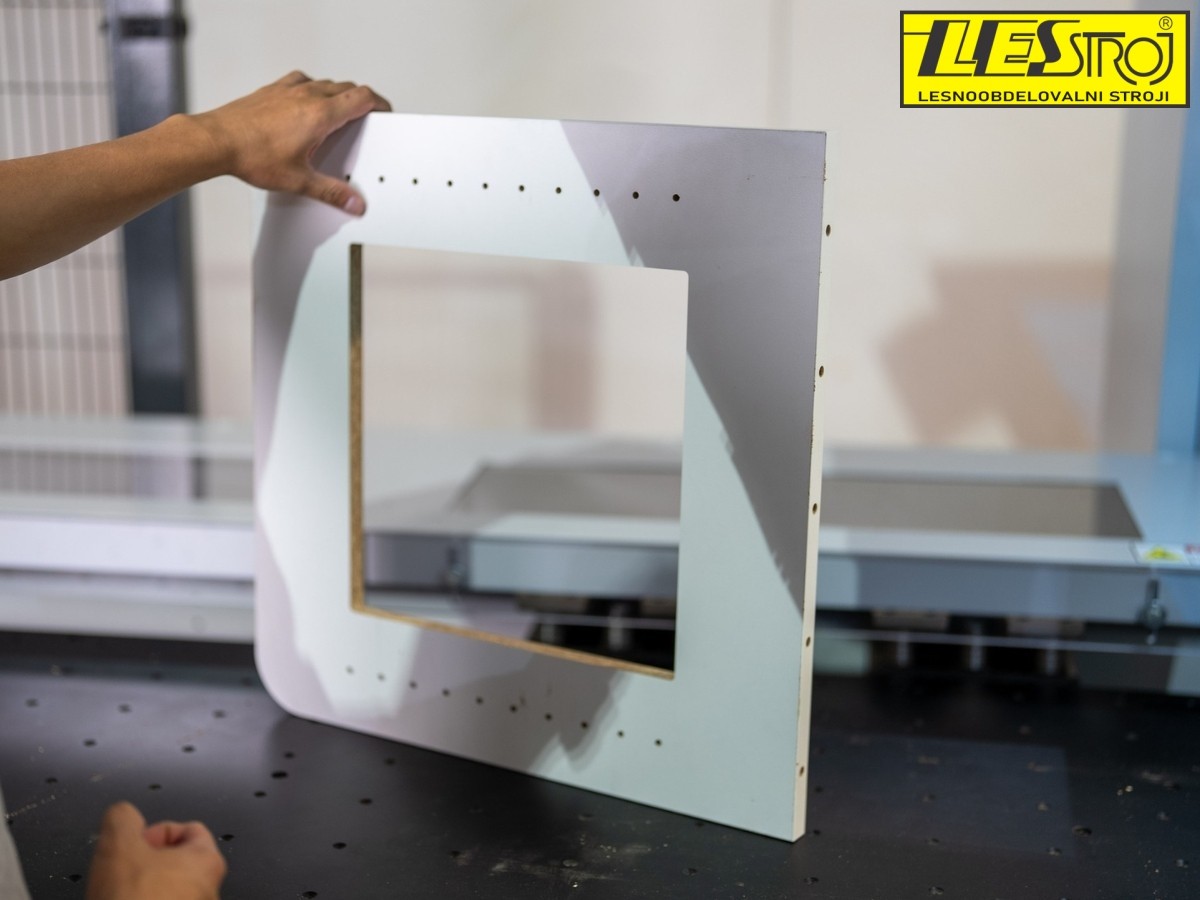

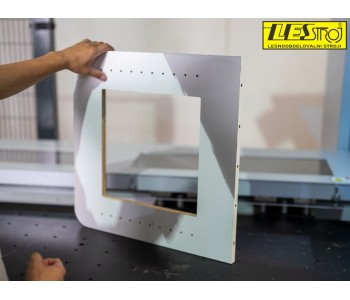

Šeststranska obdelava omogoča sočasno obdelavo obeh strani brez obračanja obdelovanca ter učinkovito izvedbo prebojnega rezkanja in vrtanja brez uporabe posebnih prebojnih svedrov ali rezkarjev. To predstavlja izjemno dodano vrednost za mizarje, ki izdelujejo pohištvo po naročilu.

Programska oprema

Programska oprema KDT WS Drill AI (lastni razvoj KDT) je izjemno uporabniku prijazno orodje za hitro in intuitivno programiranje kateregakoli kosa. Omogoča vrtanje, rezkanje ter izdelavo izrezov, okroglin in krogov z vseh šestih strani brez obračanja obdelovanca.

Algoritem, podprt z umetno inteligenco, inteligentno optimizira pomike, prijeme klešč, izbiro orodja ter izračunava optimalne poti obdelave. Sočasna šeststranska obdelava navduši tudi najbolj izkušene uporabnike.

Vgrajen simulator obdelave omogoča natančen nadzor zahtevnih operacij ter zanesljiv izračun časa obdelave.

Program je prek postprocesorjev povezljiv z uveljavljenimi rešitvami za načrtovanje pohištva, kot so MegaTischler, Corpus 3D, Imos in druge.

Podprti formati: DXF, XML, BPP, MPR, CIX, SCX, BAN in PDX.

Vgrajena statistika, sistem opomnikov za vzdrževanje ter številne dodatne funkcije povečujejo produktivnost in fleksibilnost ter uvrščajo KDT WS Drill AI med naprednejše programske vmesnike v razredu pretočnih CNC strojev.

Sistem za samodejno kontrolo in merjenje dolžine, širine...

Sistem za samodejno merjenje dolžine, širine in debeline obdelovanca bistveno zmanjšuje možnost človeških napak. Po zaznavi realnih dimenzij kosa stroj samodejno prilagodi položaje izvrtin.

Programska oprema zagotavlja, da so vse korekcije izvedene znotraj vnaprej nastavljenih toleranc. V primeru neustreznega obdelovanca sistem samodejno zavrne obdelavo.

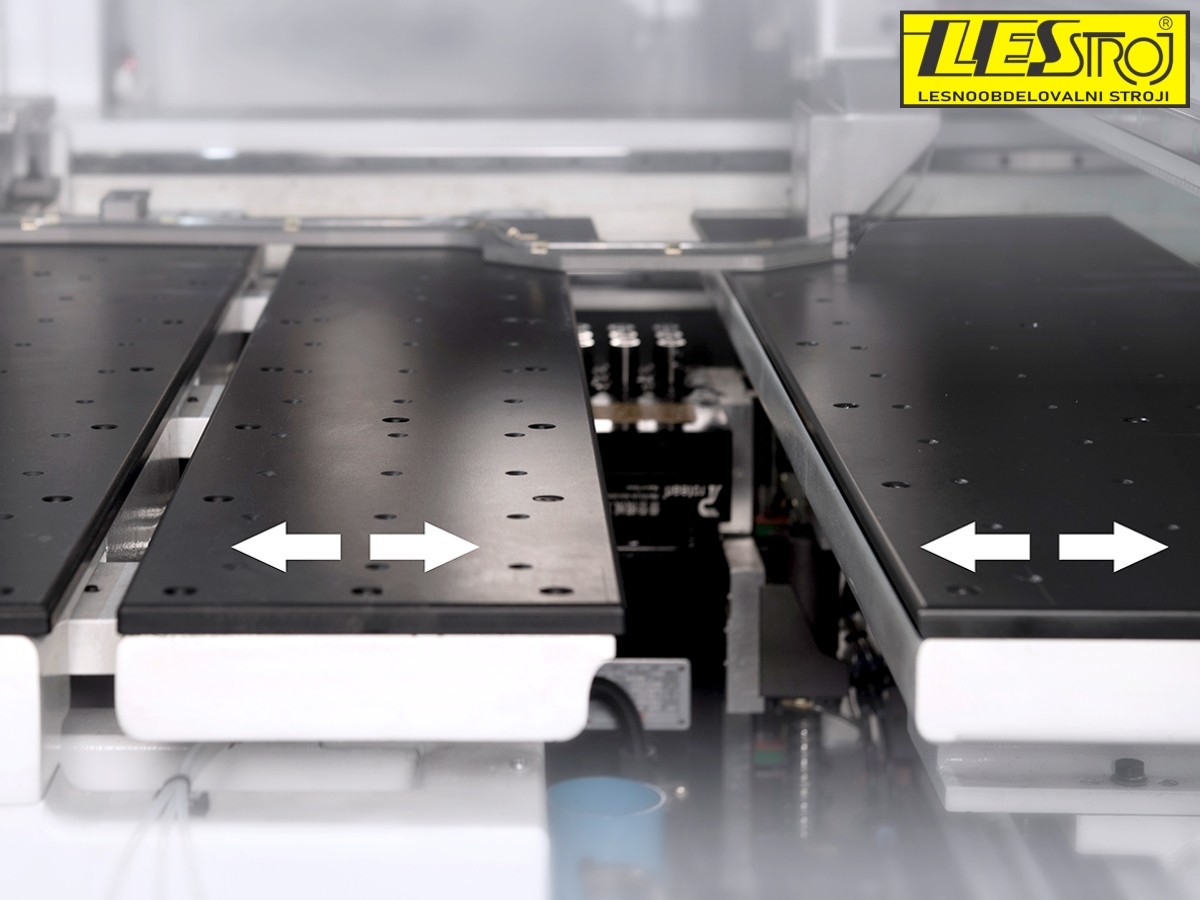

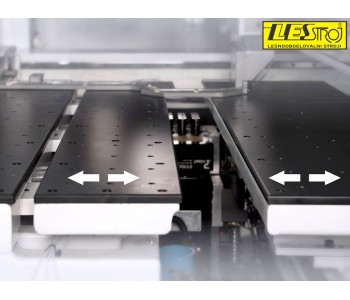

Delovne mize

Patentirane avtomatske premične delovne mize omogočajo učinkovito prebojno rezkanje ter samodejni umik mize pri spodnjem vrtanju.

Vhodna in izhodna miza sta zračni, kar omogoča lažje premikanje obdelovancev ter preprečuje poškodbe občutljivih površin.

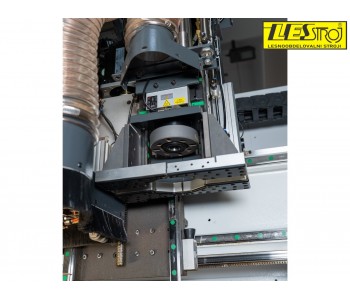

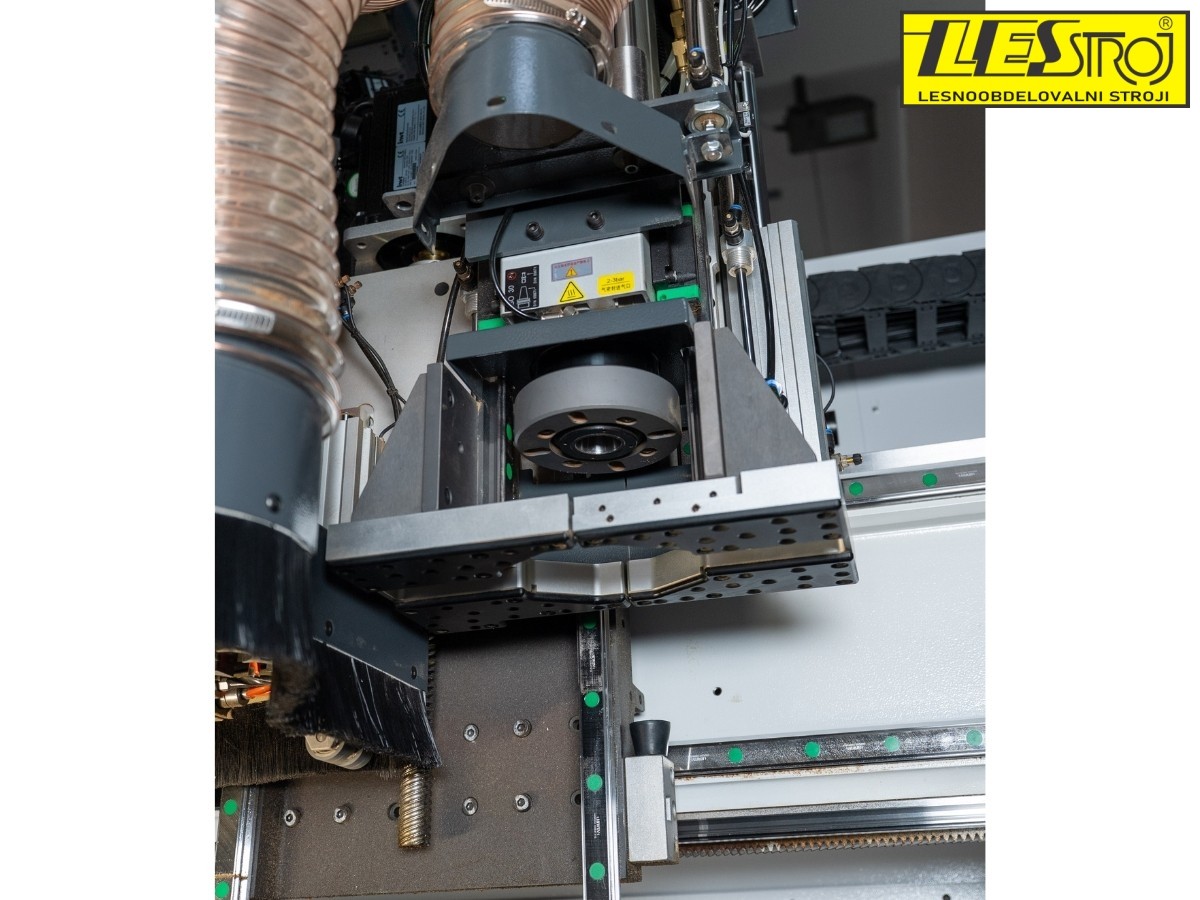

Zgornji rezkalni agregat z avtomatsko menjavo orodja

Zgornji rezkalni agregat z avtomatsko menjavo orodja je opremljen z dvema neodvisnima zračnima pritisnima ploščama, ki zagotavljata stabilen oprijem in gladko drsenje med obdelavo.

Sistem sprotnega izpihovanja odstranjuje prah in odrezke, zato tudi občutljive površine (mat ali visok sijaj) ostanejo brez prask.

Robustna konstrukcija za vrhunsko zmogljivost

Masivni okvir CNC strojev serije KDT 610 in 612 je izdelan z naprednimi postopki: robotsko varjenje, žarjenje, peskanje in precizna končna obdelava.

Takšna konstrukcija zagotavlja izjemno stabilnost, visoko natančnost, velike hitrosti ter hitre pospeške in pojemke. Robustna zasnova podaljšuje življenjsko dobo stroja ter zmanjšuje obrabo, kar zagotavlja dolgoročno zanesljivost in vrhunske rezultate pri visoki produktivnosti.
