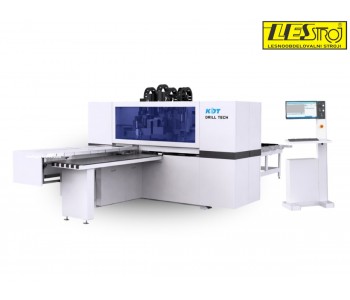

Pretočni CNC stroj KDT KD-612NCHSD

Znamka:

KDT Machinery

Pretočni hibridni CNC obdelovalni stroj KDT KN-612 NCHSD omogoča sočasno vrtanje in rezkanje dveh obdelovancev ter popolno obdelavo vseh šestih strani z izjemno natančnostjo in hitrostjo.
Opremljen je s tremi neodvisnimi vrtalnimi glavami s skupno 51 svedri, štirimi rezkalnimi agregati z avtomatsko menjavo orodij ter utorno žago – za vrhunsko fleksibilnost in učinkovitost.
Dvonivojski zalogovnik z 6 pozicijami omogoča hitro pripravo in menjavo, pretočni sistem z možnostjo samodejnega vračanja obdelovanca pa zagotavlja neprekinjen delovni cikel in maksimalno produktivnost. AI-vmesnik, večja vrtalna enota in fiksna kotna glava s 4 izhodi prinašajo napredno, natančno in zmogljivo obdelavo za višjo izrabo stroja in krajše pretočne čase.

Pošlji povpraševanje

Opis
Podrobnosti izdelka

Opis

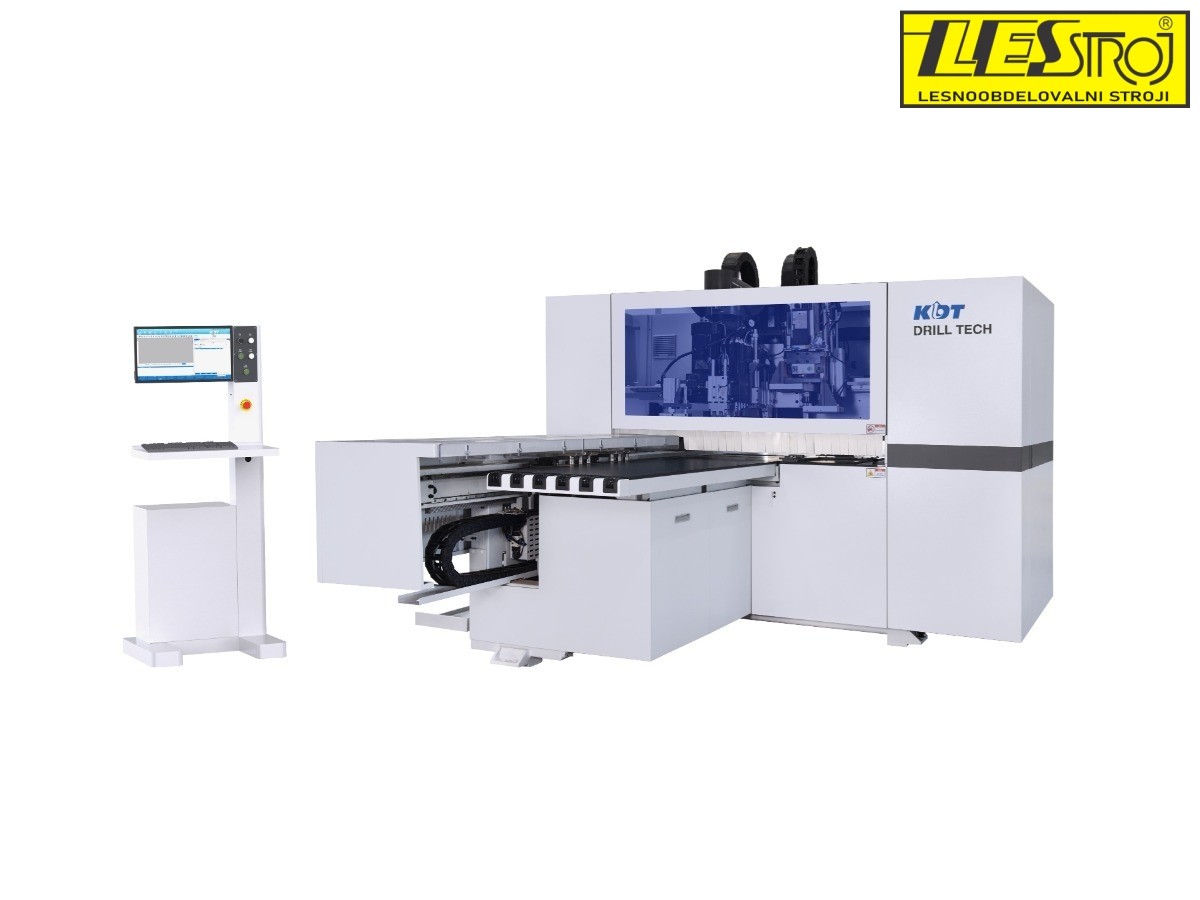

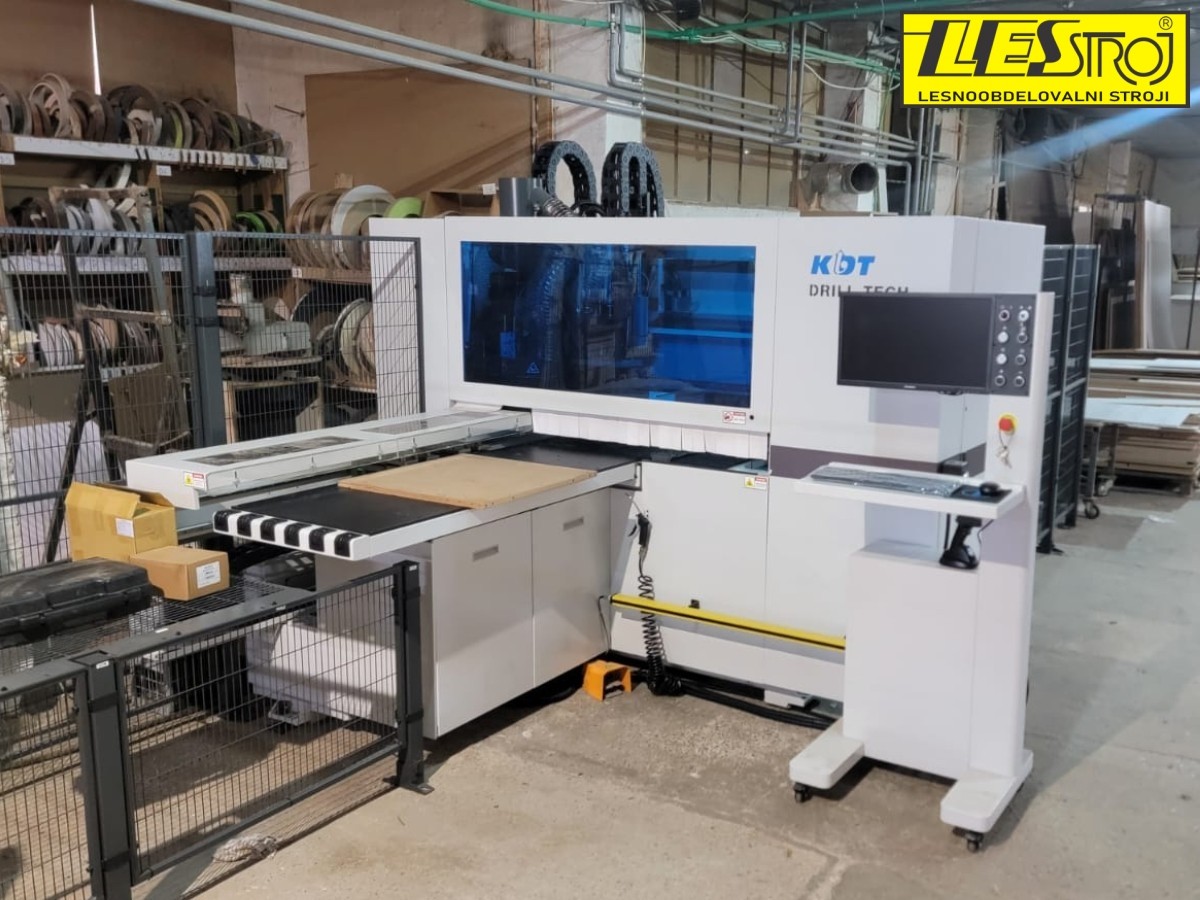

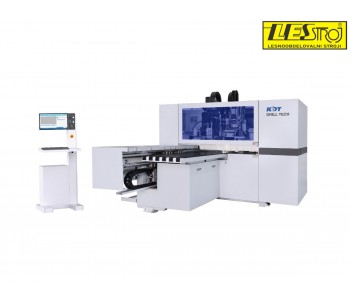

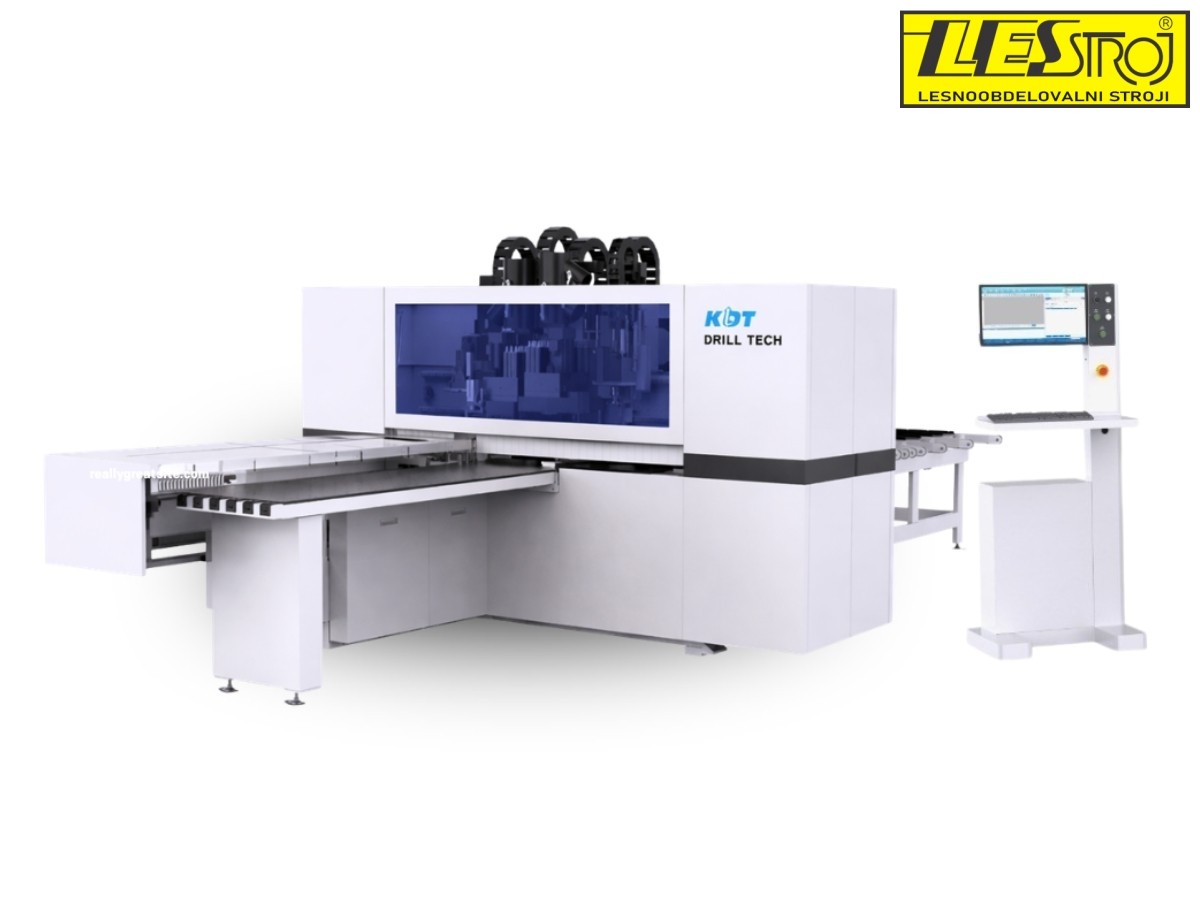

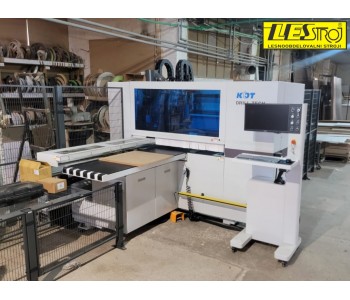

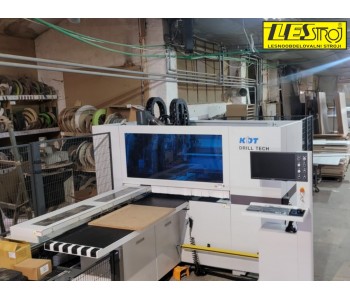

PRETOČNI CNC STROJ KDT KN-612 NCHSD

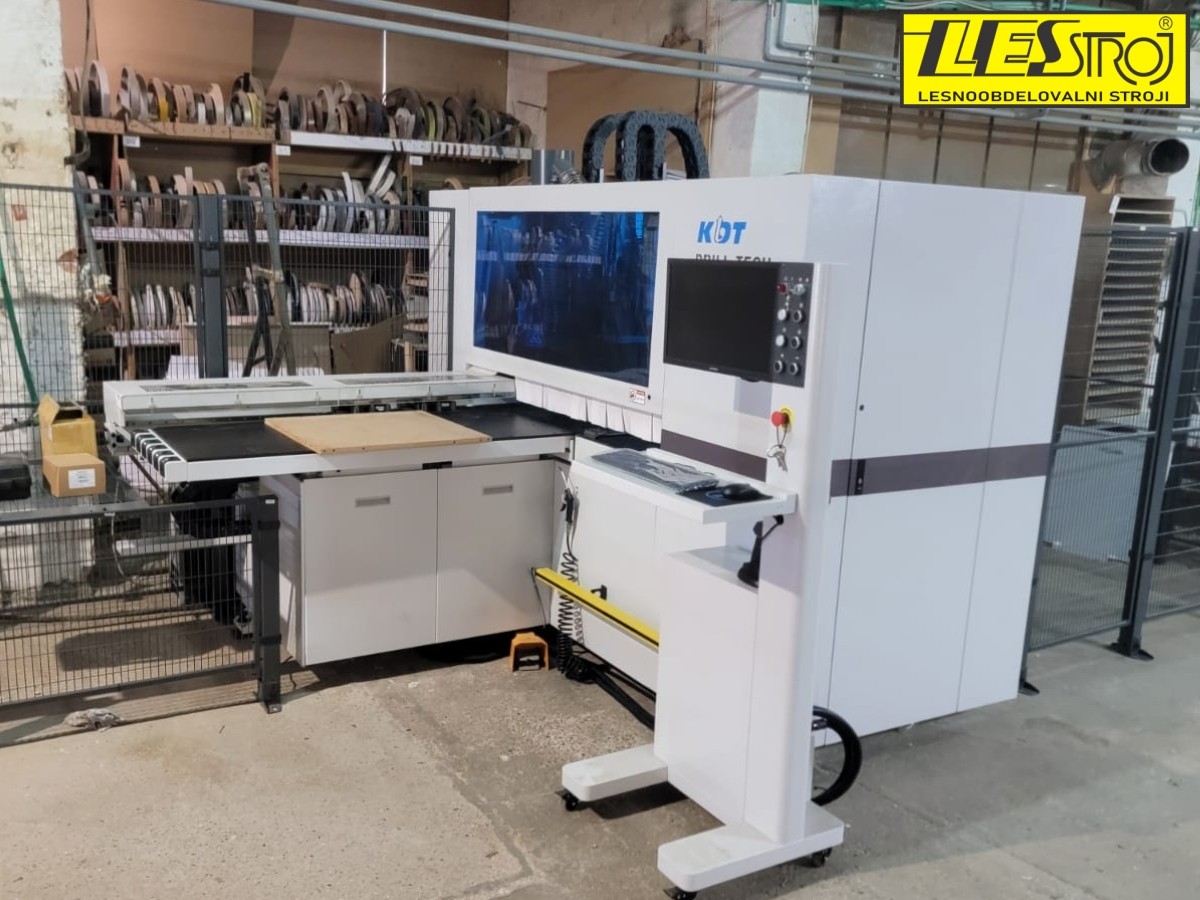

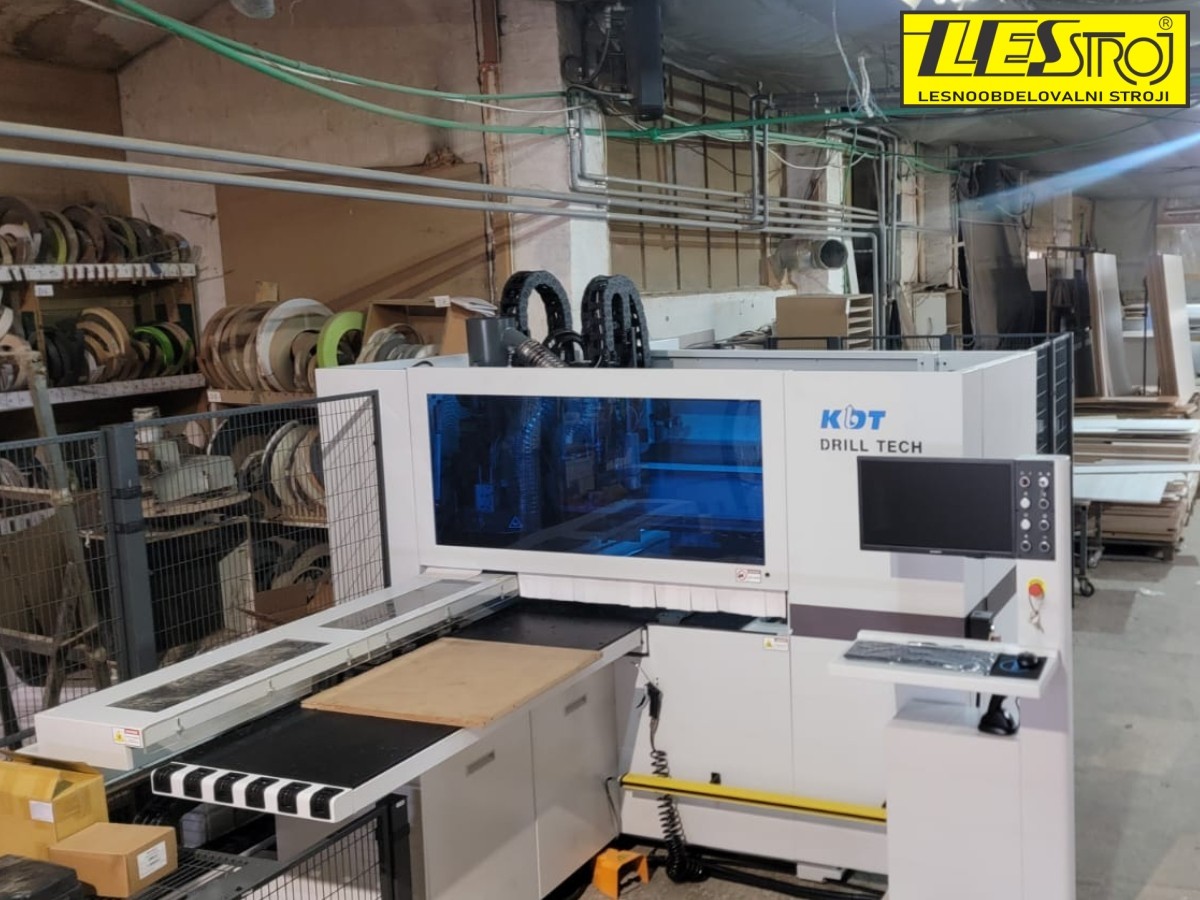

KDT KN-612 NCHSD je izredno produktiven pretočni stroj za vrtanje, rezkanje in žaganje. Odlikujejo ga tri neodvisne vrtalne enote, ki omogočajo obdelavo dveh obdelovancev hkrati in zagotavljajo visoko produktivnost. Dve vrtalni glavi sta od zgoraj, ena od spodaj. Prednost tega stroja je stransko vrtanje z dvema agregatoma z gornje strani. Spodnji vrtalni agregat je zasnovan kompaktno, da zavzame čim manj prostora. Tako je odprtina v delovni mizi manjša, obdelovanec pa ima večjo oporo med vrtanjem, kar zagotavlja večjo stabilnost in natančnost obdelave.

Stroj ima integrirano utorno žago Ø120 mm, namenjeno izdelavi utora za hrbtišča.

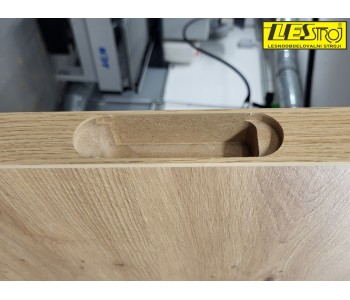

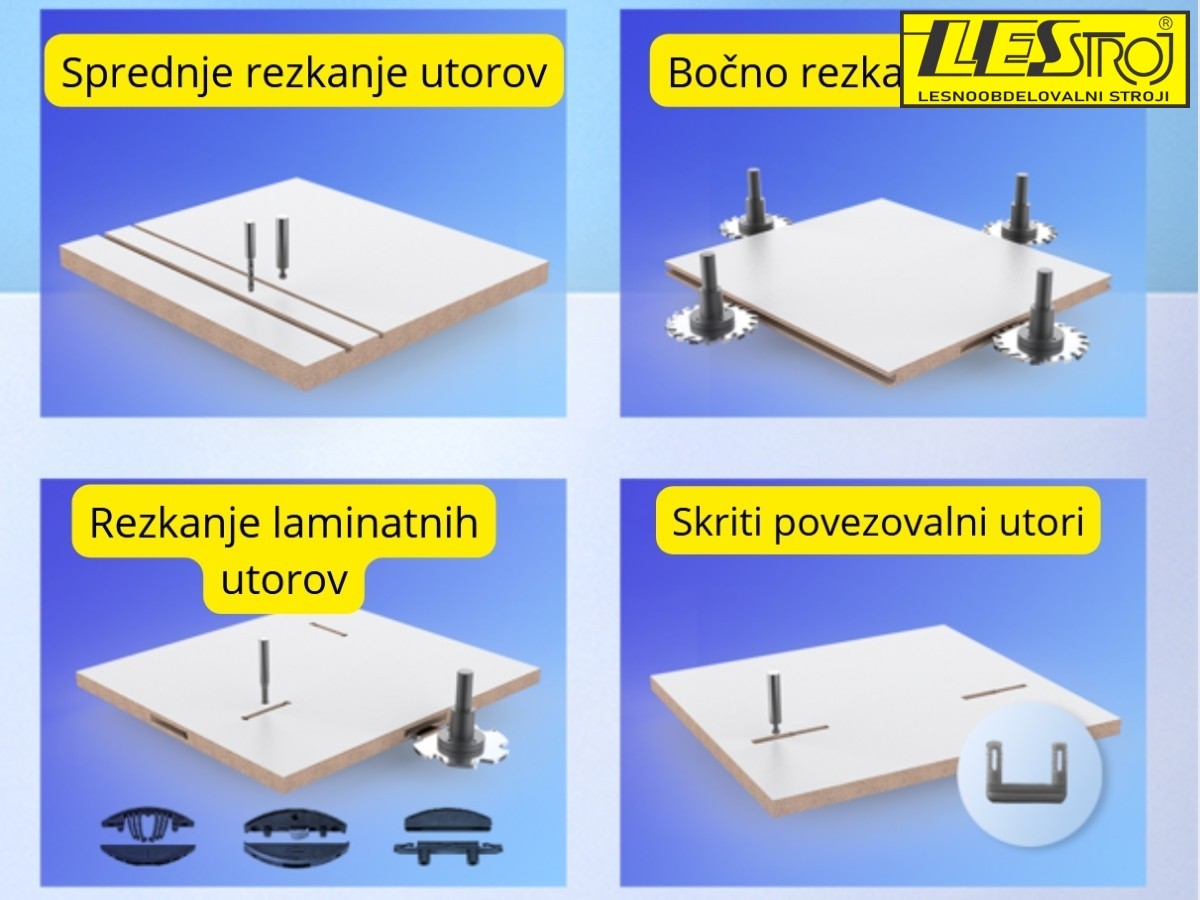

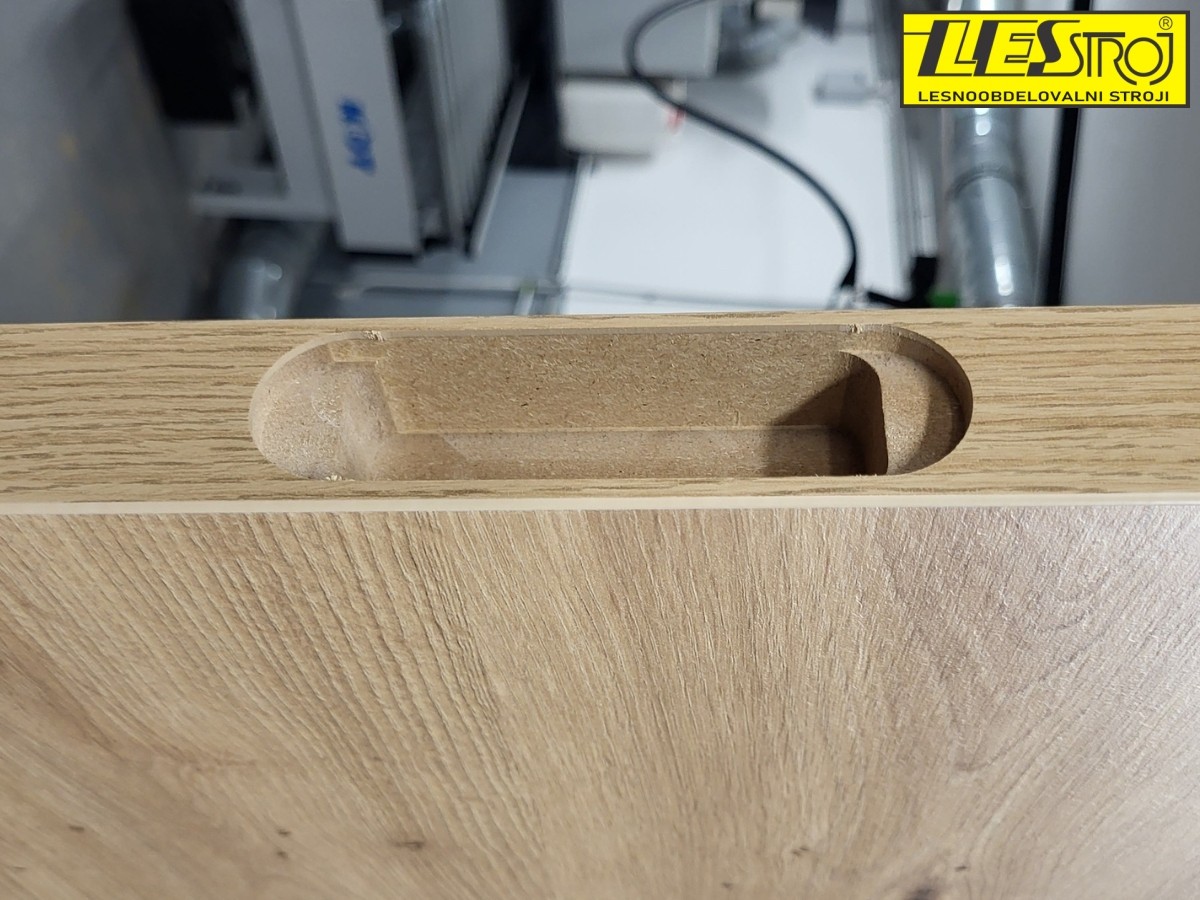

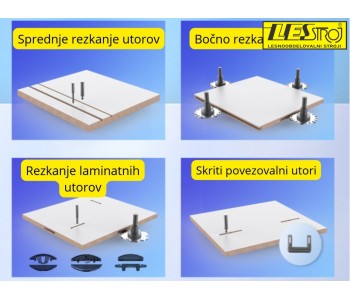

KN-612 NCHSD ima v opremi tudi štiri neodvisne rezkalne agregate za utore in izreze z vseh šestih strani. Novost je rezkar 6 kW s fiksno kotno glavo s štirimi izhodi za stranske utore z vseh štirih strani. Dodatni fiksni rezkalni agregat spodaj ima ročno menjavo orodja, kar pomeni, da sta spodaj dva rezkalna agregata za dva različna utornika. Glavni zgornji rezkalni agregat 5,5 kW pa ima avtomatsko menjavo orodja s 6 pozicijami.

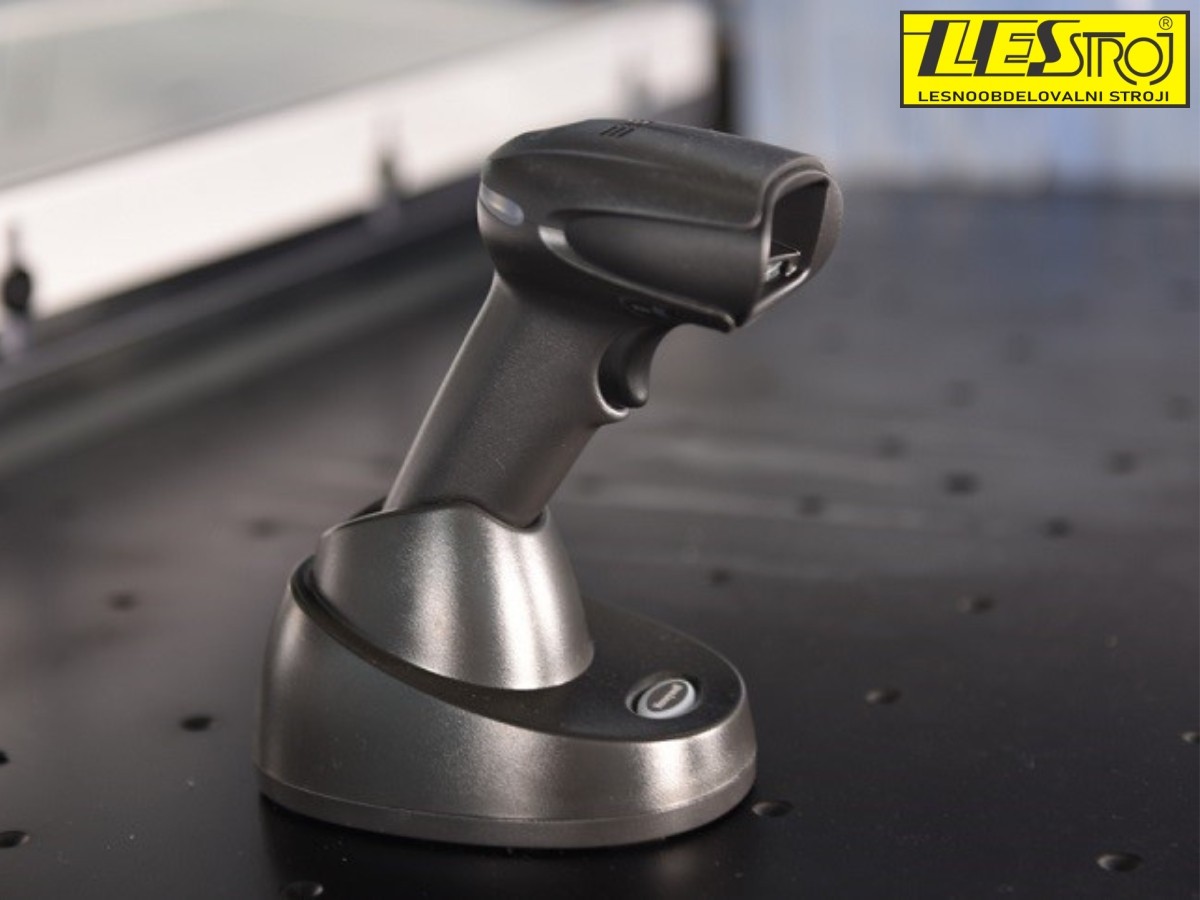

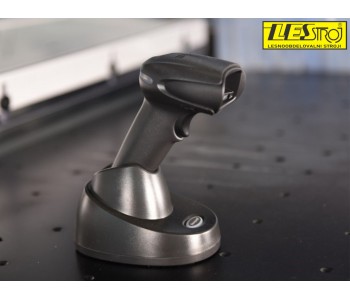

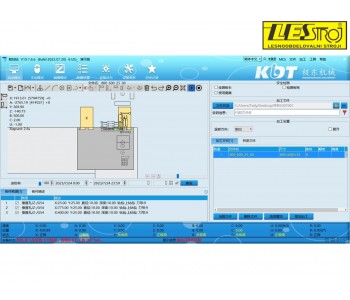

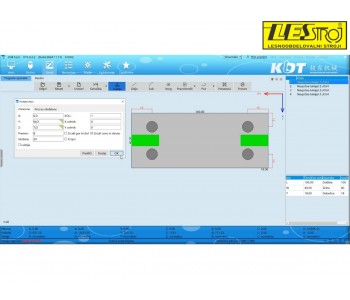

Upravljanje stroja je enostavno z industrijskim računalnikom (Windows) in programsko opremo KDT DrillTop. Priložen je bralnik črtne kode za delo s črtnimi kodami. Stroj podpira ONLINE servis prek TeamViewerja, programi pa se lahko ustvarijo tako na stroju kot v pisarni. V kompletu je 1-letna licenca za LestrojBOX za avtomatsko kreiranje pohištva.

Dvojne neodvisne klešče omogočajo hitrejše in natančnejše delo. Dolžina vodil klešč je 5500 mm, kar omogoča obdelavo dolgih kosov brez preprijemanja. Vhodna zračna miza omogoča lažji pomik obdelovancev z občutljivo površino, prečni transportni sistem pa skrbi za pomik iz stroja. Transportni trak odvaja odpadni material.

Stroj je enostaven za uporabo, ne zahteva mehanskih nastavitev, z uporabo črtnih kod pa ne potrebuje izkušenega operaterja.

TEHNIČNE LASTNOSTI:

3 neodvisne vrtalne enote (skupaj 51 svedrov)
4 rezkalni agregati (zgornji 5,5 kW z ATC 6 pozicij, zgornji fiksni 6 kW s 4 izhodi, 2 spodnja po 3,5 kW)
Integrirana utorna žaga Ø120 × 20 × 4 mm
Dvojne neodvisne klešče, hitrost 140 m/min
Obdelava z vseh šestih strani
Vhodna zračna miza in izhodna transportna naprava
Bralnik črtne kode in CE varnostne zaščite
Dimenzije obdelovanca: 70–3000 × 35–1220 × 9–60 mm
Hitrost pomika klešč: 140 m/min; Y: 90 m/min; Z: 50 m/min
Priključna moč: maks. 37,22 kW; teža: 4000 kg

Podrobnosti izdelka

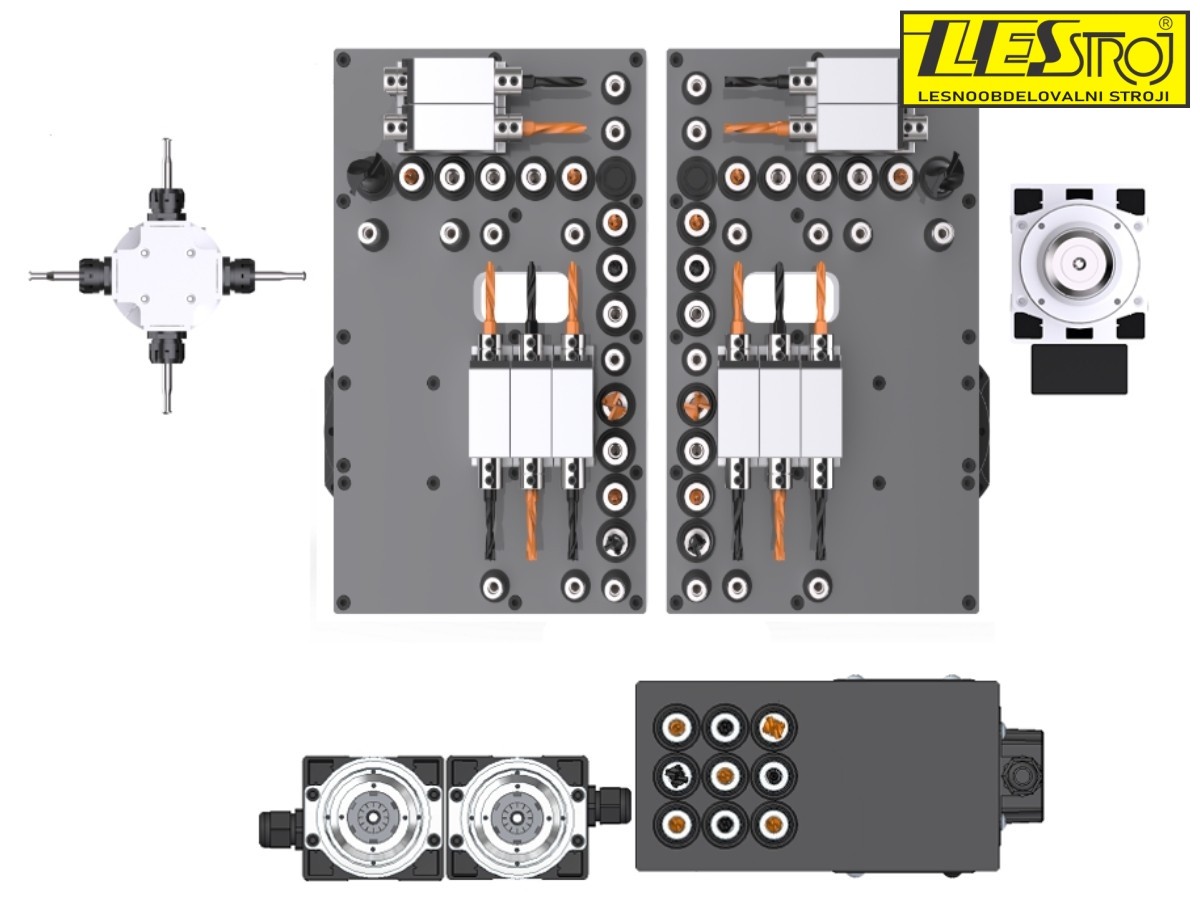

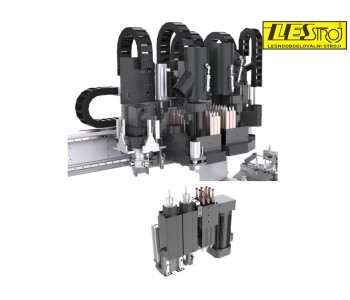

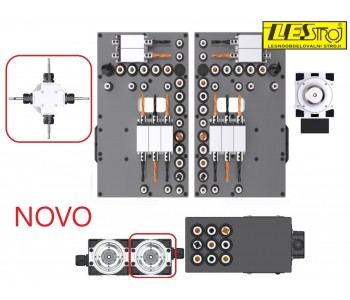

1. Razpored vrtalne enote

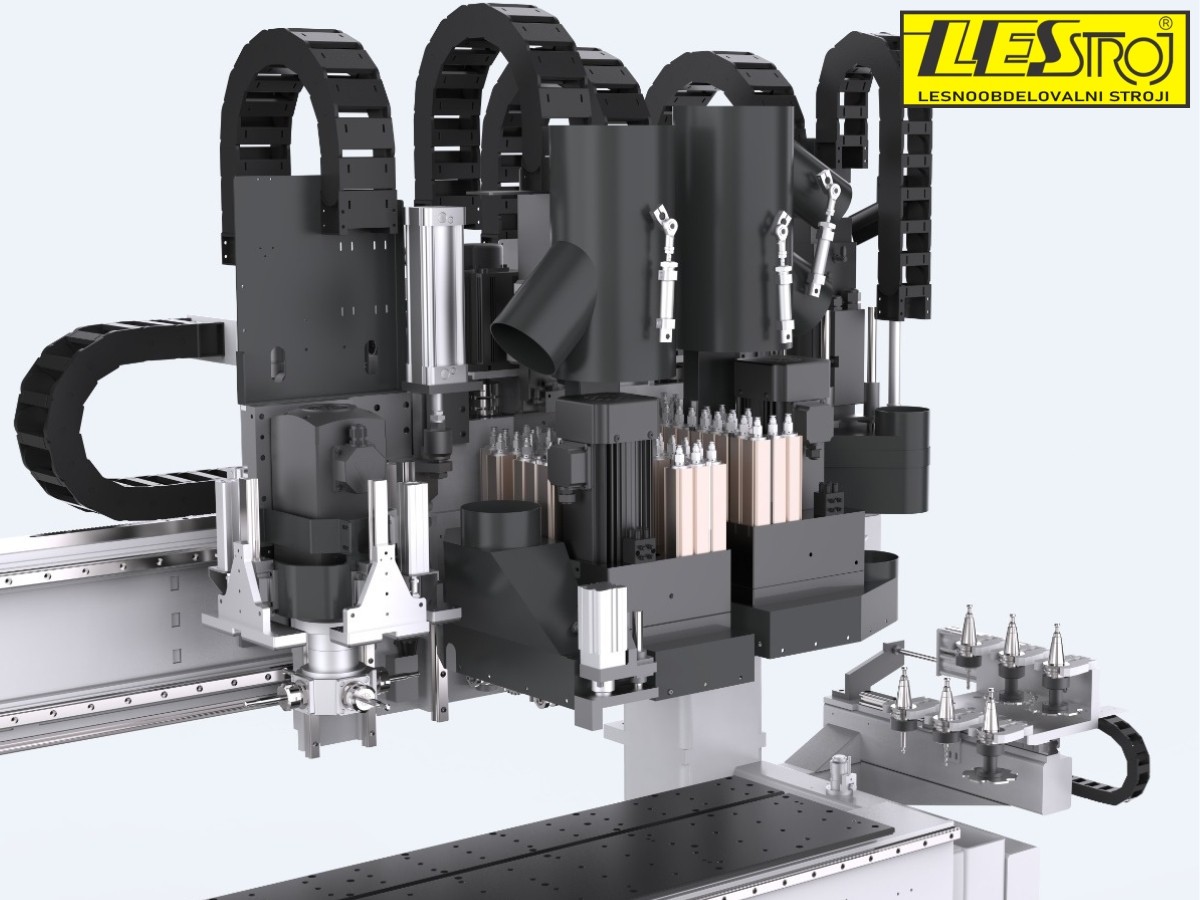

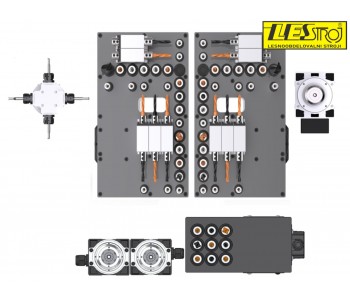

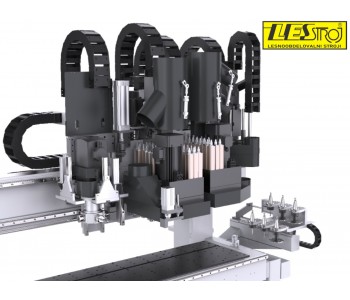

Zgornja vertikalna vrtalka 26V + horizontalna vrtalka 16H + spodnja vertikalna vrtalka 9V. Zgornji in spodnji vrtalni paketi delujeta usklajeno, pokrivata veliko površino, optimizirata vrtanje in povečujeta učinkovitost.

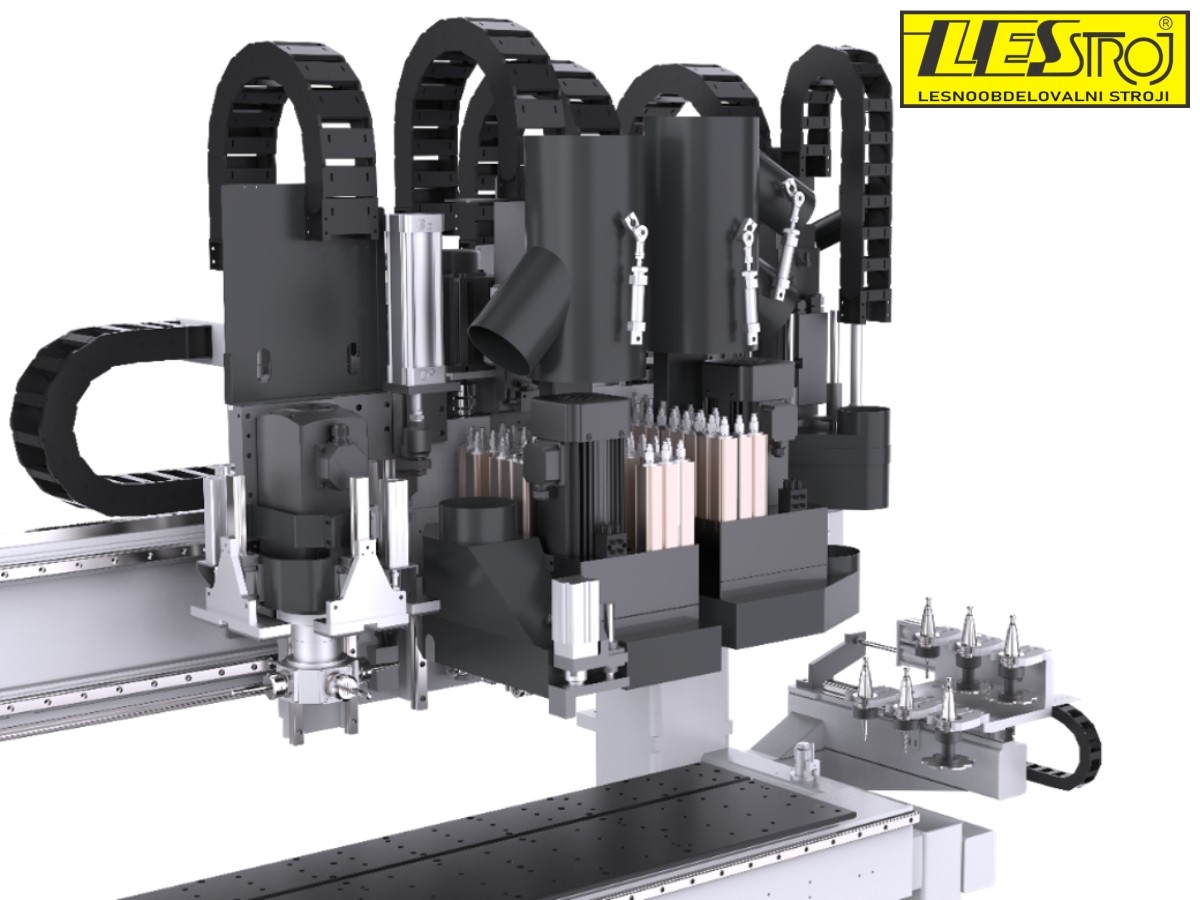

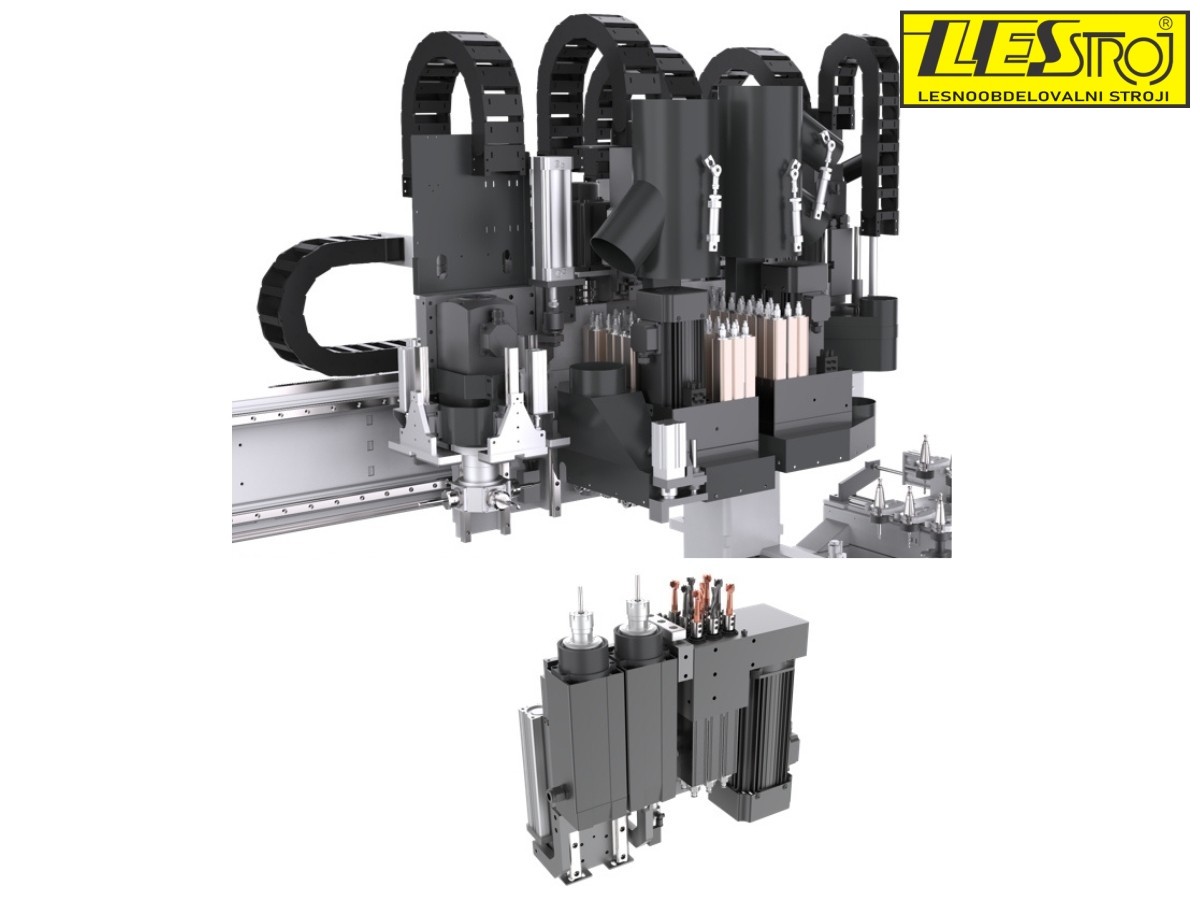

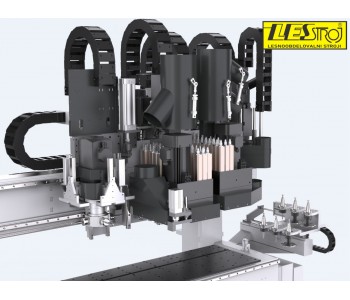

2. Razpored vreten

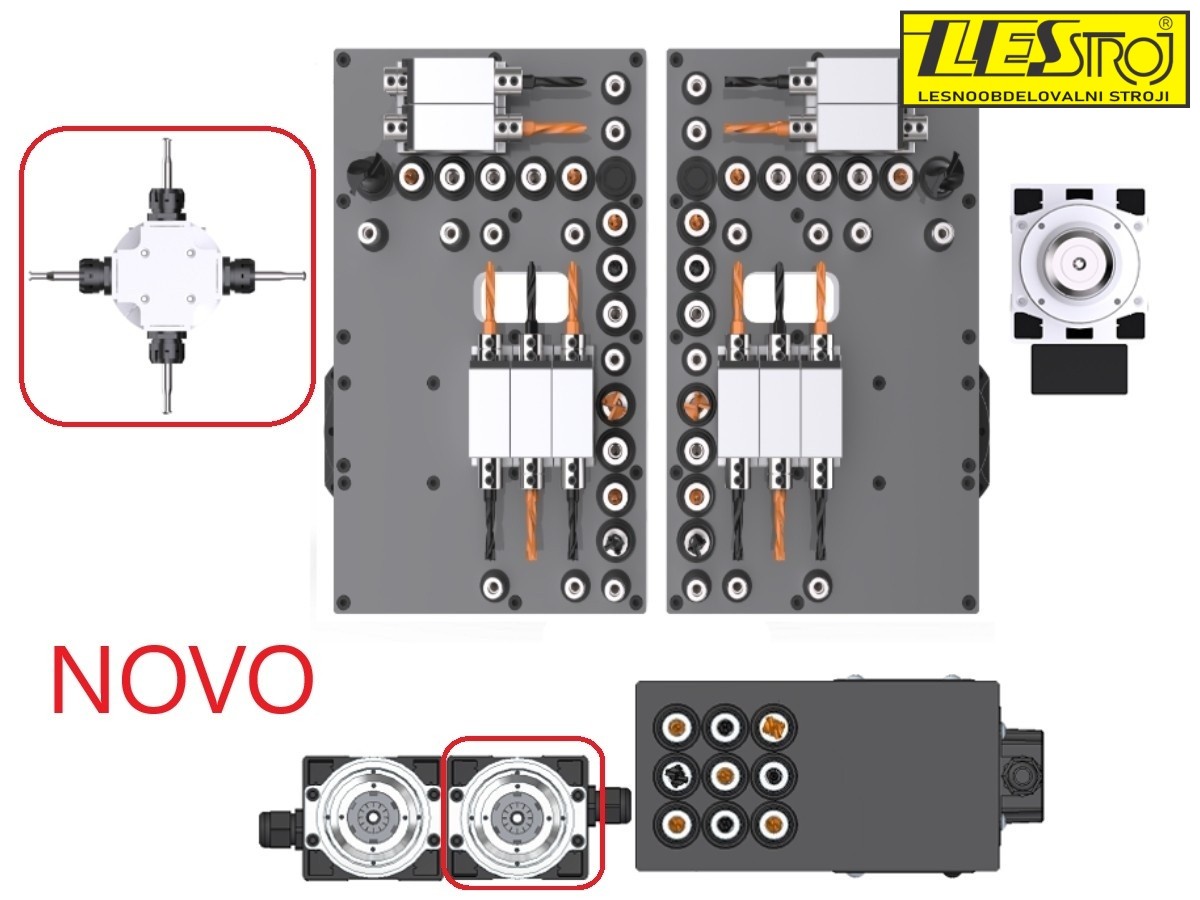

Zgornji del: motor za bočno rezkanje moči 6 kW, z večjo močjo in učinkovitostjo za bočno urezovanje. Agregat je nameščen neodvisno, kar olajša vgradnjo orodij, vzdrževanje in servisiranje, lahko pa je opremljen z enostranskim ali štiristranskim agregatom.
Spodnji del: dvojno vreteno 3,5 kW × 2, ki ga je mogoče opremiti z urezovalnimi in ravnimi orodji, s čimer se doseže večja natančnost pri urezovanju.

3. Dvoslojno vreteno s 6 pozicijami za samodejno menjavo orodja (ATC)
Dva sloja s po 6 pozicijami omogočata uporabo različnih orodij različnih specifikacij. Shranijo se lahko horizontalna rezila za grobo rezkanje in laminatno obdelavo. Sistem omogoča samodejno nastavljanje in zaznavanje dolžine orodja.

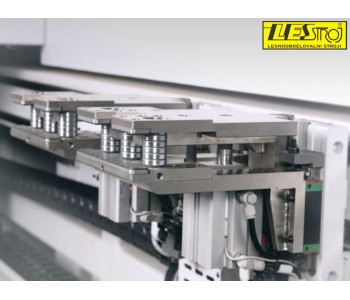

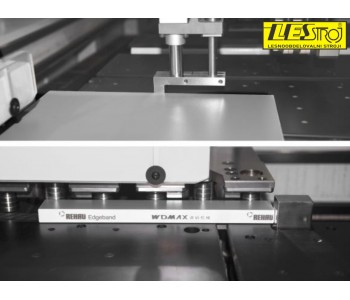

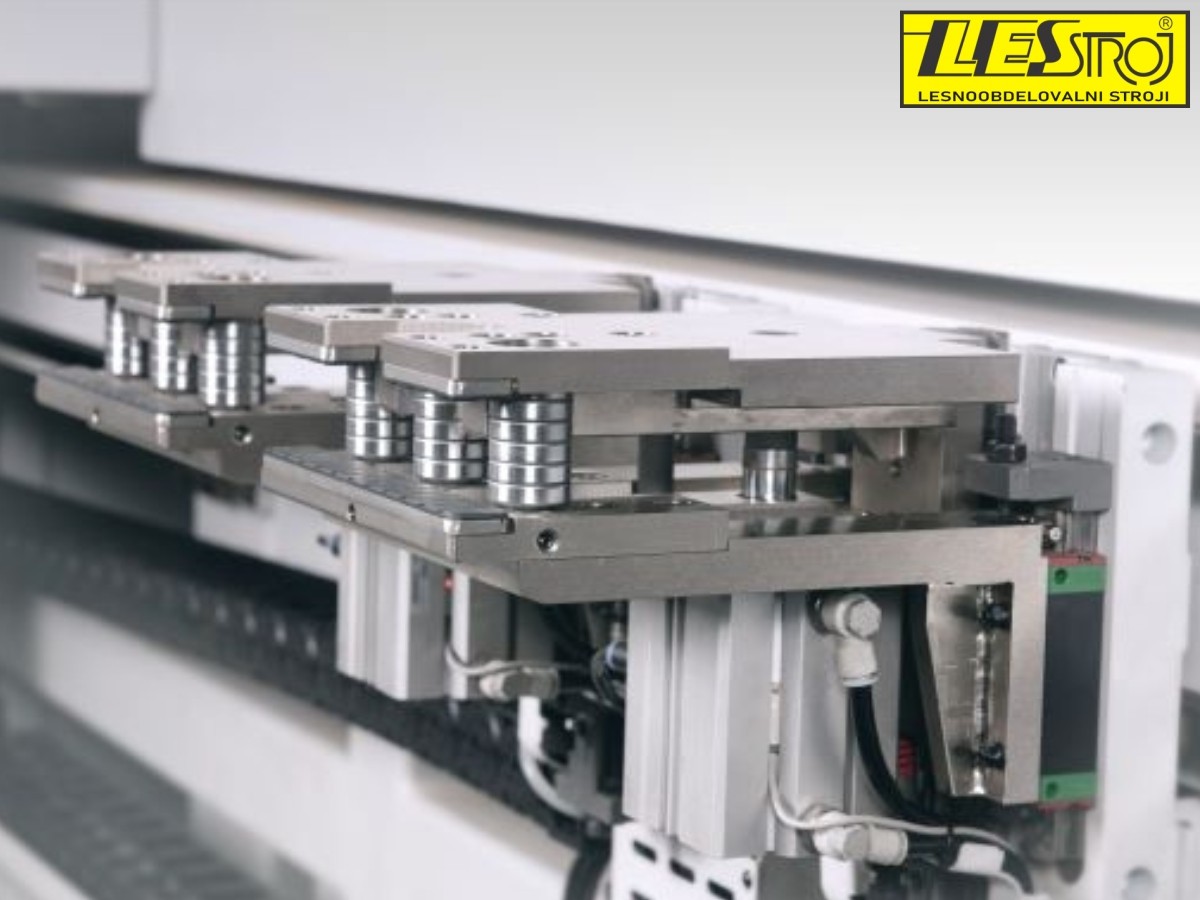

4. Pozicionirna palica s tremi ležaji
Omogoča natančno pozicioniranje manjših plošč, brez poškodb pri menjavi prijemala.

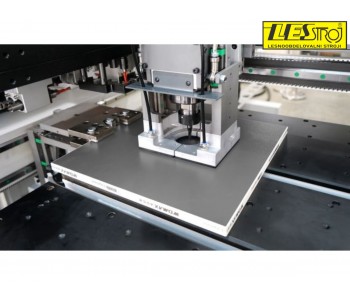

5. Dvojna naprava za pozicioniranje
Možen je izbor med dvema načinoma pozicioniranja, odvisno od dimenzije plošče.

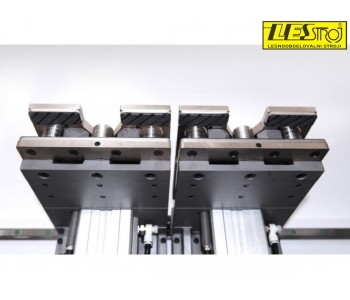

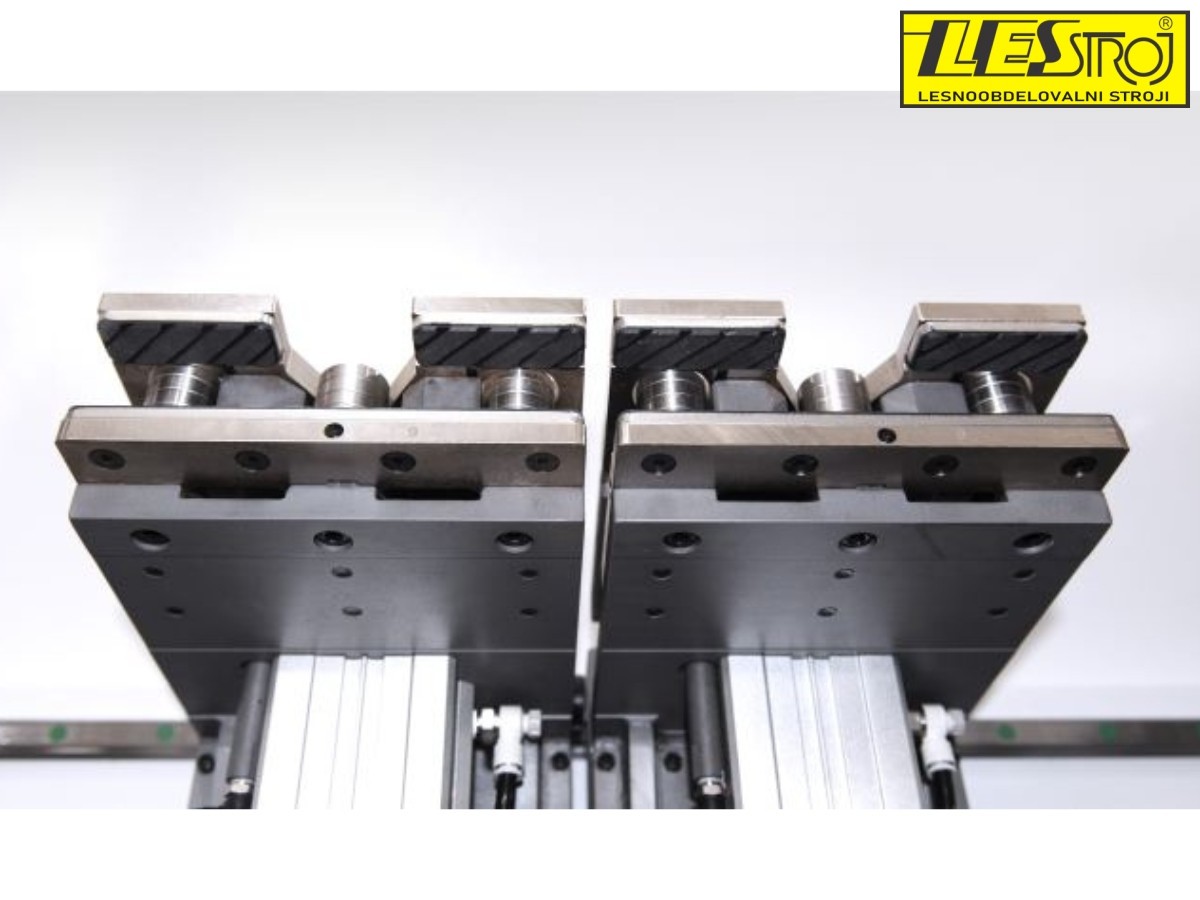

6. Plavajoče prijemalke s funkcijo samodejnega čiščenja
Vodilo dolžine 5,5 m omogoča hitrost gibanja prijemalke do 140 m/min, pri čemer se učinkovito odstranjuje prah s površine plošče.

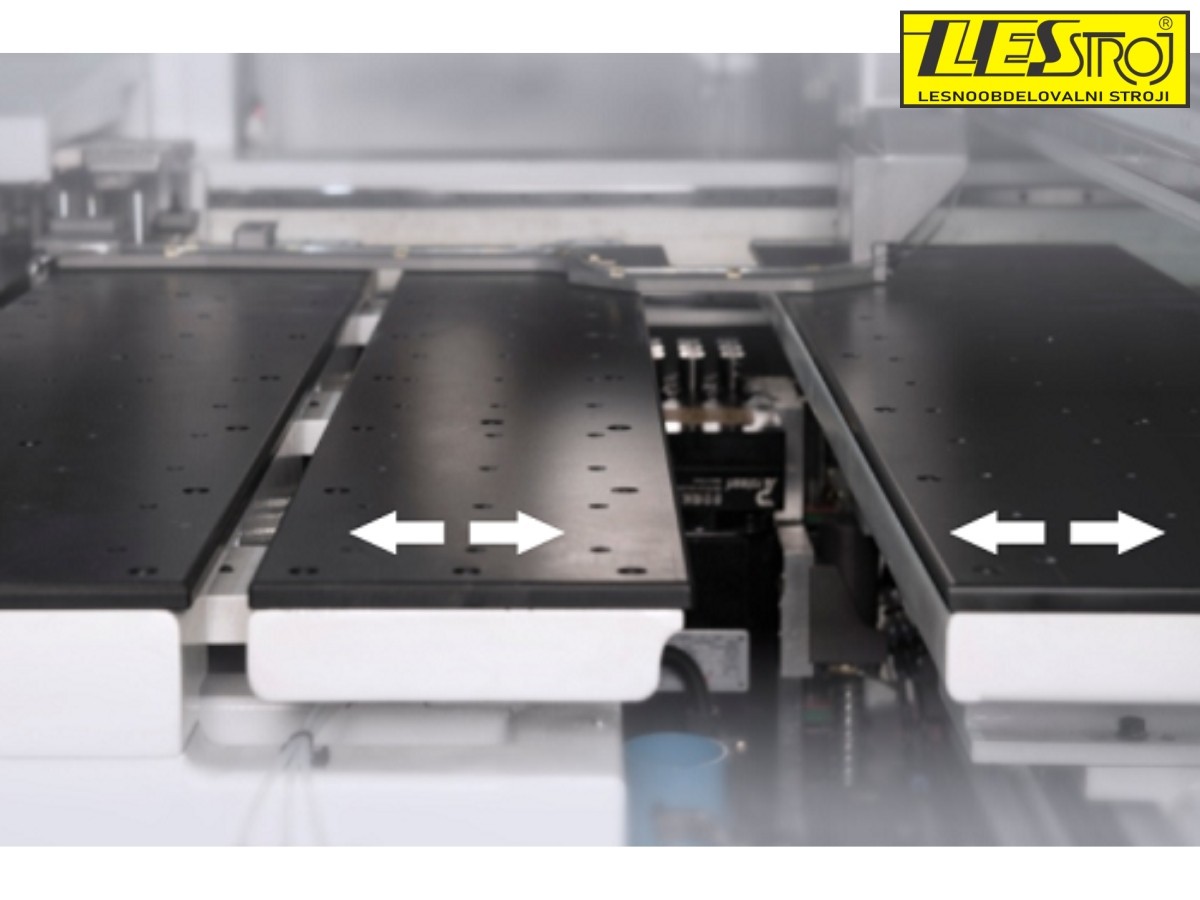

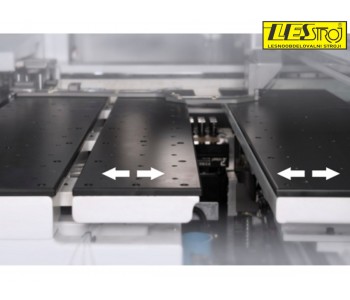

7. Dvojna translacijska zračna miza (patent)
Plavajoča platforma z več delovnimi segmenti omogoča pametnejše izogibanje in optimalno podporo med obdelavo.

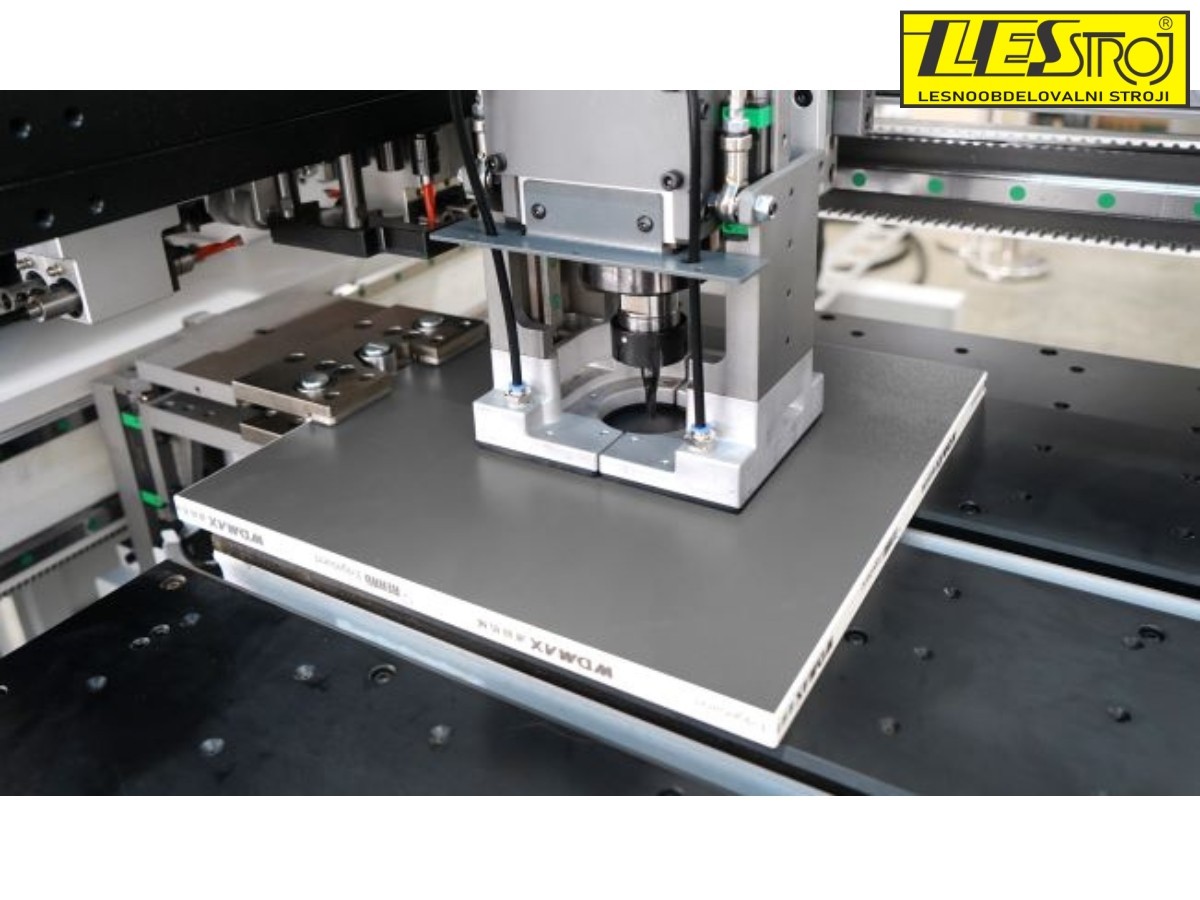

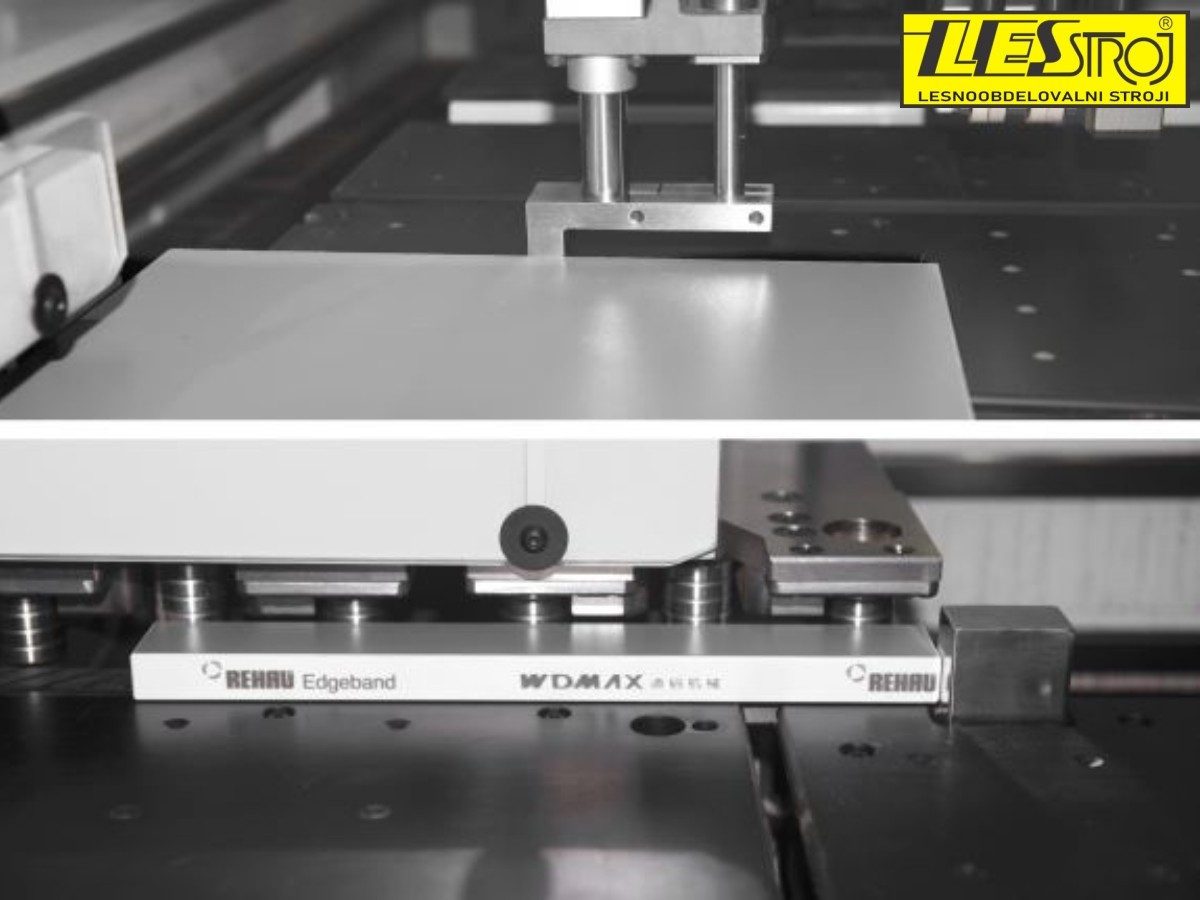

8. Zračna pritisna plošča (patent)
Pokriva veliko površino, zagotavlja minimalne vibracije pri obdelavi in visoko natančnost, hkrati pa ščiti ploščo pred praskami.

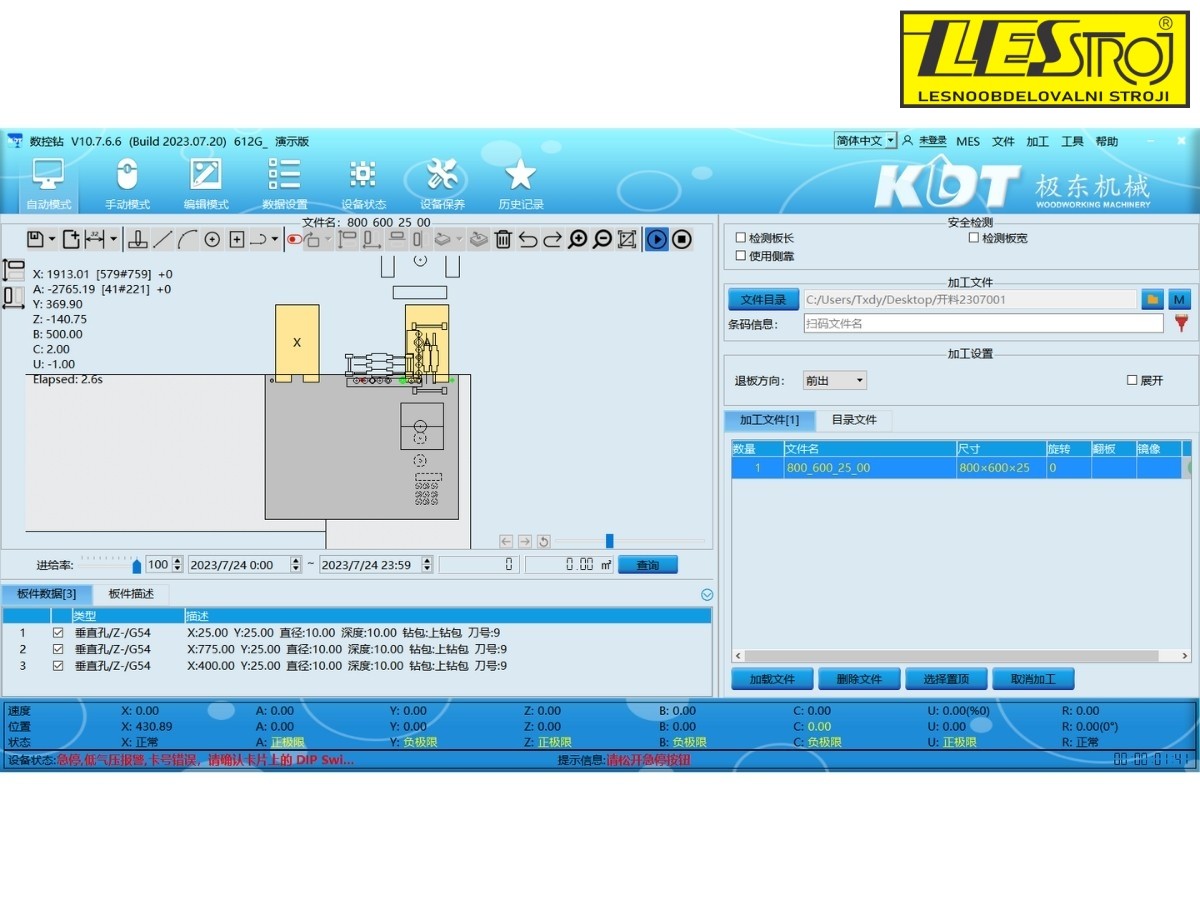

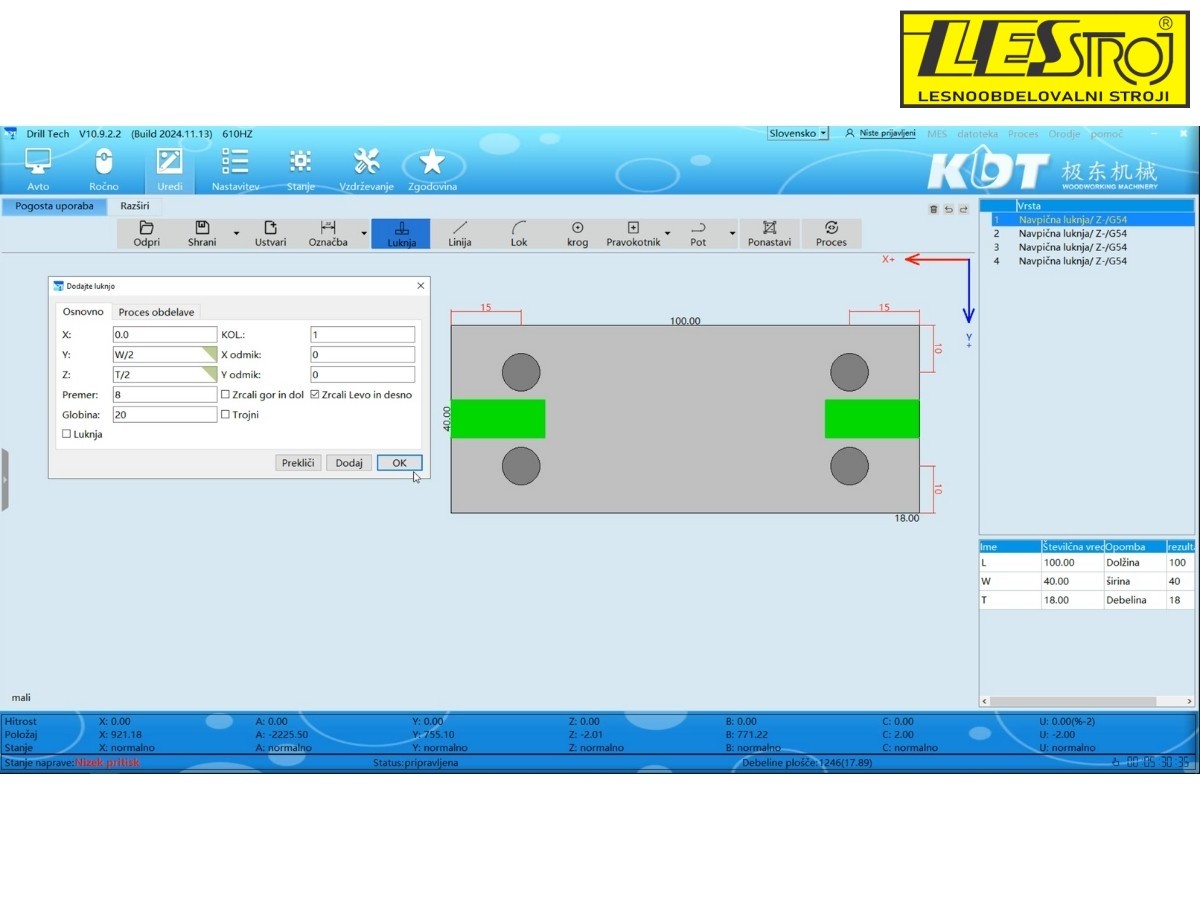

9. Novi krmilni sistem
Prediktivno vrtanje z inteligentnim algoritmom umetne inteligence načrtuje optimalno pot, vrtalna gred pa deluje vnaprej, s čimer se učinkovitost poveča za 15 %.
