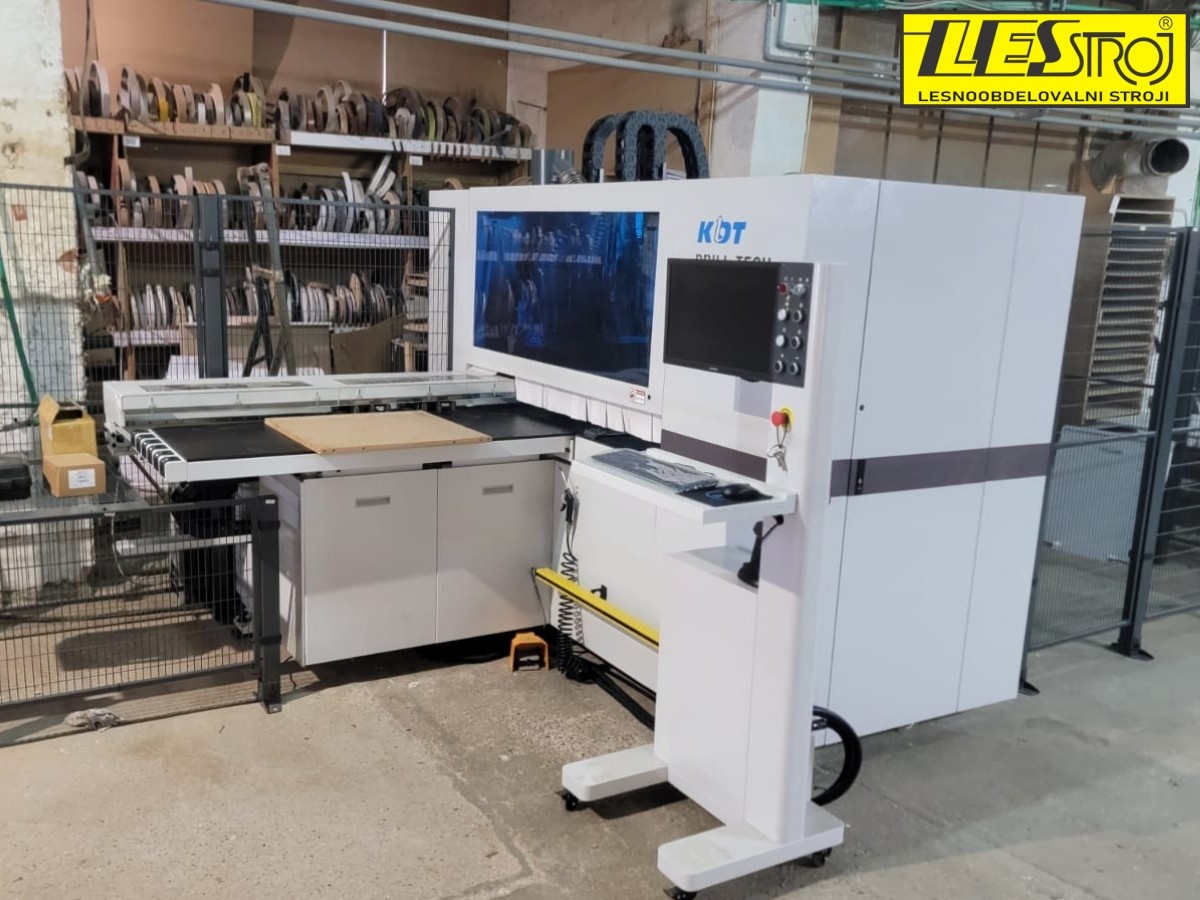

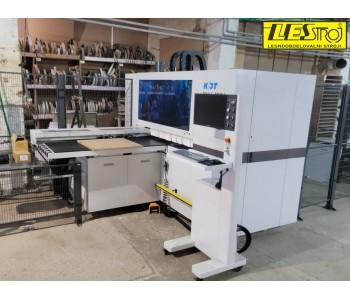

Protočni CNC stroj KDT KD-612NCHSD

Robna marka:

KDT Machinery

Protočni hibridni CNC obradni stroj KDT KN-612 NCHSD omogućuje istodobno bušenje i glodanje dvaju obradaka te potpunu obradu svih šest strana uz iznimnu preciznost i brzinu.
Opremljen je s trima neovisnim bušaćim glavama s ukupno 51 svrdlom, četiri glodalna agregata s automatskom izmjenom alata te utornom pilom – za vrhunsku fleksibilnost i učinkovitost u serijskoj ili pojedinačnoj proizvodnji.
Dvonivojski spremnik alata s 6 pozicija omogućuje brzu pripremu i izmjenu, dok protočni sustav s mogućnošću automatskog vraćanja obratka osigurava neprekinut radni ciklus i maksimalnu produktivnost. AI sučelje, veća bušaća jedinica i fiksna kutna glava s 4 izlaza donose naprednu, preciznu i snažnu obradu za veću iskorištenost stroja i kraće prolazno vrijeme.

Pošaljite upit

Opis
Detalji proizvoda

Opis

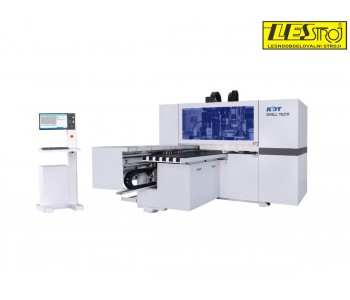

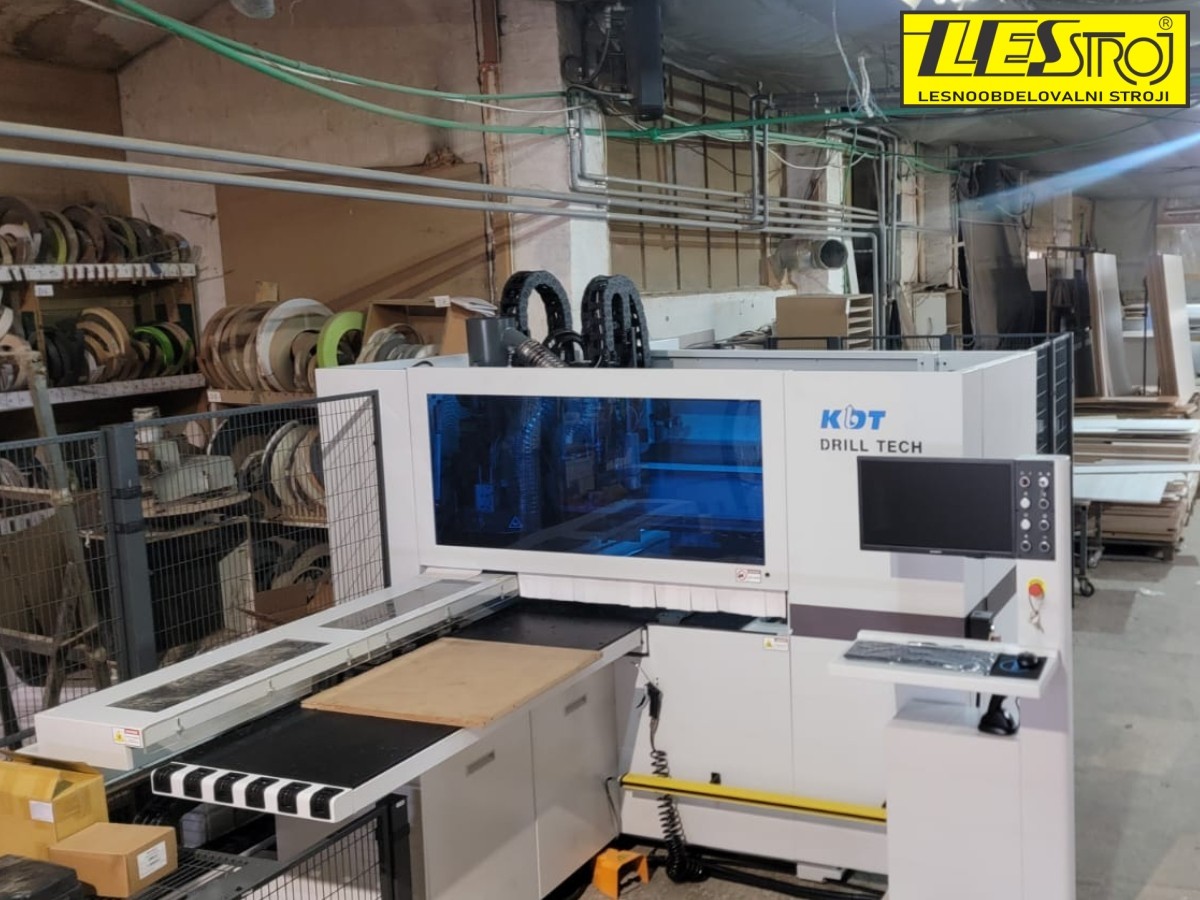

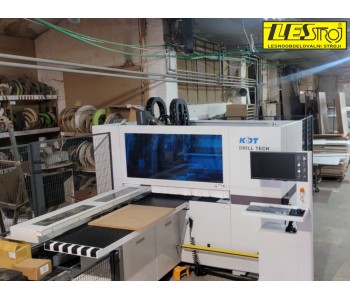

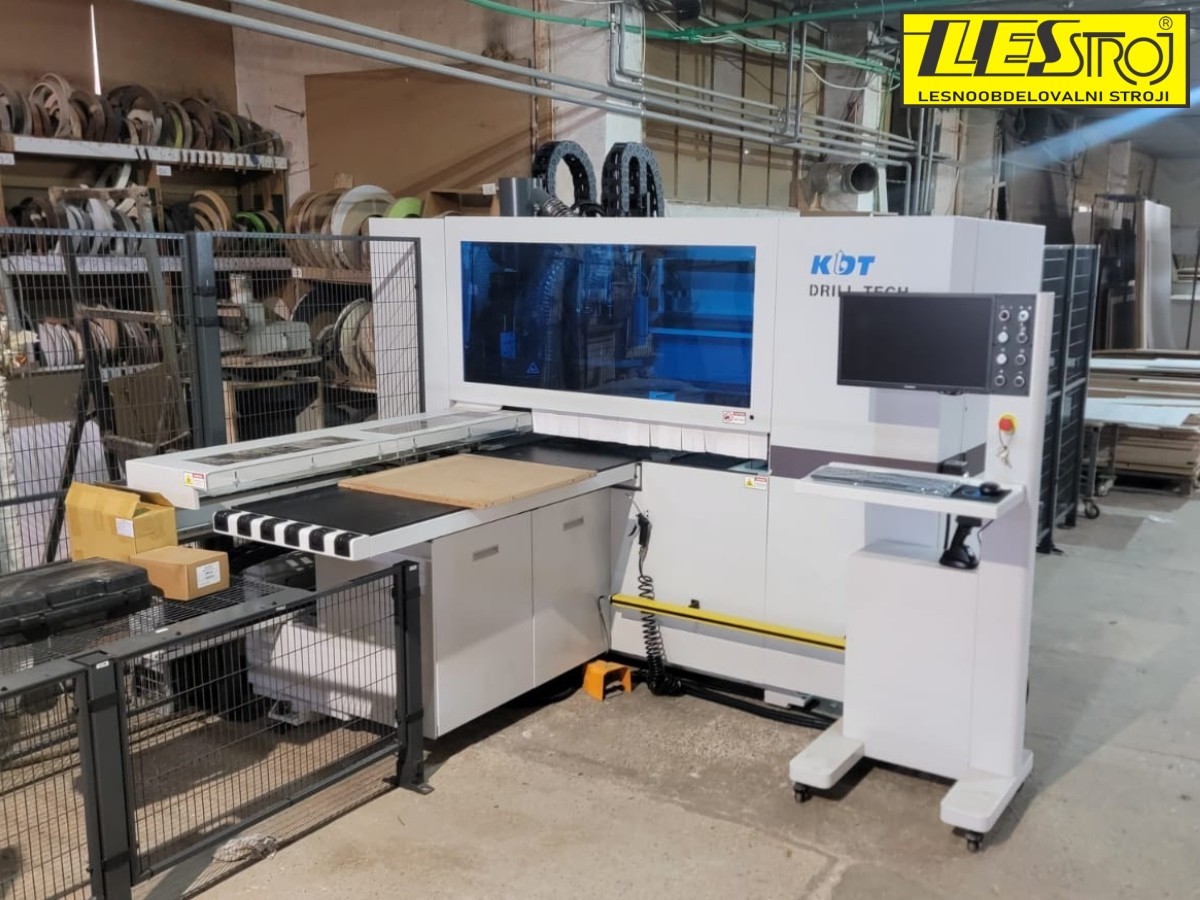

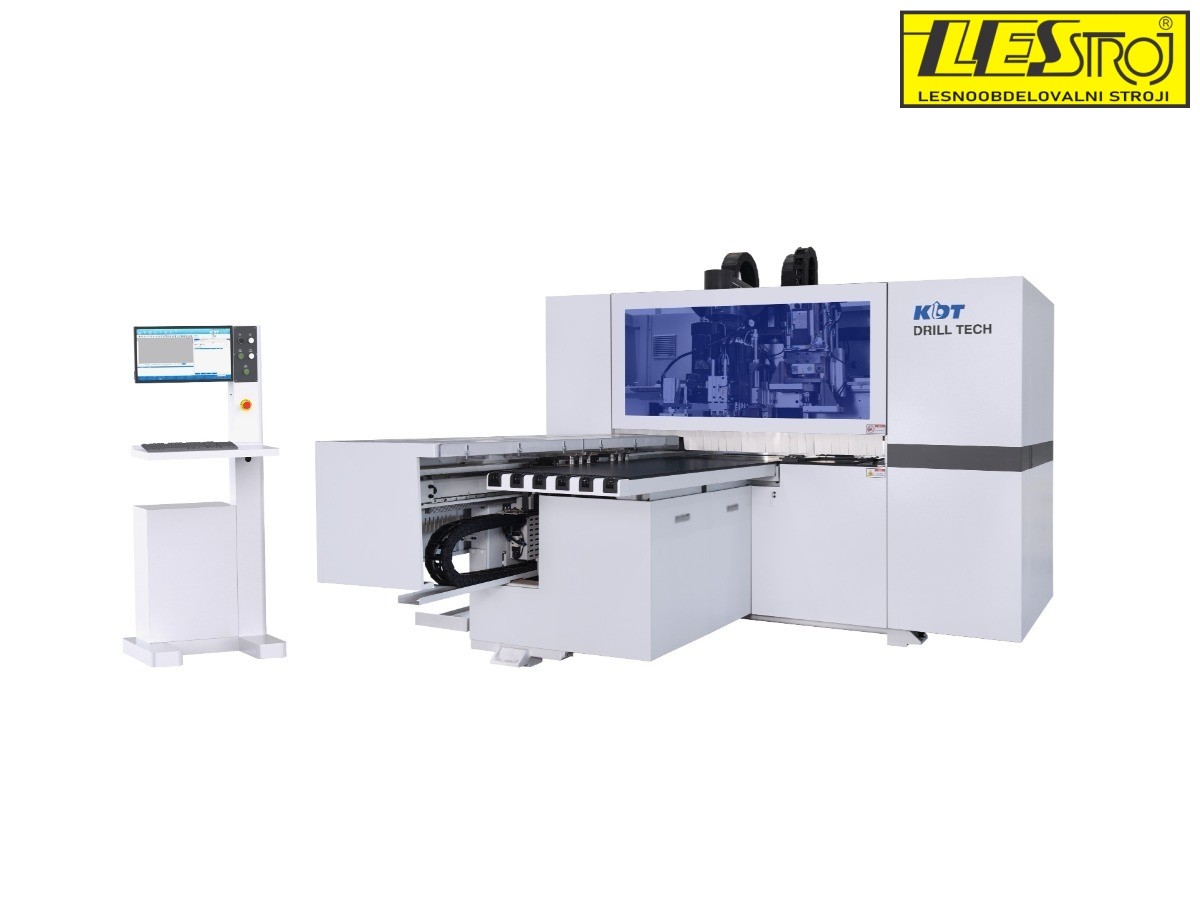

PROTOČNI CNC STROJ KDT KN-612 NCHSD

KDT KN-612 NCHSD izuzetno je produktivan protočni stroj za bušenje, glodanje i piljenje. Odlikuju ga tri neovisne bušilice koje omogućuju obradu dvaju obradaka istodobno i osiguravaju visoku produktivnost. Dvije bušaće glave nalaze se odozgo, a jedna odozdo. Prednost ovog stroja je bočno bušenje s dvama agregatima s gornje strane. Donji bušaći agregat kompaktno je konstruiran kako bi zauzimao što manje prostora. Tako je otvor na radnom stolu manji, a obradak ima veću potporu tijekom bušenja, što osigurava veću stabilnost i preciznost obrade.

Stroj ima integriranu utorenu pilu Ø120 mm namijenjenu izradi utora za leđa ormara.

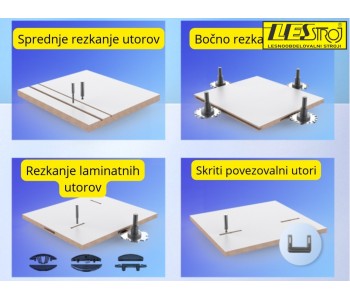

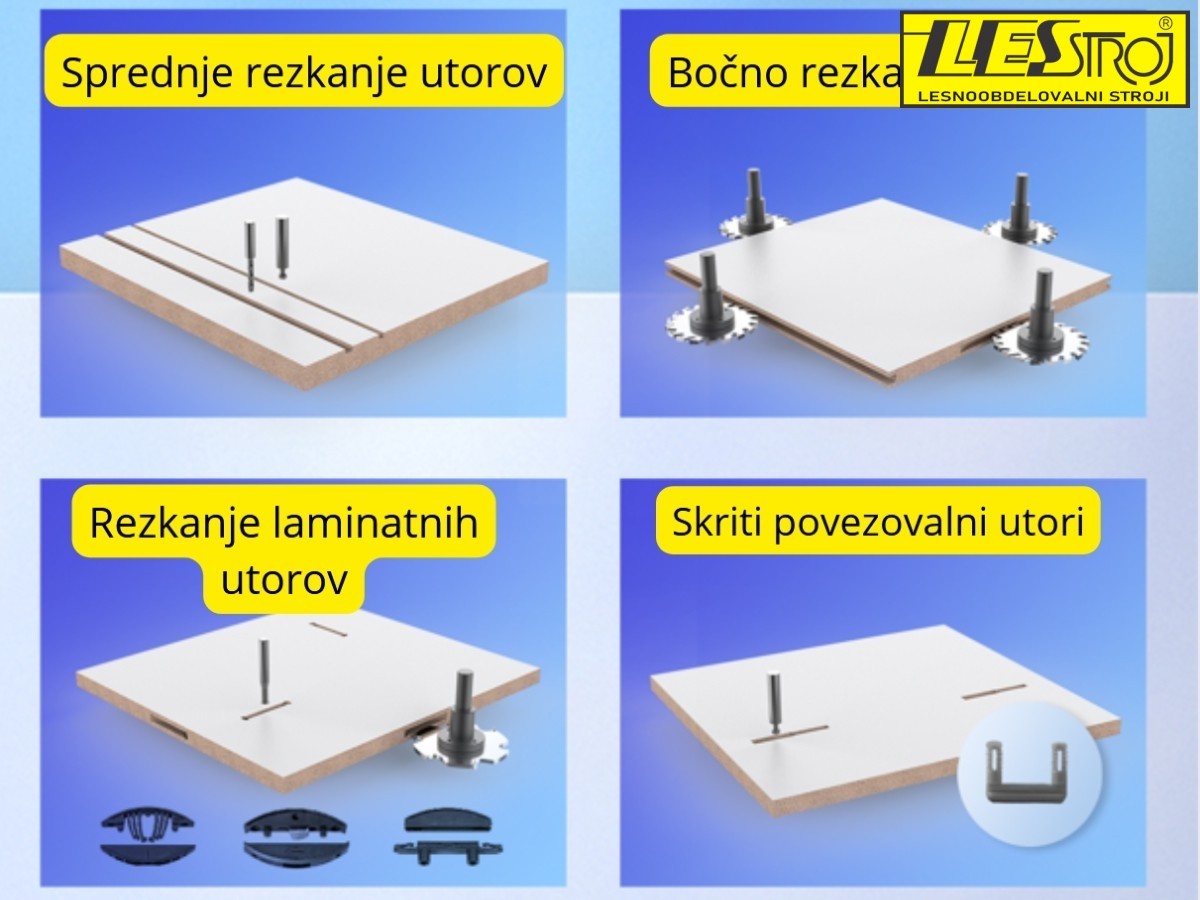

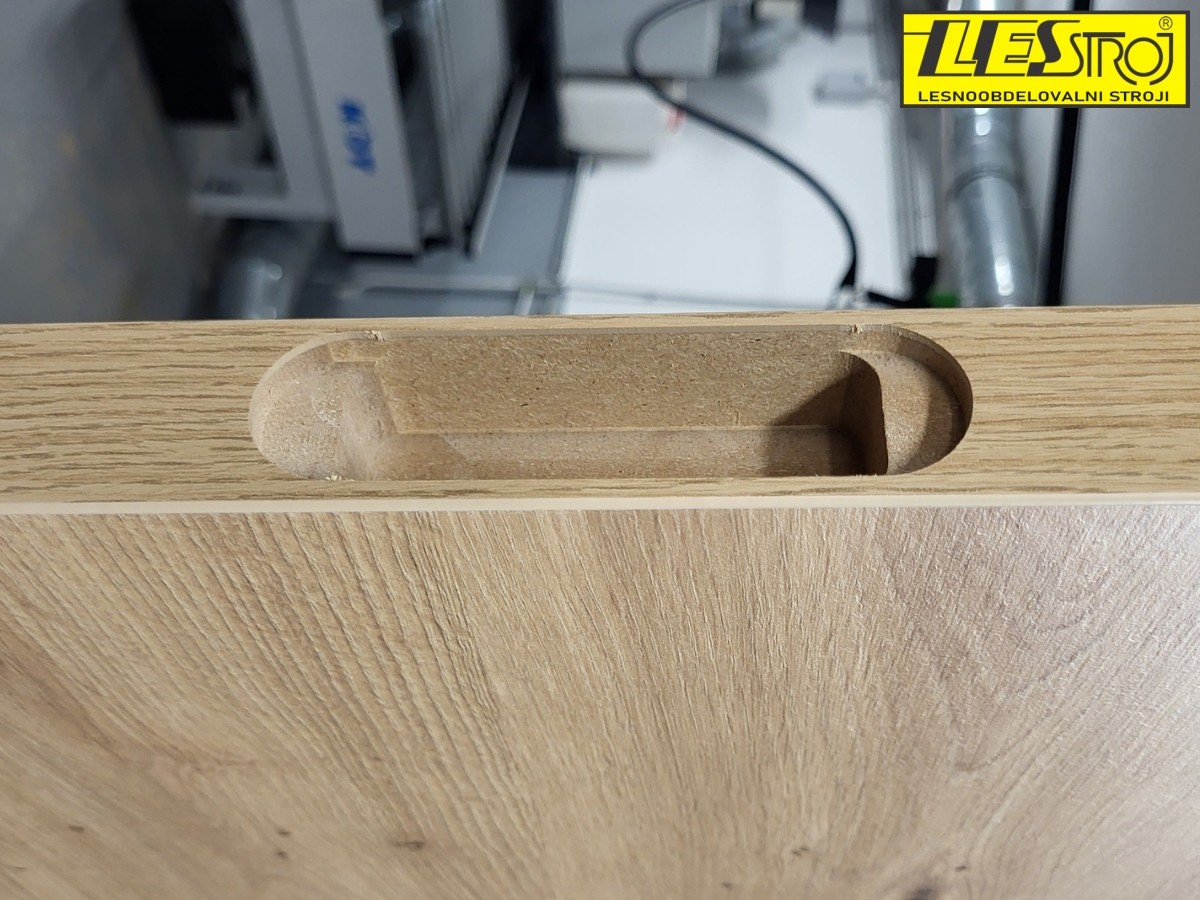

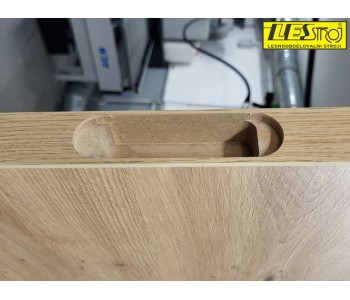

KN-612 NCHSD u opremi ima i četiri neovisna glodačka agregata za utore i izreze sa svih šest strana. Novost je glodač snage 6 kW s fiksnom kutnom glavom s četiri izlaza za bočne utore sa sve četiri strane. Dodatni fiksni donji glodački agregat ima ručnu izmjenu alata, što znači da se ispod nalaze dva glodačka agregata za dva različita utornika. Glavni gornji glodački agregat snage 5,5 kW ima automatsku izmjenu alata sa 6 pozicija.

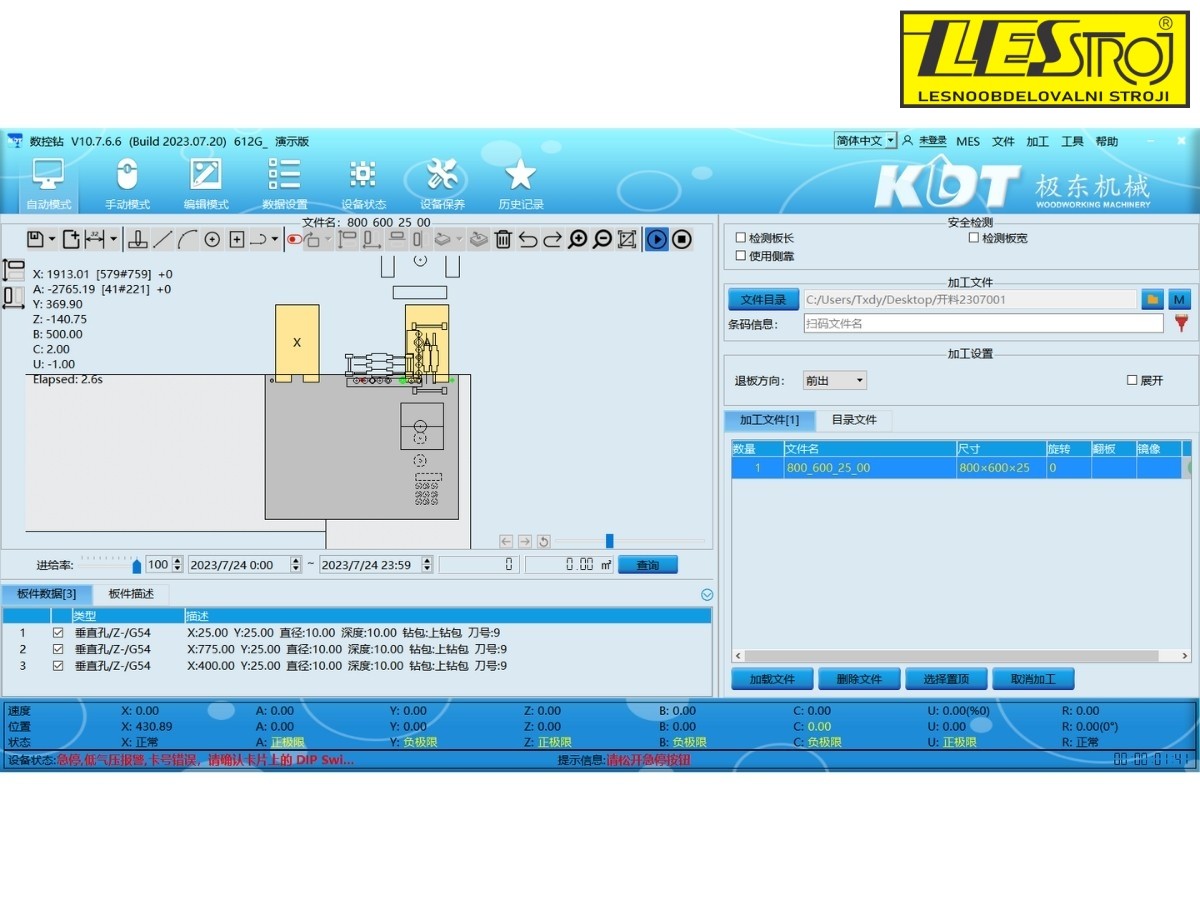

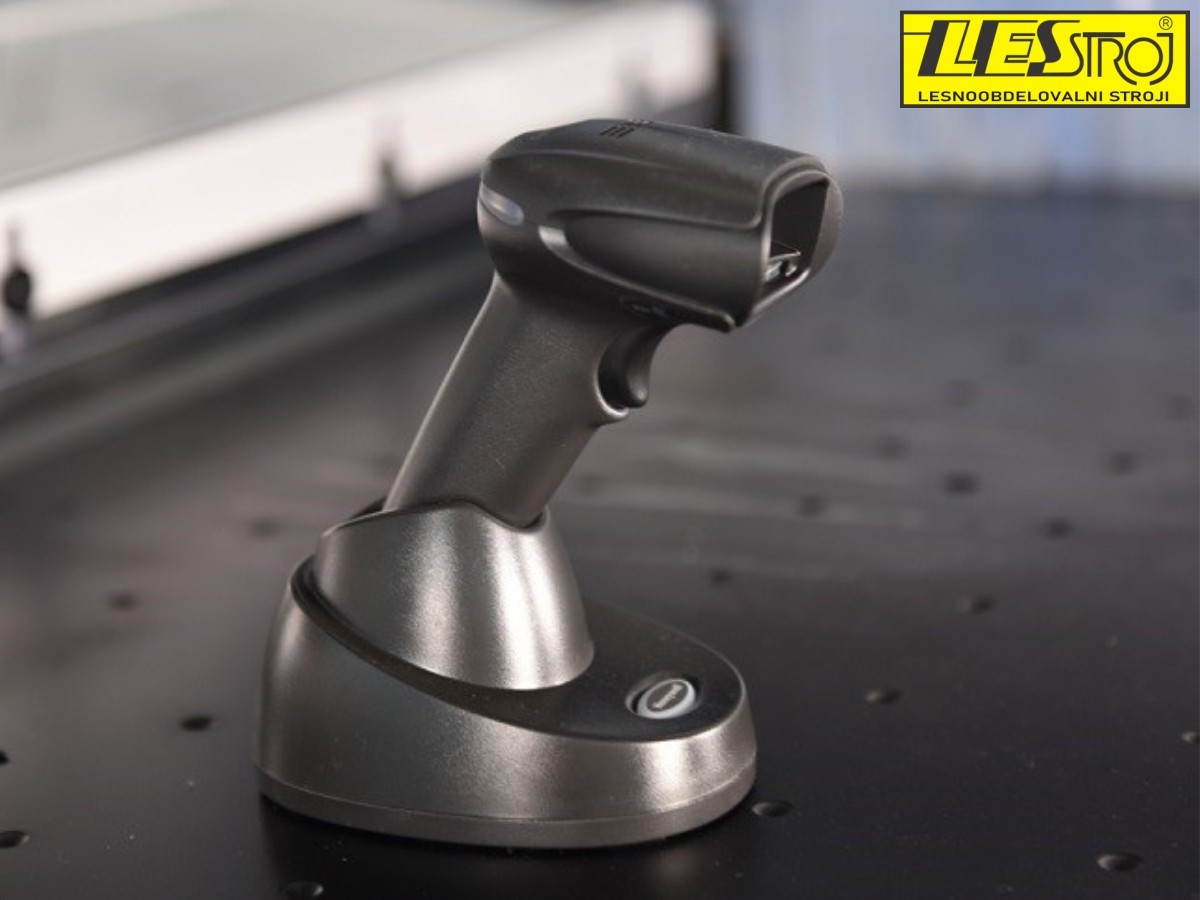

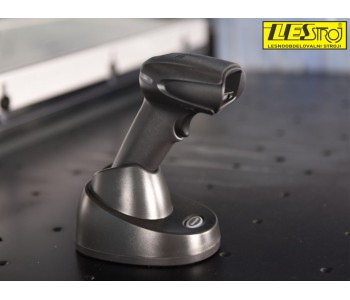

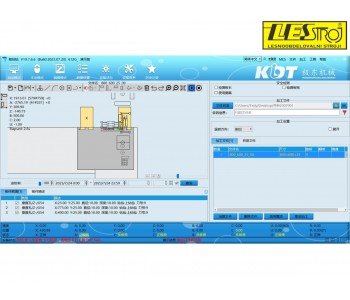

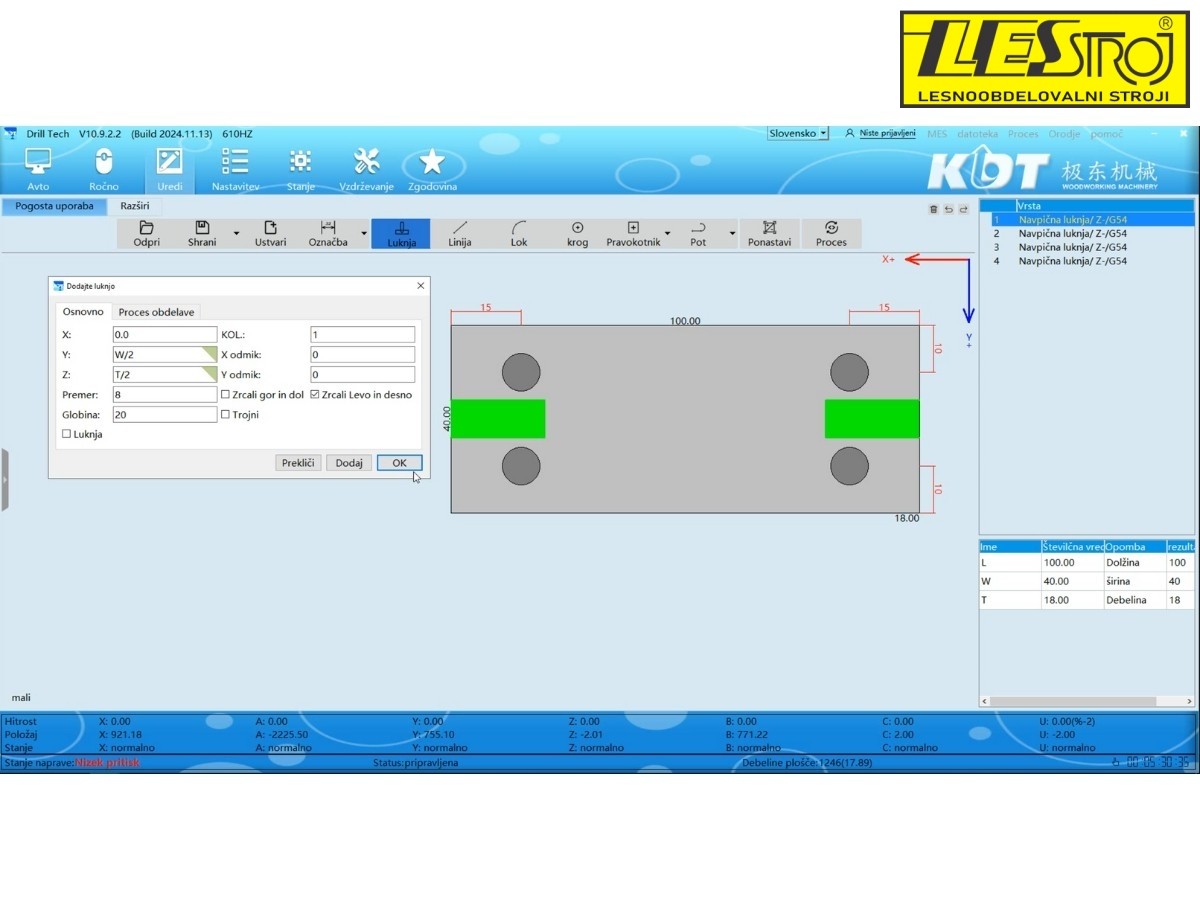

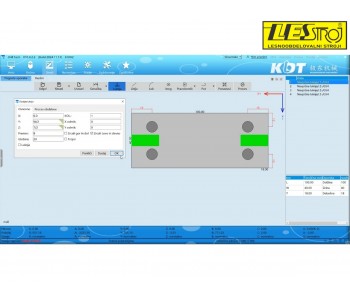

Upravljanje strojem jednostavno je putem industrijskog računala (Windows) i softvera KDT DrillTop. U kompletu se isporučuje čitač barkodova za rad s barkodovima. Stroj podržava ONLINE servis putem TeamViewera, a programi se mogu izrađivati i na stroju i u uredu. U kompletu je uključena 1-godišnja licenca za LestrojBOX za automatsko kreiranje namještaja.

Dvostrane neovisne stezaljke omogućuju brži i precizniji rad. Duljina vodilica stezaljki iznosi 5500 mm, što omogućuje obradu dugih komada bez ponovnog prihvata. Ulazni zračni stol olakšava pomicanje obradaka s osjetljivom površinom, dok poprečni transportni sustav omogućuje izlaz iz stroja. Transportna traka odvodi otpadni materijal.

Stroj je jednostavan za upotrebu, ne zahtijeva mehanička podešavanja, a zahvaljujući korištenju barkodova nije potreban iskusan operater.

TEHNIČKE ZNAČAJKE:

3 neovisne bušilice (ukupno 51 svrdlo)
4 glodačka agregata (gornji 5,5 kW s ATC 6 pozicija, gornji fiksni 6 kW s 4 izlaza, 2 donja po 3,5 kW)
Integrirana utorna pila Ø120 × 20 × 4 mm
Dvostrane neovisne stezaljke, brzina 140 m/min
Obrada sa svih šest strana
Ulazni zračni stol i izlazni transportni uređaj
Čitač barkodova i CE sigurnosne zaštite
Dimenzije obratka: 70–3000 × 35–1220 × 9–60 mm
Brzina pomaka stezaljki: 140 m/min; Y: 90 m/min; Z: 50 m/min
Priključna snaga: maks. 37,22 kW; težina: 4000 kg

Detalji proizvoda

1. Bušilice

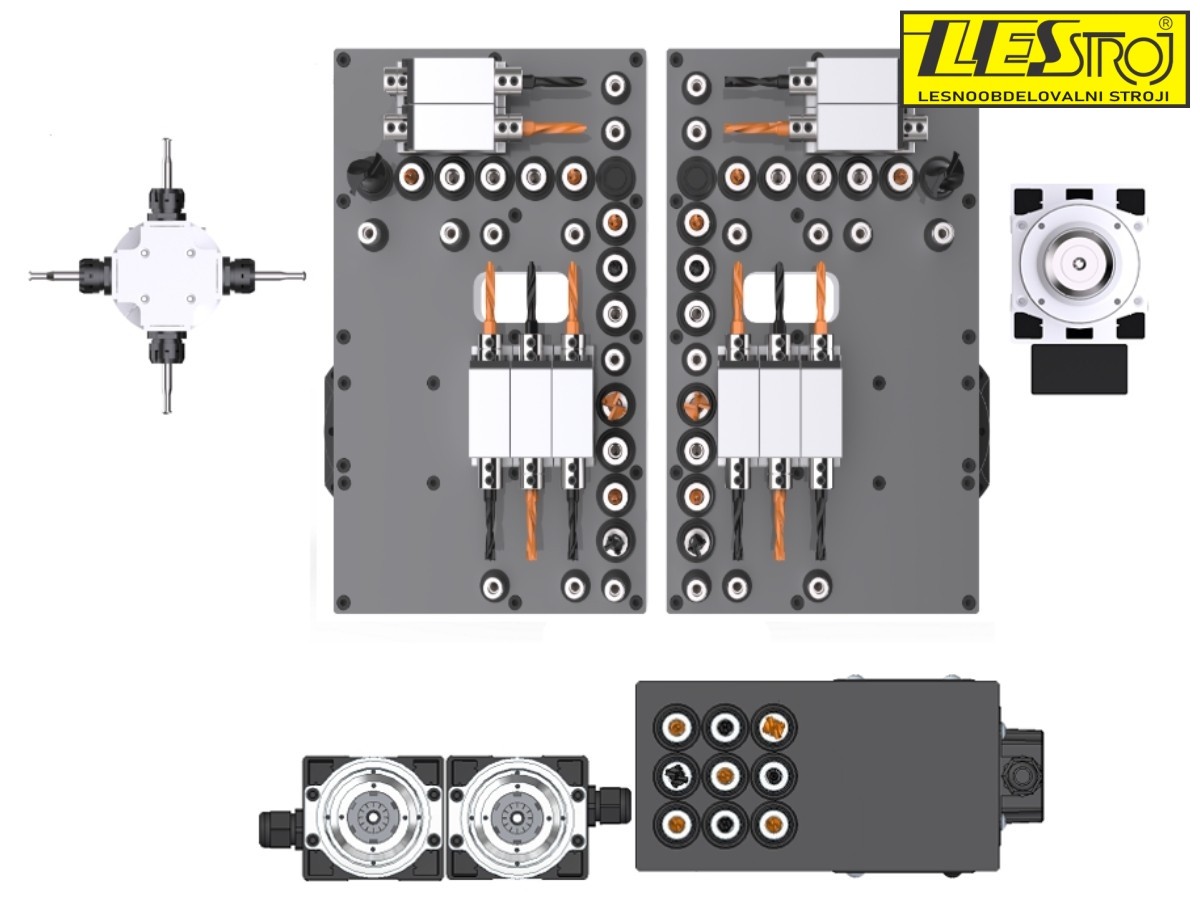

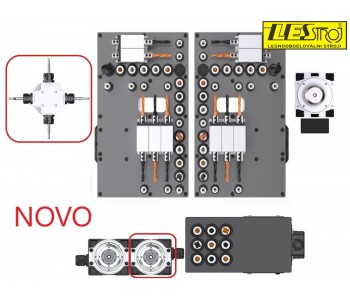

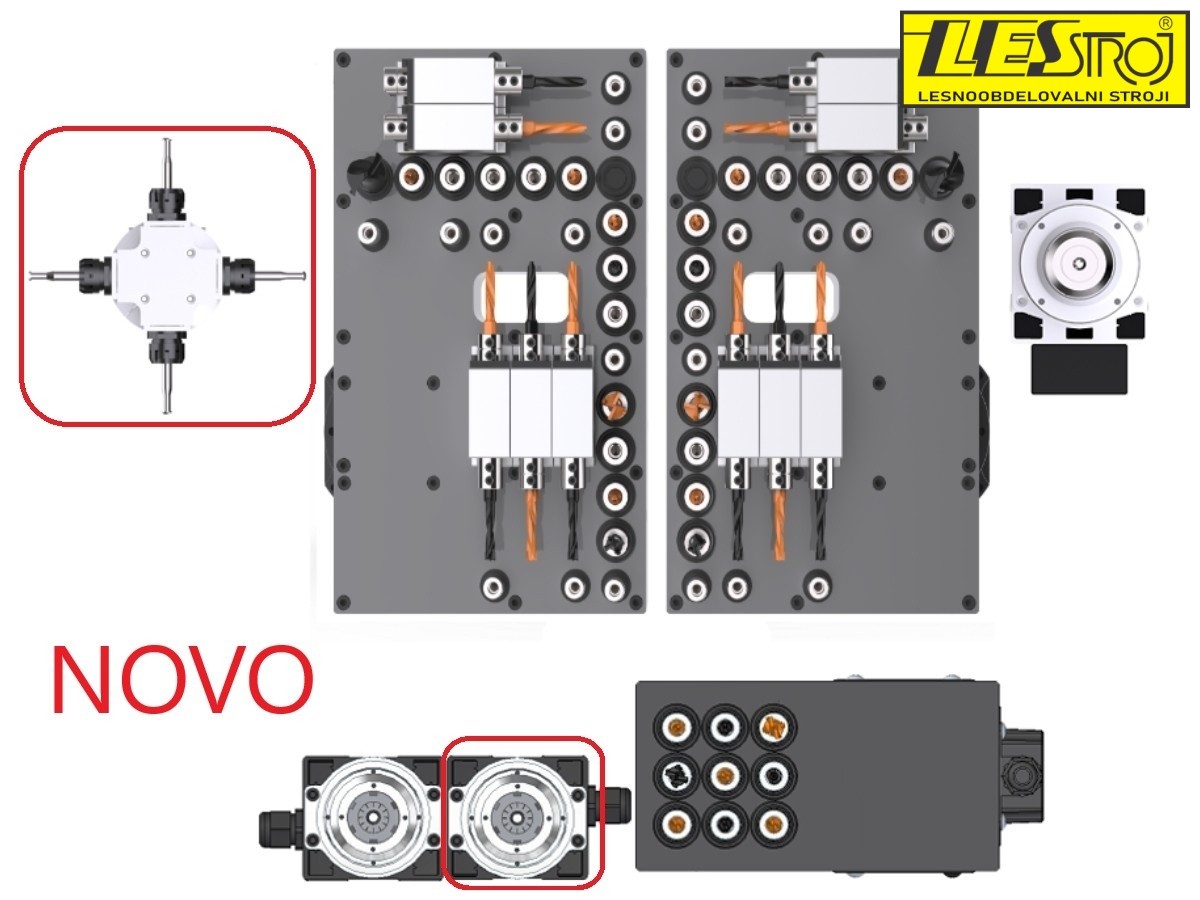

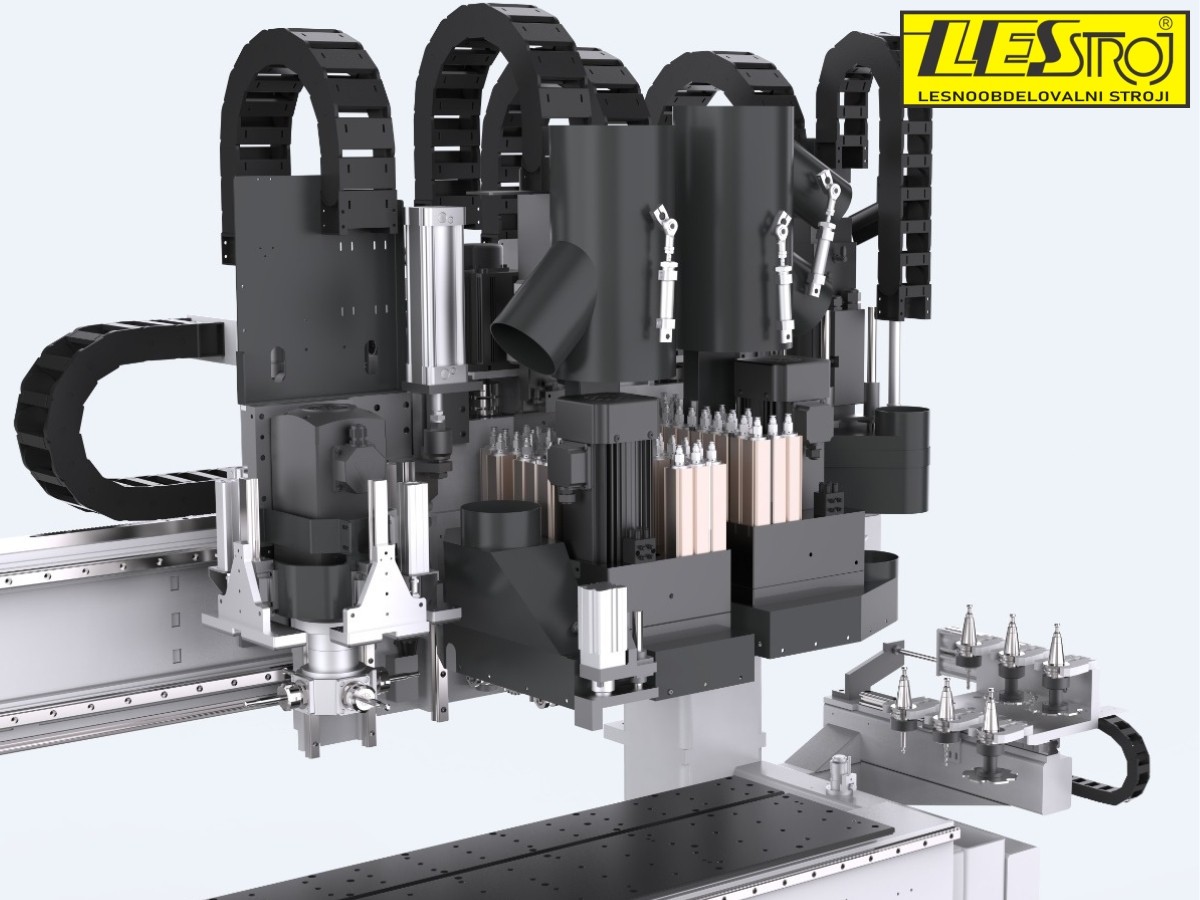

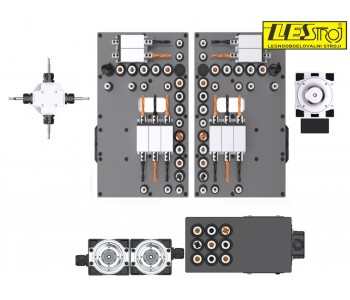

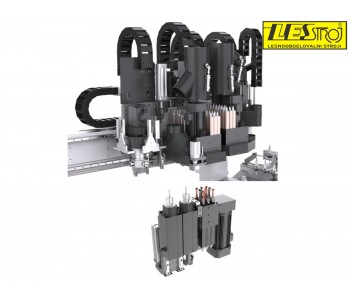

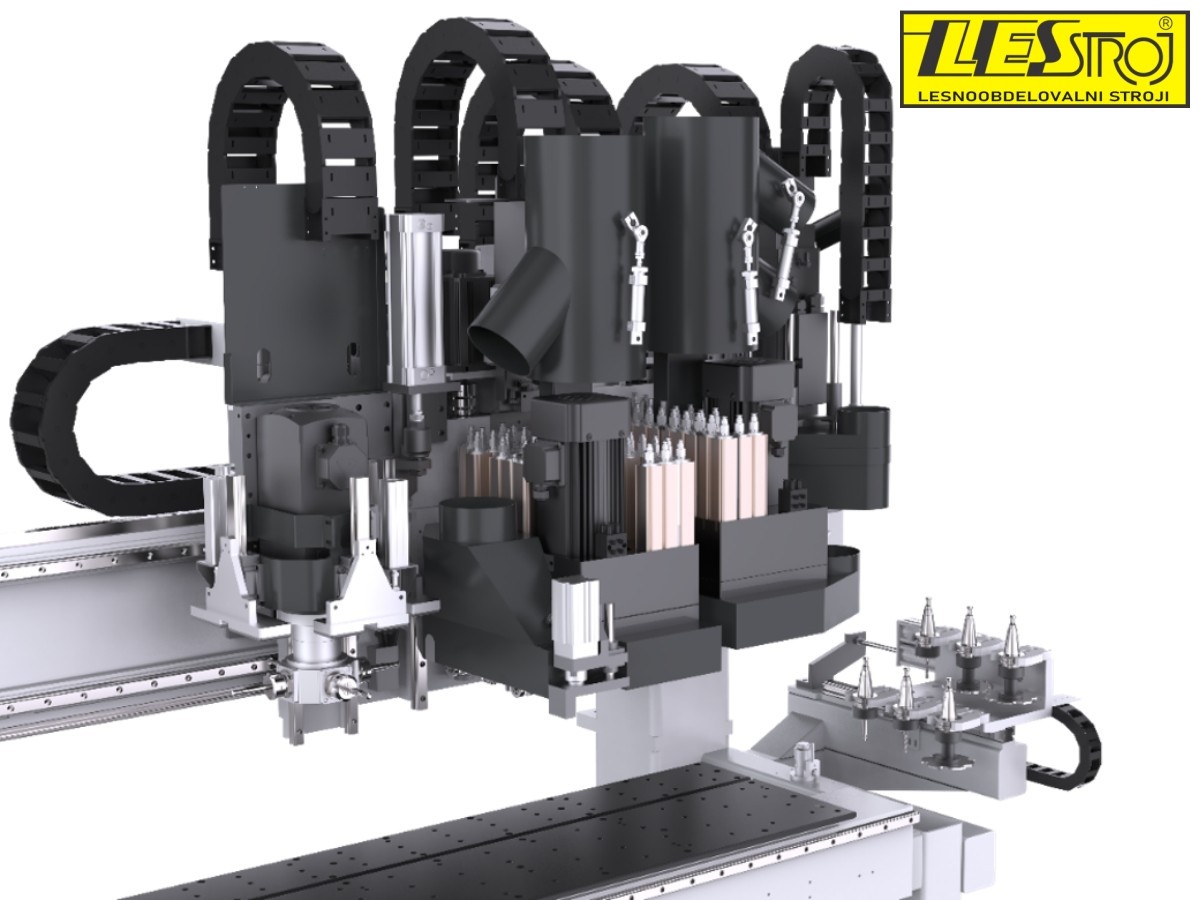

Gornja vertikalna bušilica 26V + horizontalna bušilica 16H + donja vertikalna bušilica 9V. Gornji i donji bušaći paketi rade usklađeno, pokrivaju veliku površinu, optimiziraju bušenje i povećavaju učinkovitost.

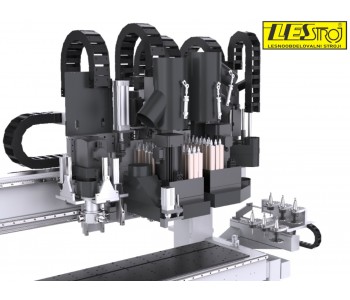

2. Raspored vretena

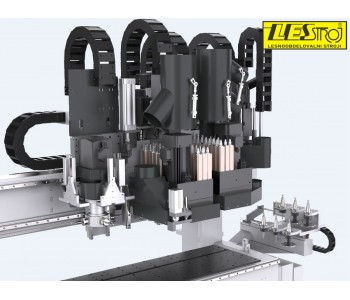

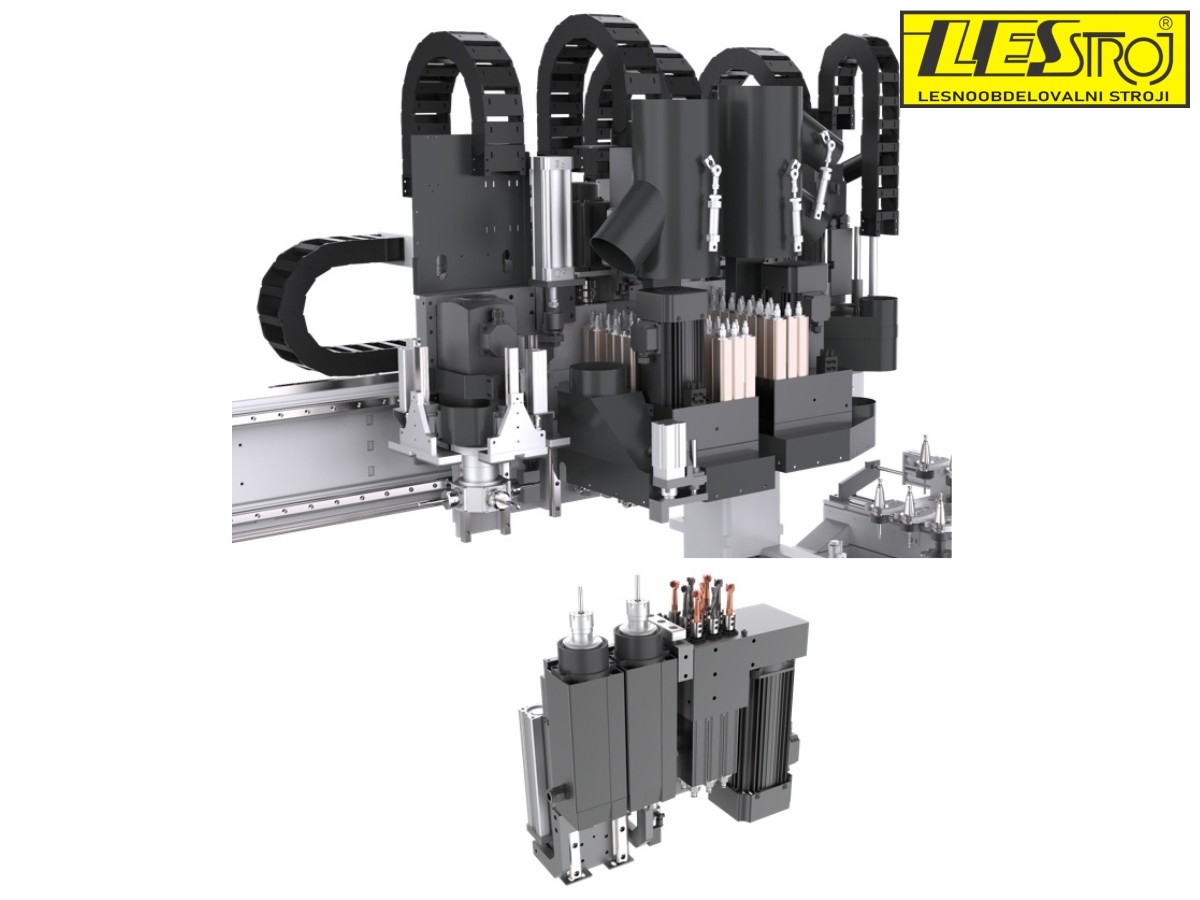

Gornji dio: motor za bočno glodanje snage 6 kW, s većom snagom i učinkovitošću za bočno rezanje. Agregat je postavljen neovisno, što olakšava ugradnju alata, održavanje i servisiranje, a može biti opremljen jednostranim ili četverostranim agregatom.

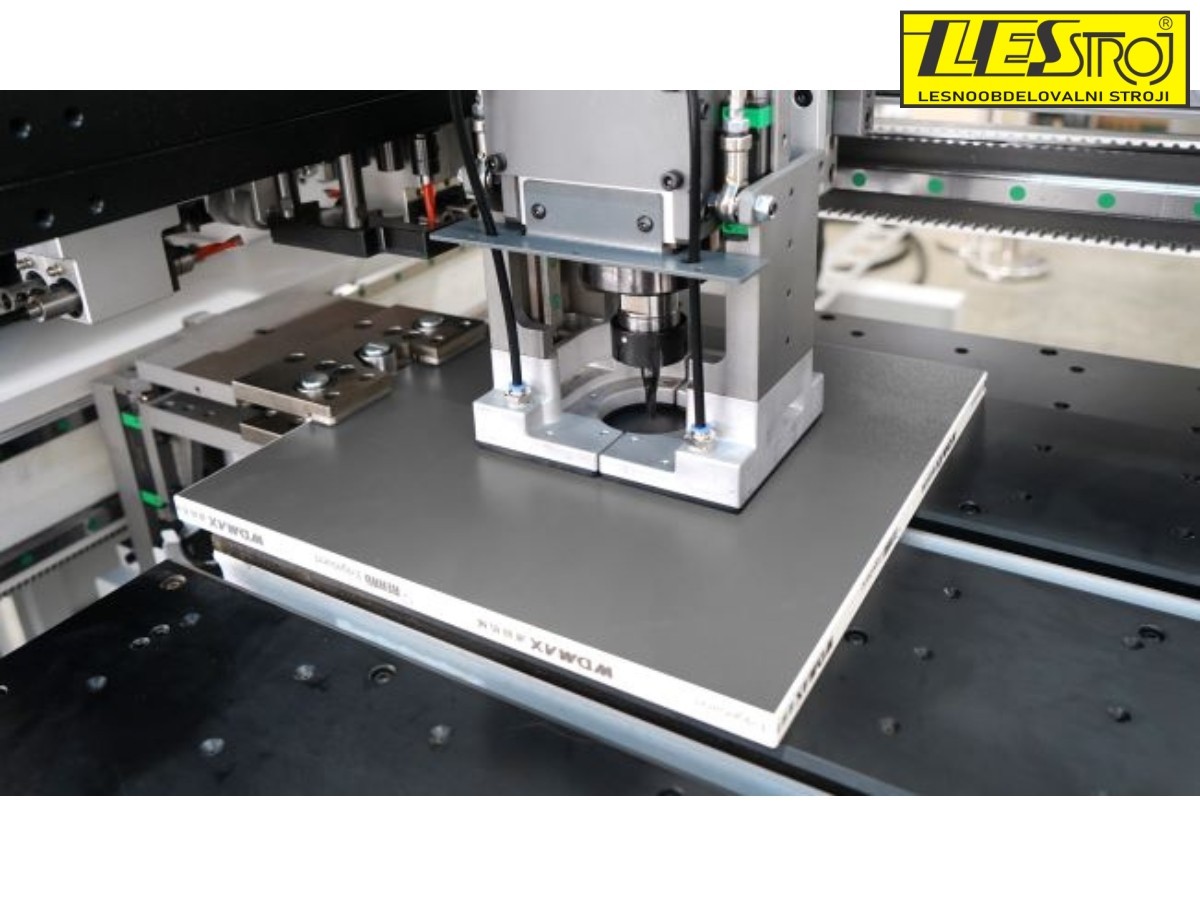

Donji dio: dvostruko vreteno 3,5 kW × 2, koje se može opremiti rezbarijskim i ravnim alatima, čime se postiže veća preciznost pri rezbarenju.

3. Dvoslojno vreteno s 6 pozicija za automatsku izmjenu alata (ATC)
Dva sloja s po 6 pozicija omogućuju upotrebu različitih alata različitih specifikacija. Mogu se pohraniti horizontalne oštrice za grubo glodanje i laminatnu obradu. Sustav omogućuje automatsko podešavanje i prepoznavanje duljine alata.

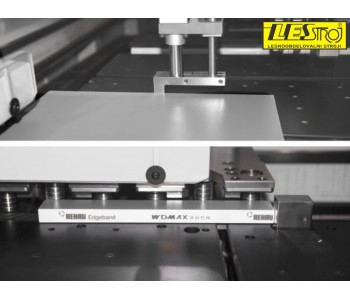

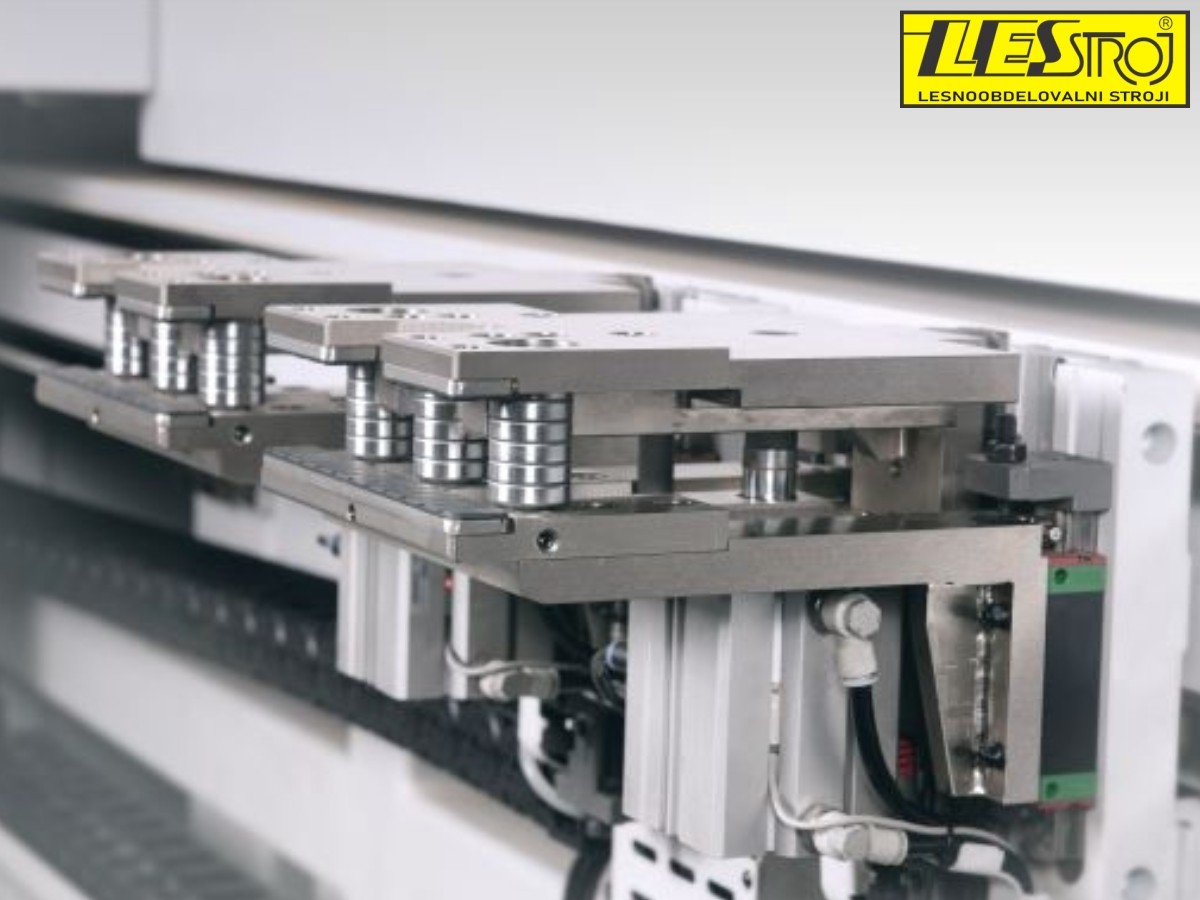

4. Pozicionirajuća šipka s tri ležaja
Omogućuje precizno pozicioniranje manjih ploča, bez oštećenja pri zamjeni hvataljke.

5. Dvostruki uređaj za pozicioniranje
Moguć je odabir između dva načina pozicioniranja, ovisno o dimenziji ploče.

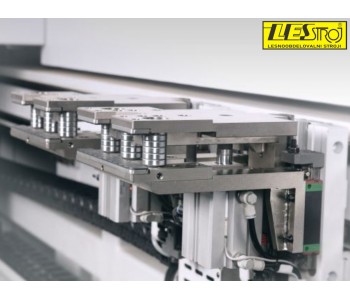

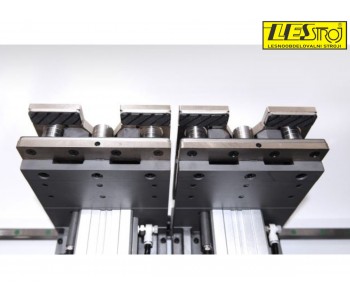

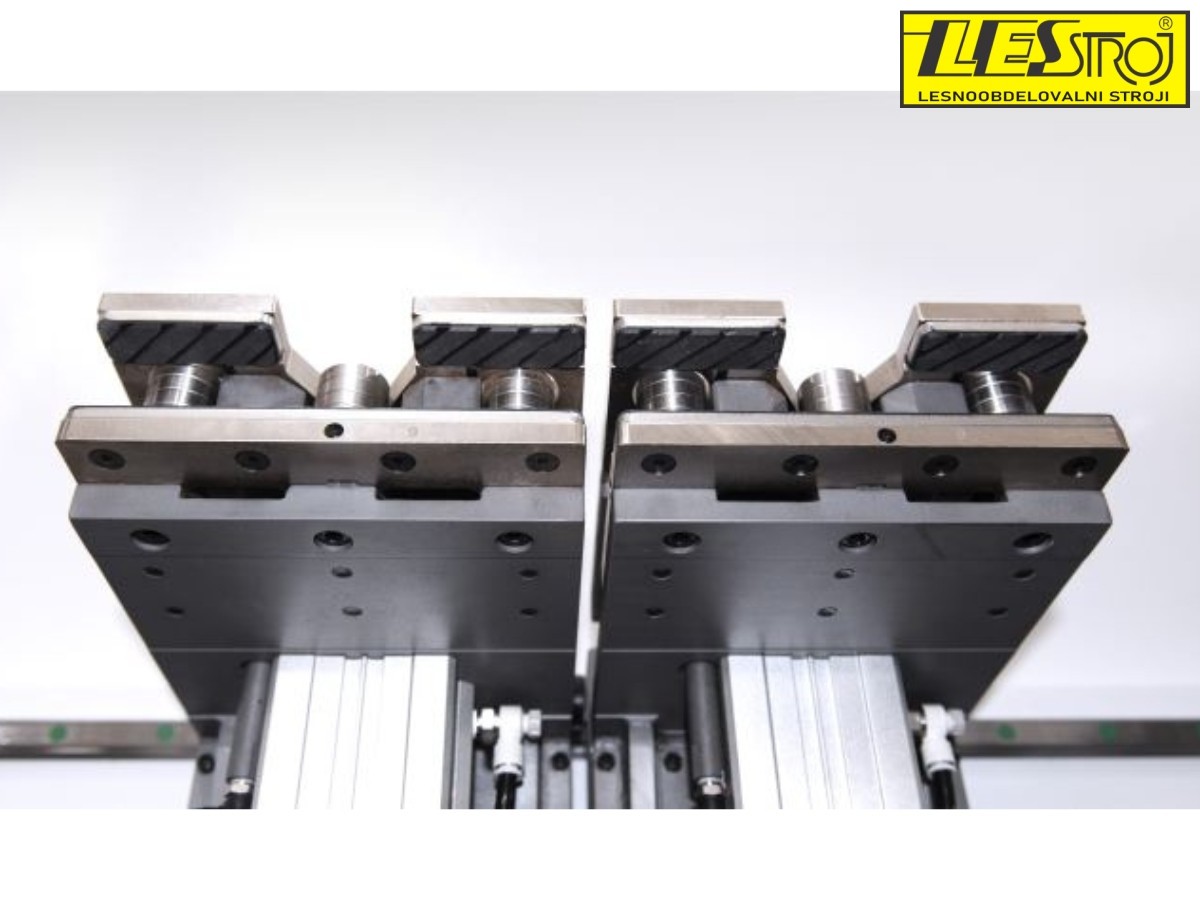

6. Plutajuće hvataljke s funkcijom automatskog čišćenja
Vodilica duljine 5,5 m omogućuje brzinu kretanja hvataljke do 140 m/min, pri čemu se učinkovito uklanja prašina s površine ploče.

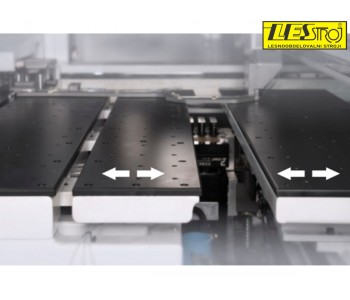

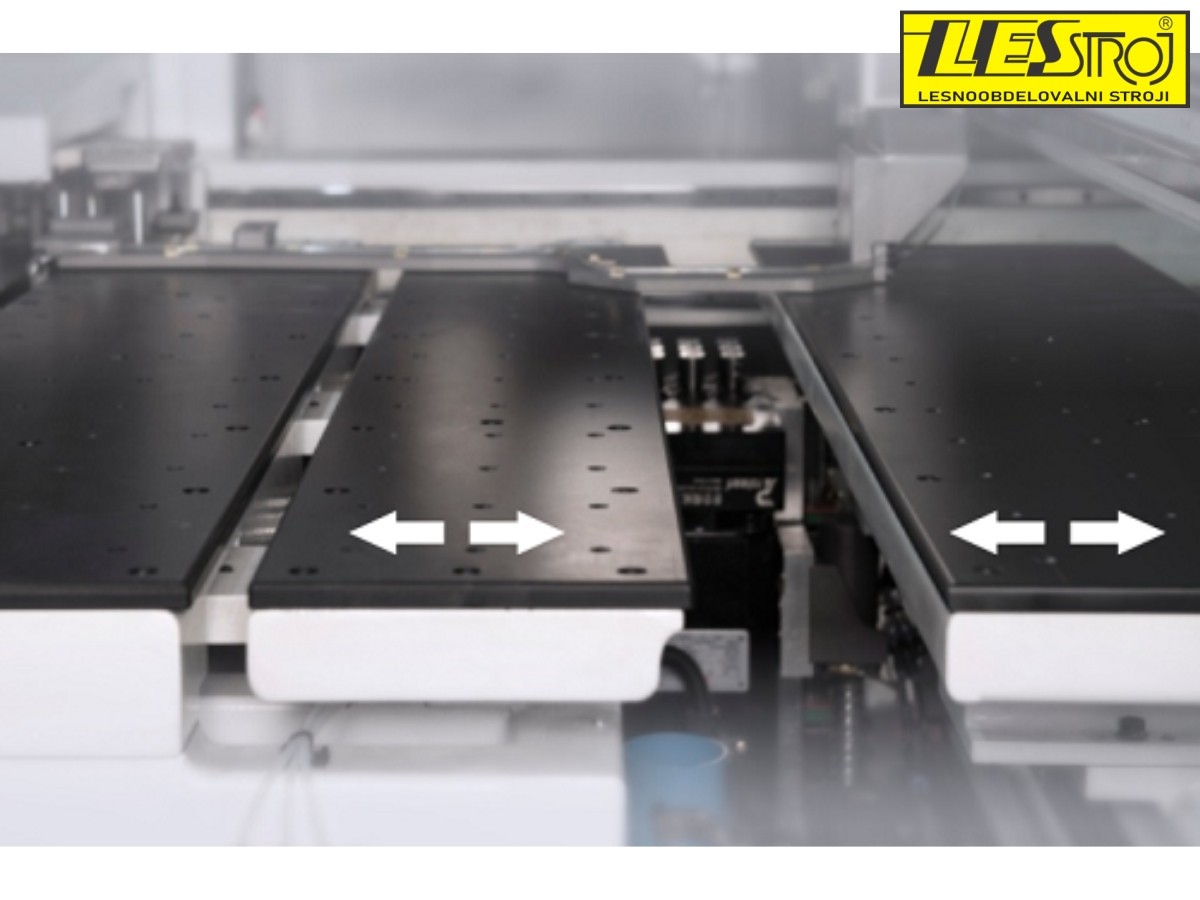

7. Dvostruka translacijska zračna ploča (patent)
Plutajuća platforma s više radnih segmenata omogućuje pametnije izbjegavanje i optimalnu potporu tijekom obrade.

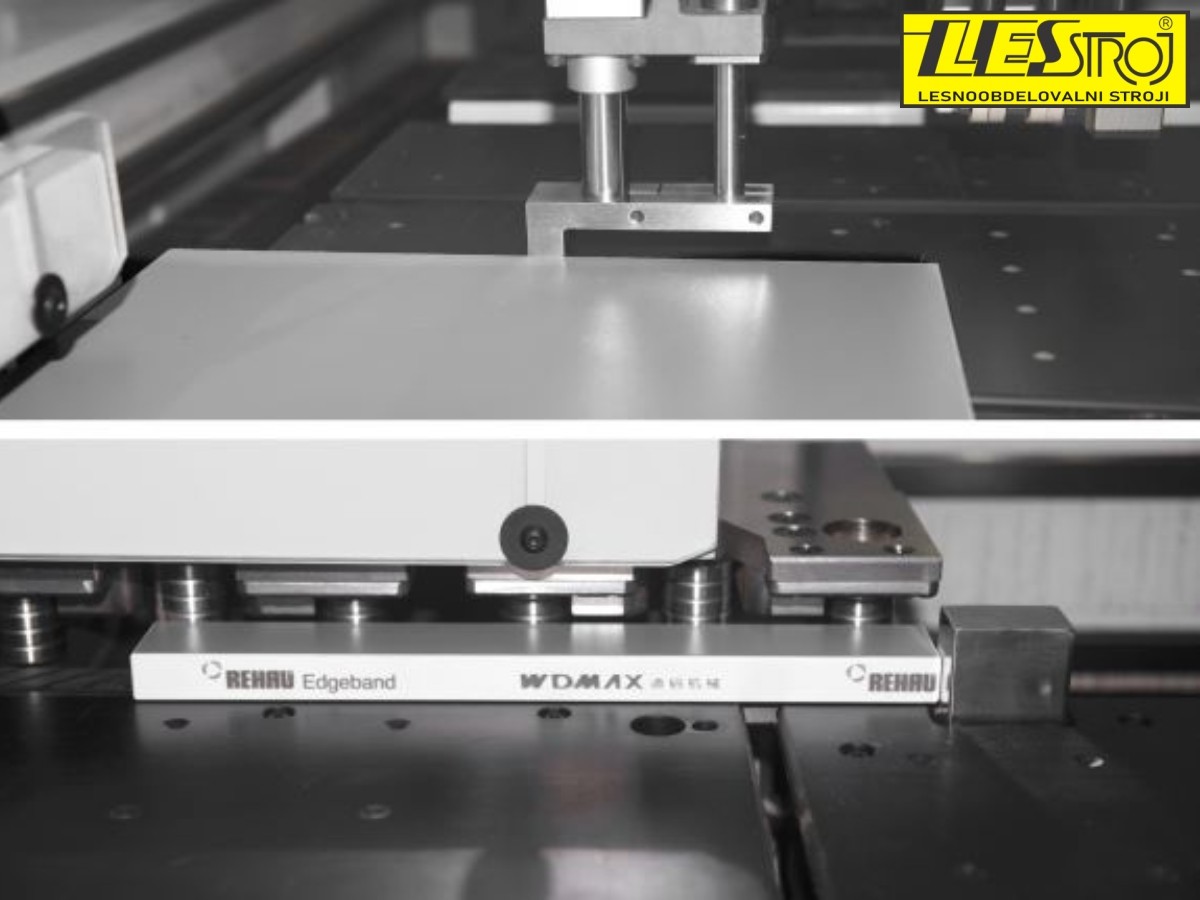

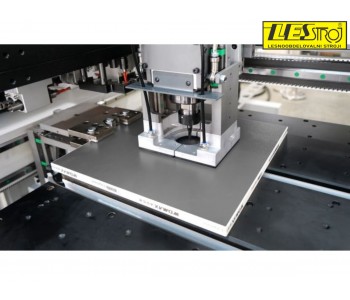

8. Zračna pritisna ploča (patent)
Pokriva veliku površinu, osigurava minimalne vibracije tijekom obrade i visoku preciznost, a istovremeno štiti ploču od ogrebotina.

9. Novi upravljački sustav
Prediktivno bušenje s inteligentnim algoritmom umjetne inteligencije planira optimalnu putanju, a bušaća osovina djeluje unaprijed, čime se učinkovitost povećava za 15 %.
