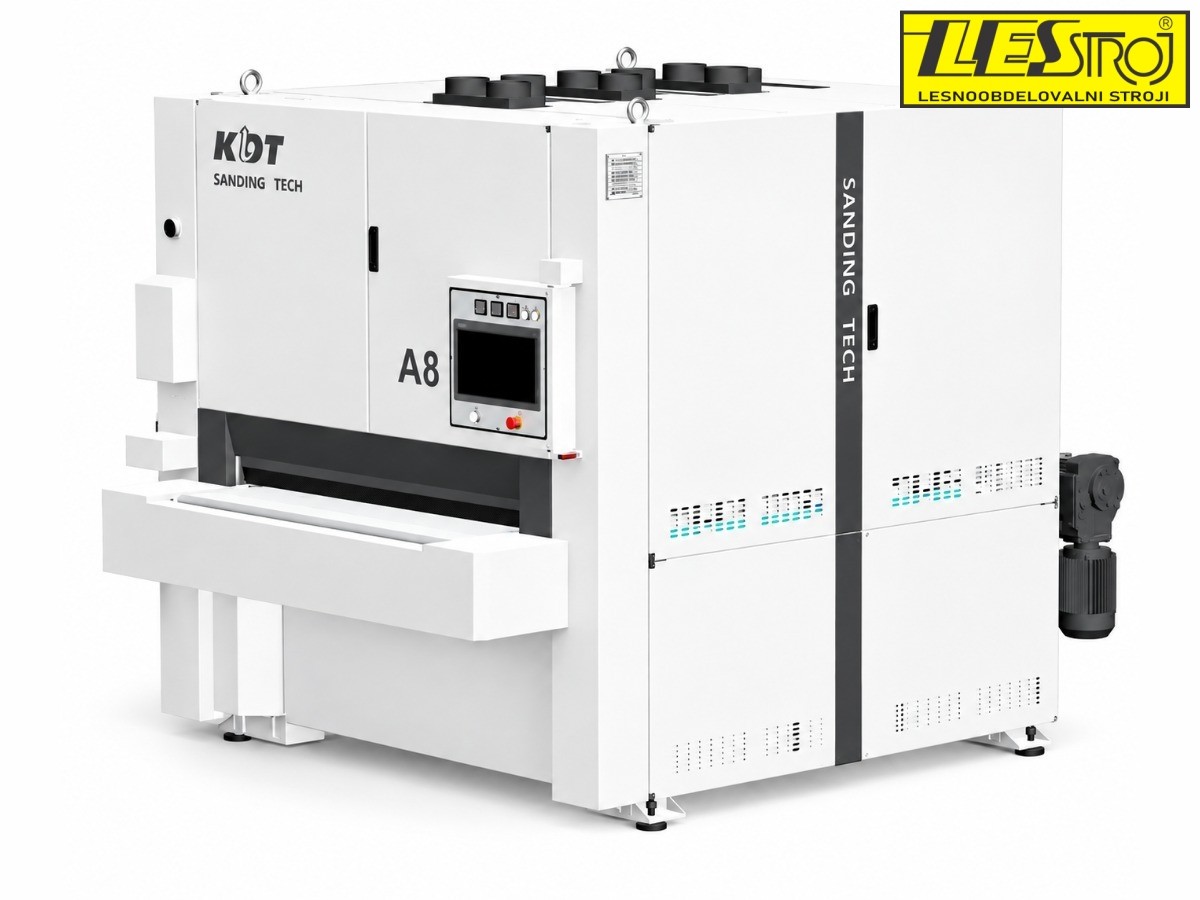

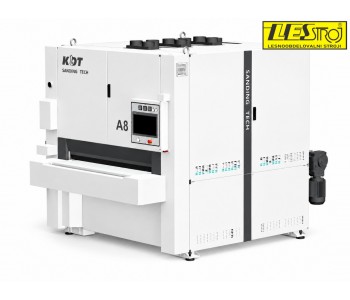

Kontaktna brusilka KDT A8
Avtomatska kontaktna brusilka KDT A8 s tremi brusilnimi agregati in elektronsko segmentiranim tamponom za natančno kalibriranje ter fino brušenje površin. Delovna širina 1300 mm.
Avtomatska kontaktna brusilka KDT A8-1300RRHC je profesionalni širokotračni brusilni stroj, namenjen kalibriranju in finemu brušenju lesenih ter drugih ploščnih materialov. Stroj je opremljen s tremi brusilnimi agregati, ki zagotavljajo visoko kakovost obdelave in natančno končno površino.
Prva dva agregata sta opremljena z brusilnima valjema premera 190 mm, tretji agregat pa ima elektronsko segmentiran brusilni tampon s 30 segmenti, ki omogoča natančno prilagajanje različnim površinam in preprečuje prekomerno brušenje robov.
Stroj ima vakuumsko transportno mizo, ki zagotavlja stabilen pomik tudi manjših obdelovancev. Opremljen je s samodejnim merjenjem debeline obdelovanca, frekvenčnimi pretvorniki za prilagajanje hitrosti brušenja, čistilno krtačo in sistemom za odpihovanje prahu. Upravljanje poteka preko preglednega zaslona na dotik.
Tehnične lastnosti:
Delovna širina: 50–1300 mm
Delovna debelina: 5–150 mm
Hitrost podajanja: 4–20 m/min
Število brusilnih agregatov: 3
Prvi brusilni agregat: valj Ø190 mm, 15 kW
Drugi brusilni agregat: valj Ø190 mm, 11 kW
Tretji brusilni agregat: elektronski segmentni tampon, 11 kW
Elektronski tampon: 30 segmentov, 80 območij
Dimenzija brusnih trakov: 2620 × 1330 mm
Moč vakuumske mize: 7,5 kW
Čistilna krtača: Ø140 mm
Skupna moč: 49 kW
Dimenzije stroja: 3300 × 2200 × 2400 mm
Teža stroja: 4200 kg
Potek obdelave – 3 brusilni agregati
1. Kalibrirni brusilni valj Ø190 mm, 15 kW s frekvenčnim pretvornikom
2. Brusilni valj Ø190 mm (65 Sh), 11 kW s frekvenčnim pretvornikom
3. Vzdolžni segmentirani elektronski tampon SUPER FINIŠER s 30 segmenti, 11 kW s frekvenčnim pretvornikom
4. Čistilna krtača Ø140 mm
5. Letev s pihalniki
Vsi agregati imajo samodejni vklop/izklop.
Vakuumska podajalna miza
Vakuumski sistem moči 7,5 kW zanesljivo drži obdelovance – zelo učinkovit pri majhnih panelih z gladko površino, hkrati pa izboljša čiščenje transportnega traku.
Robustna miza je vgrajena na brušenih cilindrih s samodejnim centriranjem traku, ki preprečuje zastoje in podaljša življenjsko dobo traku. Čistilni valj med delovanjem sproti odstranjuje prah s traku, zato je ročnega čiščenja manj, prah pa se ne prijema spodnje strani panela.
Senzor debeline in delovna višina do 150 mm
Natančen senzor izmeri debelino obdelovanca, miza pa se nato samodejno ali ročno (izbirno stikalo) postavi na pravo višino. Največja delovna debelina je 150 mm.
Brusilna valja z obratno smerjo vrtenja
Oba brusilna valja (Ø190 mm, drugi s trdoto 65 Sh) omogočata obratno smer vrtenja brusilnega traku, kar je potrebno pri nekaterih obdelavah. Odsesovalni priključki in vodi so izvedeni za obe smeri brušenja.
Časovno krmiljen valj: krmilnik prebere dolžino obdelovanca, valj pa začne pritiskati točno na začetku in preneha na koncu obdelovanca – tako ni prebrušenja sprednjega in zadnjega roba.
Spiralno žlebljen valj in enotni brusilni trakovi
Spiralni žlebovi na valju odvajajo toploto in izboljšajo odsesavanje prahu, kar podaljša življenjsko dobo brusilnih trakov.
Brusilni trakovi valjev in segmentiranega tampona so poenoteni na dimenzijo 2620 × 1330 mm – enostavnejša nabava, manj napak in boljše odvajanje toplote.
Vzdolžni segmentirani elektronski tampon
Tampon je razdeljen na 30 elektronsko krmiljenih segmentov, ki panel širine 1300 mm razdelijo na 80 con. Območje brušenja je krmiljeno s pametnim sistemom, zato je idealen za neravne površine in ozke obdelovance ter zagotavlja odlično končno obdelavo.
Filc je ločen od brusilnega traku – zamenjate ga s pritiskom na pnevmatski gumb.
SUPER FINIŠER z oscilirajočimi pihalniki
Dvojni trak: notranji lamelni trak neprekinjeno podpira zunanji brusilni trak, poveča stično površino in se še bolje prilagodi površini panela – za izjemno kakovostno končno obdelavo.
Oscilirajoči pihalniki sproti čistijo brusilni trak in podaljšajo njegovo življenjsko dobo.
Enostavne nastavitve in vzdrževanje
- Neodvisni odsesovalni pokrovi za obe smeri vrtenja
- Nastavitev teka traku po menjavi in povečan vodilni pokrov za lažjo menjavo traku
- Natančna nastavitev dviga/spusta za prilagoditev sile brušenja in kompenzacijo pri menjavi zrnatosti – s prikazom vrednosti
- Ločen tampon s filcem in grafitni tampon – cenejše vzdrževanje
- Elektronske zavore brez zavornih čeljusti – brez stroškov obrabe
Zaslon na dotik
Enostavno upravljanje stroja in vseh agregatov prek preglednega zaslona na dotik.
Čistilna krtača in letev s pihalniki
Čistilna krtača Ø140 mm je nameščena izven glavne kabine, na izhodu obdelovanca. Letev s pihalniki dodatno odstrani preostali prah s površine.
