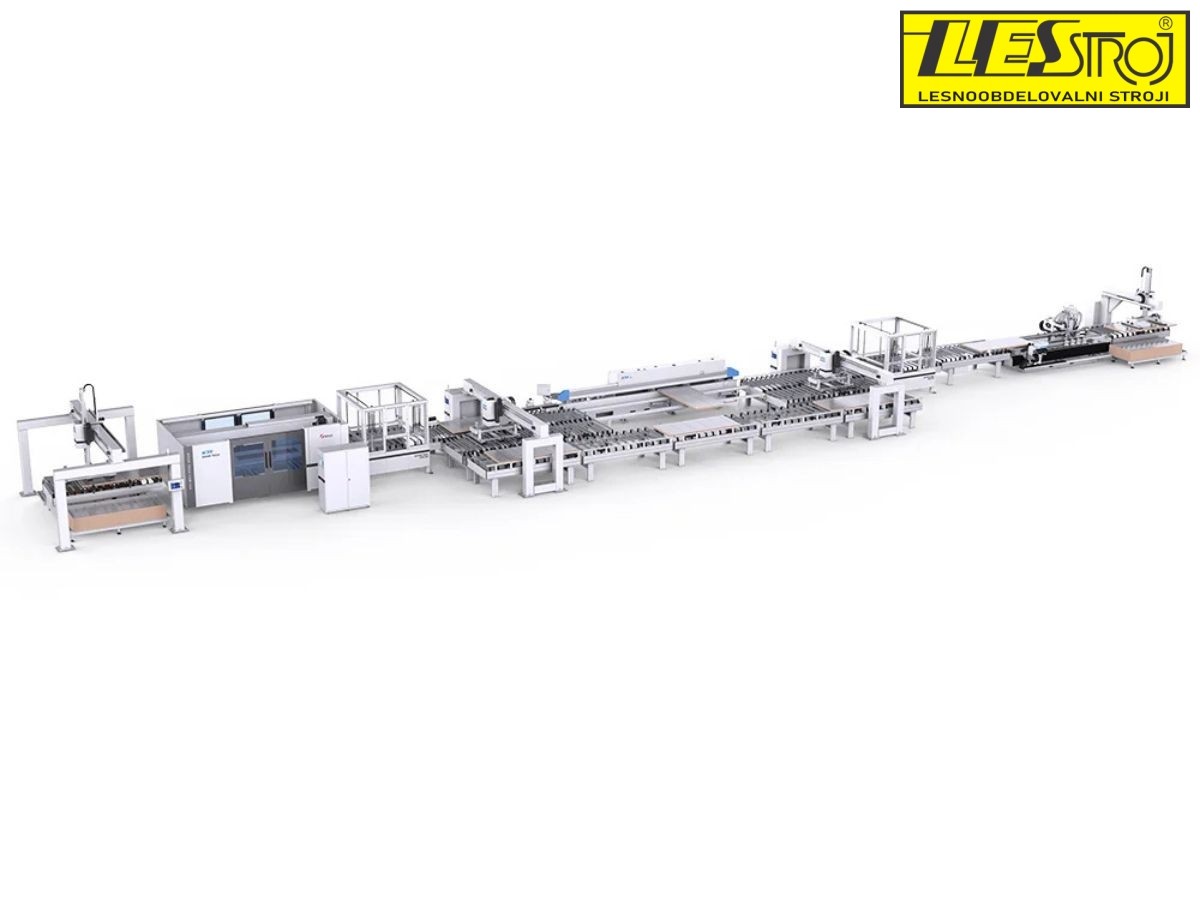

Avtomatska linija za obdelavo vratnih kril
Avtomatska linija za obdelavo vrat podjetja KDT je namenjena obdelavi vratnih kril v kontinuiranem načinu delovanja. Linija se uporablja v industriji vrat, pohištva in mizarstva in je primerna za serijsko proizvodnjo vrat.
Posebnosti
- Popoln cikel obdelave vratnih kril: formatno rezanje, robno lepoljenje, rezkanje ključavnic, tečajev in lukenj za ključ.
- Visoka produktivnost do 40–60 vrat/uro.
- Avtomatsko nalaganje in razkladanje.
Možnosti izvedbe vratne linije

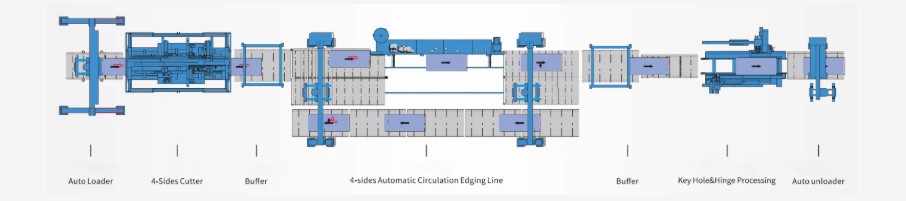

Opcija št. 1 – za rezkanje za vgradnjo okovja se uporablja en rezkalni center.

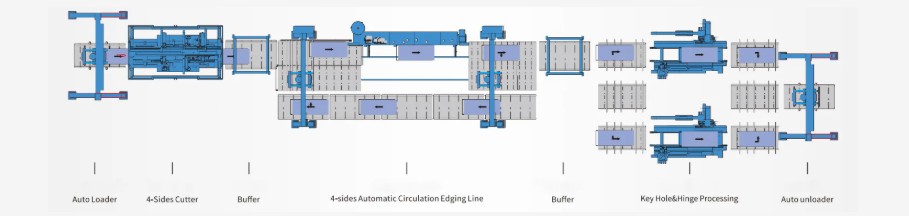

Opcija št. 2 – za rezkanje za vgradnjo okovja se uporabljata dva rezkalna centra ter avtomatski sistem razporejanja obdelovancev, glede na obremenjenost strojev in preostali čas obdelave.
Specifikacije:
Specifikacije vratne linije
| Parameter | Vrednost |
|---|---|
| Minimalna velikost obdelovanca | 1800x400 mm |
| Maksimalna velikost obdelovanca | 2500x1100 mm |
| Debelina obdelovanca | 30–60 mm |
| Višina delovne mize | 960 mm |
| Maksimalna teža obdelovanca | 100 kg |
| Višina zlaganja na transporterju | 1300 (naklad) 1100 (razklad) mm |
| Produktivnost | 40–60 kosov/uro |

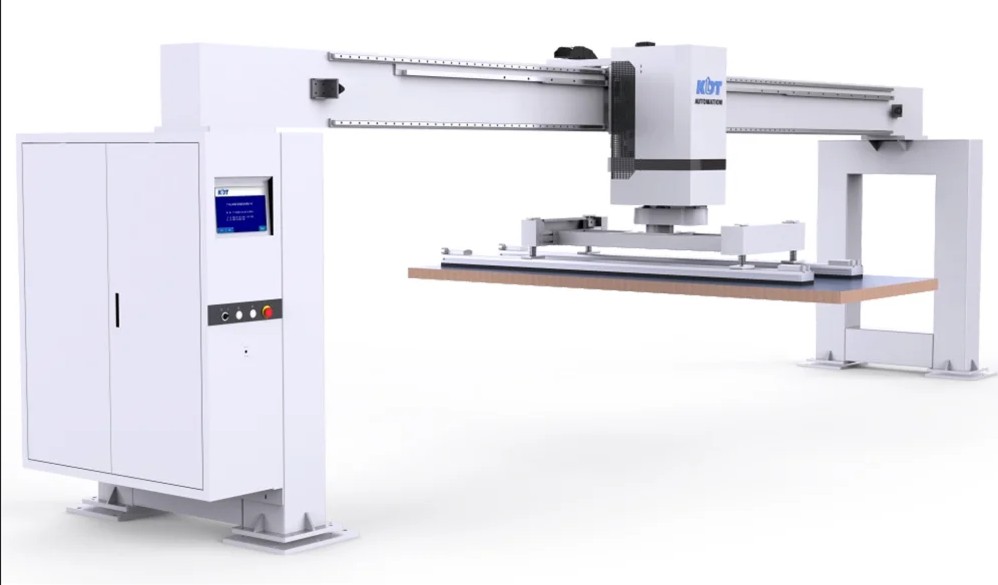

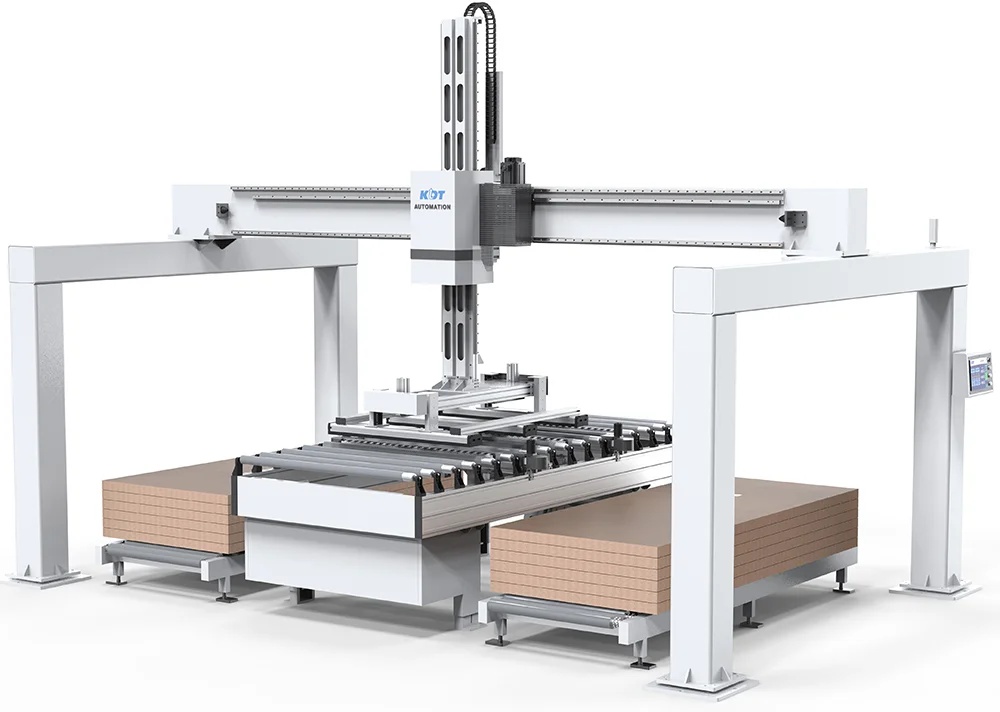

Avtomatski naklad KHG-250 naklada vratne plošče na vhodni transporter, ki jih nato prepelje do stroja za kalibriranje in obrezovanje KHM-560.

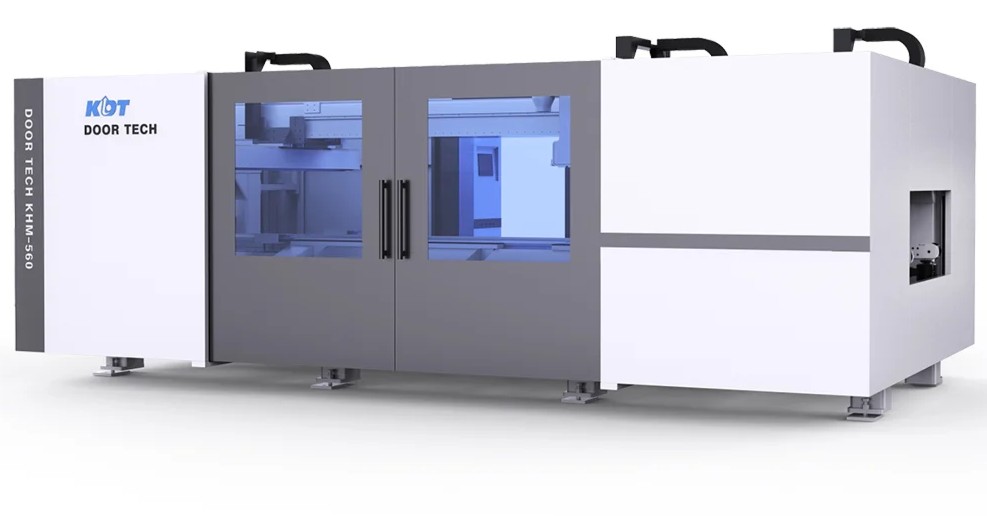

KHM-560 izvaja rezkanje vratnih kril na vseh štirih straneh na zahtevane dimenzije.

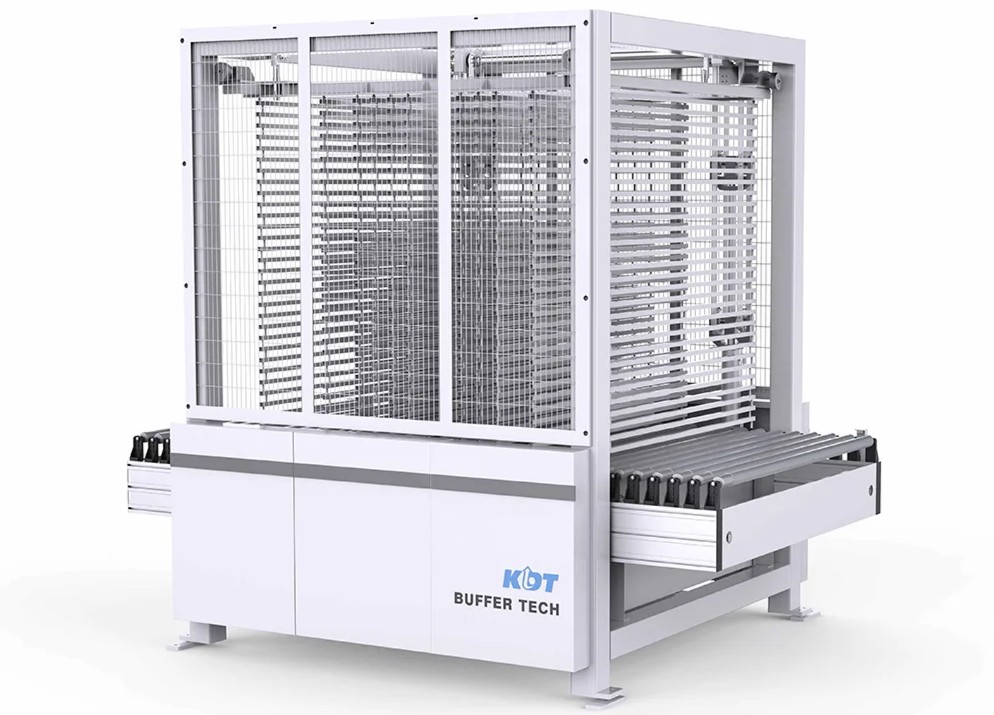

Vmesni bufferji KHS-320 izravnavajo zmogljivost linije glede na njeno obremenitev. Bufferji so nameščeni pred in za sekcijo robnega lepljenja.
Obračalnika vratnih kril KHG-250C in KHG-950C sta vgrajena v območje robnega lepljenja, pred in za robnimi lepilkami, ter obračata vratna krila.

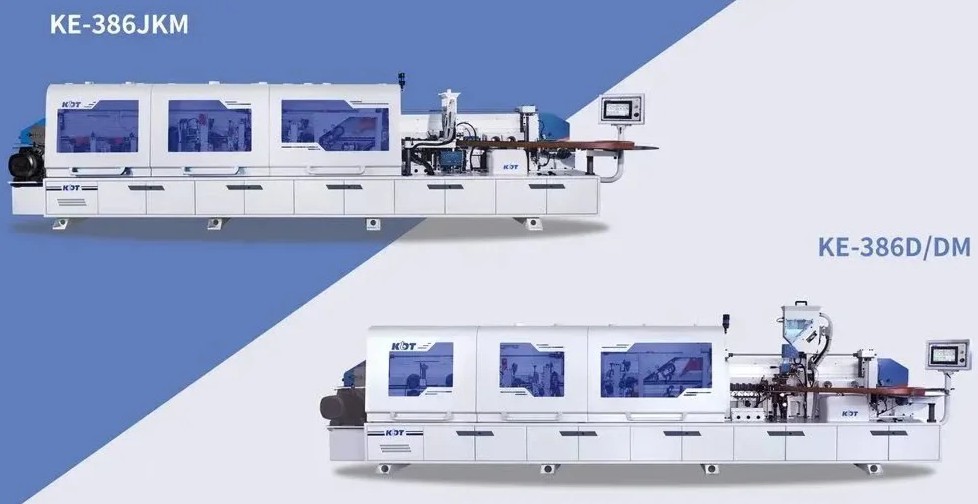

Robne lepilke serije KE-386 so zadolžene za kakovost obdelave robov obdelovanca.
Za reševanje vseh proizvodnih nalog so na voljo 3 kompletni sklopi strojev: KE-386JKM, KE-386D, KE-386DM.
Značilnosti strojev serije KE-386 so:
- Zmogljiv rezkalni agregat z 65 mm diamantnimi noži s posebnim lomilcem ostružkov.
- Trakasti pritrjevalni sistem za maksimalno kakovostno fiksiranje vratnega krila.
- Zgornji lepilni kotliček.
- Dvojni utorni agregat (KE-386JKM).

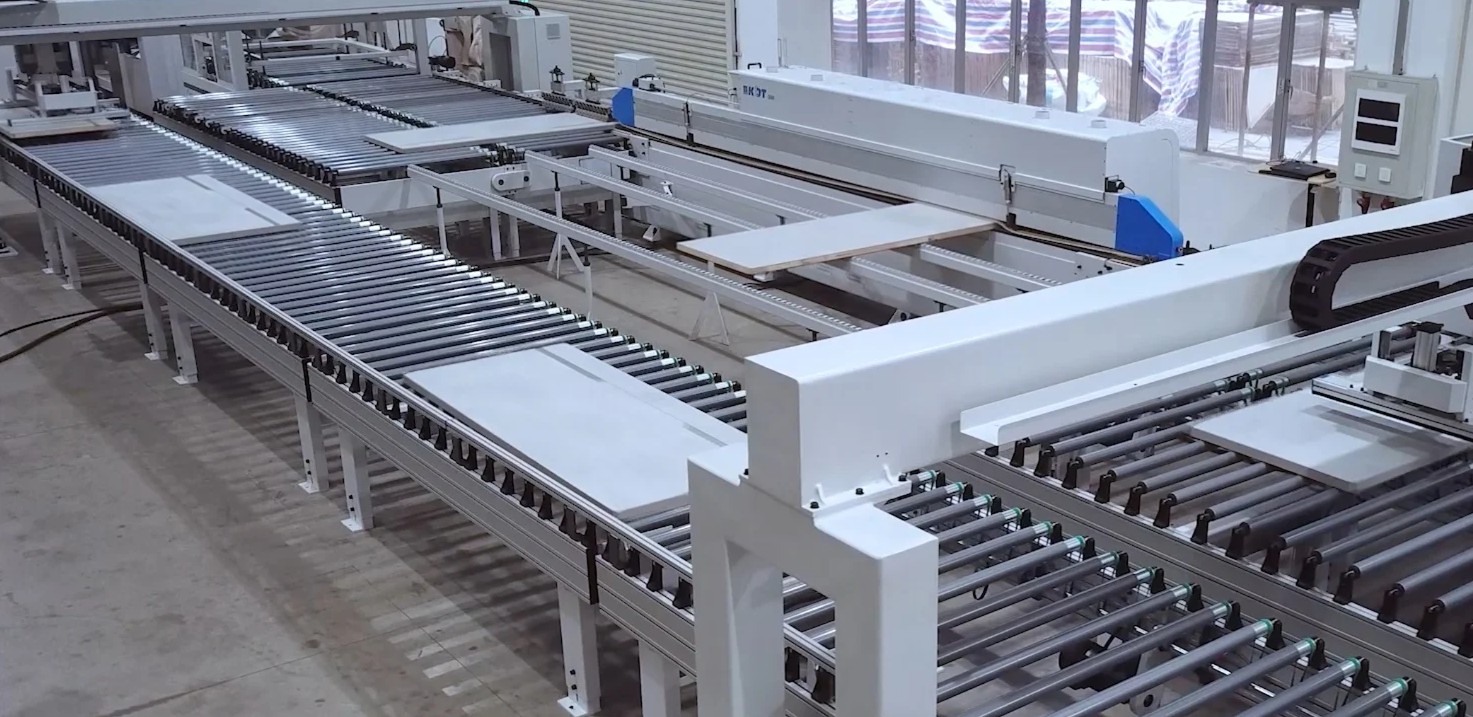

V linijo je vgrajen tudi sistem valjčnih transporterjev za transport obdelovancev.

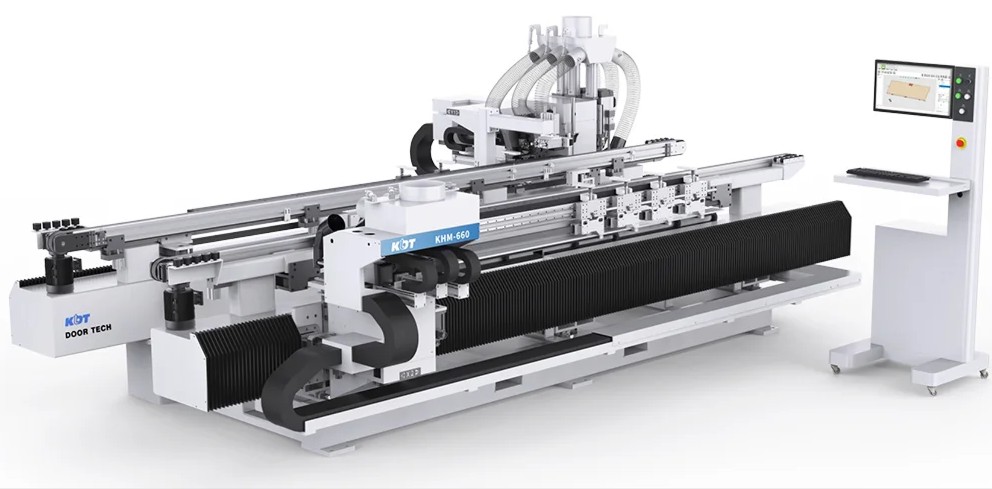

CNC obdelovalni center KHM-660 za rezkanje ključavnic in tečajev.

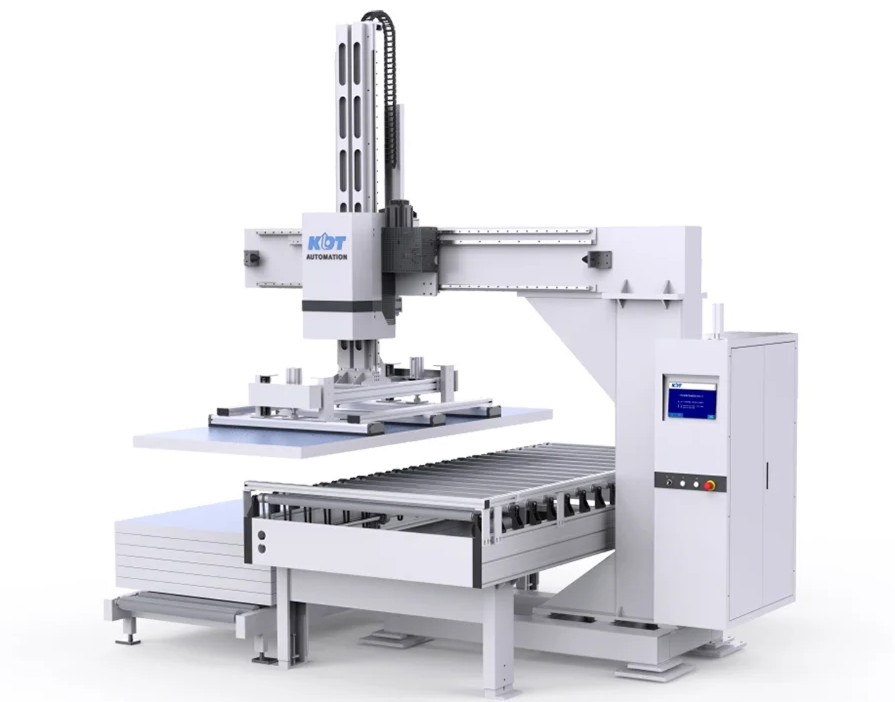

Avtomatski razkladalnik KHG-920 razklada vratna krila.
