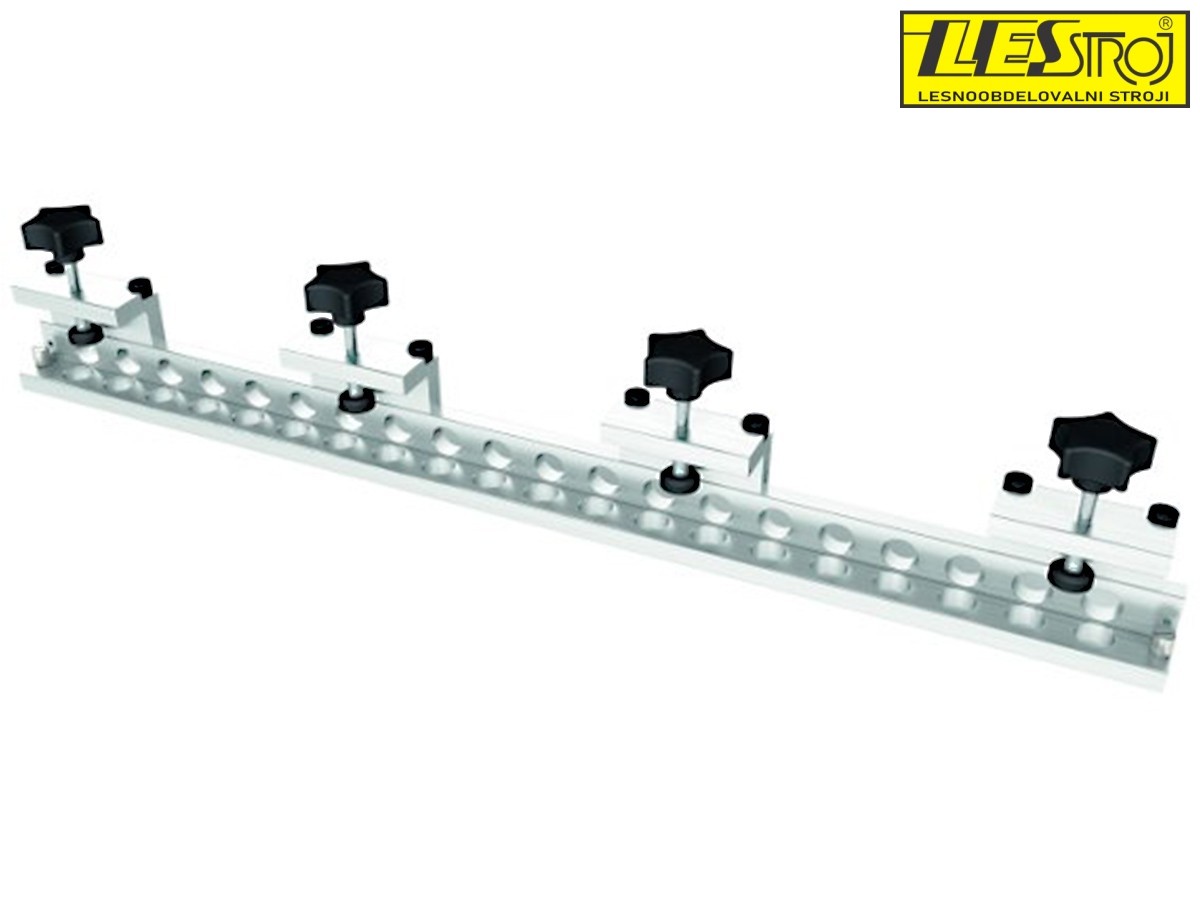

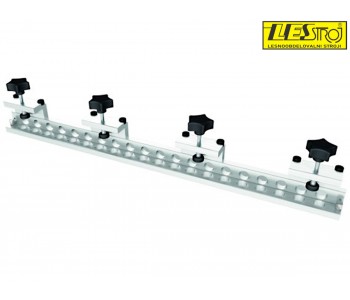

Šablona za mozničenje CMT 656

Šablona za mozničenje CMT 656 se uporablja za izdelavo izvrtin za moznike in vijake konfirmat. Izdelana je iz duraluminija in je v kompletu s štirimi kosi prijemal za pritrditev na obdelovanec.

Posebna ponudba
192,85 € 203,00 € -5%
Na zalogi
Stanje:
Nov izdelek
Referenca:
009589
Opis

Šablona se uporablja v kombinaciji z adapterjem CMT 400-1 in svedri serij 306 in 307 (ni priloženo) premera 8 mm (306.080.11). Izvrtine v šabloni so narejene z medsebojnim razmikom 32 mm v skladu z evropskimi predpisi za proizvodnjo strojev.

Za vrtanje lukenj se lahko uporablja električni vrtalni stroj ali akumulatorski vrtalnik. Šablona CMT 656 omogoča izdelavo lukenj z natančnim razmikom in ima priložene prestavljive zapore.

Primerna je za delo v delavnici in na terenu.

Set šablone za mozničenje CMT 656 vsebuje:
⎻    šablono iz trdnega duraluminija,
⎻    štiri prijemala (CMT400-3),
⎻    ena zapora z 8-mm konico.

Tehnični podatki:
⎻    maksimalna širina obdelovanca v enem vrtanju: 656 mm;
⎻    za moznike: 8 mm;
⎻    razdalja med izvrtinami: 32 mm;
⎻    število izvrtin na šabloni premera 18 mm: 2 × 20 mm;
⎻    debelina obdelovanca: 16–40 mm.

Neobvezni dodatki (možnost nakupa):
⎻    adapter za vrtanje CMT400-1,
⎻    svedri tipov 306 in 307.

Duraluminij je kovina, ki je zlitina aluminija, bakra, magnezija in mangana. Je lahek, močan in odporen proti koroziji.

Podrobnosti izdelka
009589

Podatki

Razdalja med centri
32
Dolžina (mm)
656
Št. lukenj
2x20
Podrobnejši opis

Šablona CMT 656

Vrtanje lukenj za moznike iz ploskovne strani obdelovanca.

Šablona CMT 656

Vrtanje izvrtin za moznike iz čelne strani obdelovanca.

Šablona CMT656

Globino lukenj enostavno prilagajajte s pomočjo vzmeti na adapterju CMT400.

Šablona CMT 656

Vrtanje lukenj za moznike in sponske vijake iz ploskovne in čelne strani plošče.
