Najboljši rezkalni stroj Linvincibile z motorjem, ki je neposredno vezan na vreteno in ima moč 7,5 kW. Rezkar ima tudi zaslon na dotik preko katerega nastavljate vse parametre pri rezkanju.

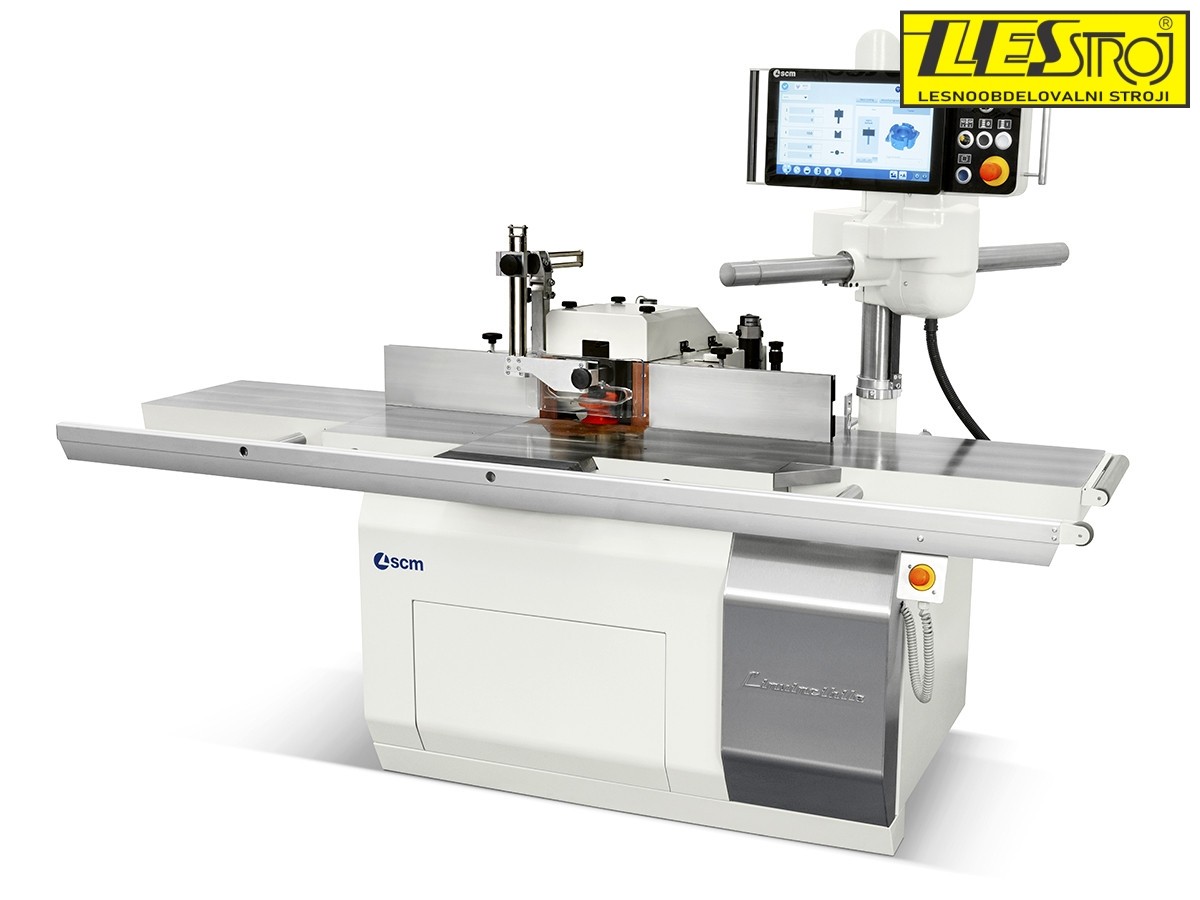

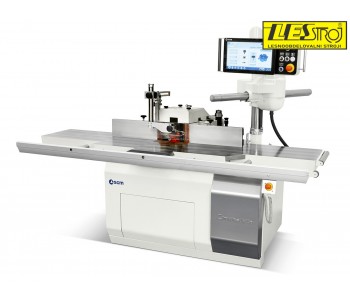

Rezkalni Stroj SCM Linvincibile TI 5
Znamka:
Rezkar Linvincibile z avtomatskimi nastavitvami, velikim 15'' ekranom na dotik ter možnostjo menjave vreten z HSK63 podnožjem. Ima neposredno na gred vezan HSD motor in regulacijo števila vrtljajev preko frekvenčnega pretvornika.
Rezkalni stroj Linvincibile Ti5 nudi več kvalitete, večjo učinkovitost ter predvsem zanesljivost. Ti5 omogoča shranjevanje nastavitev različnih profilov obdelave, ki jih hitro ter enostavno izberemo iz programov. Stroj je primeren predvsem za mizarske delavnice ter proizvodnje, kjer se profili rezkanja pogosto menjajo in je produktivnost pomembna. Z Ti5 boste manj časa zapravili za nastavitev stroja, saj ima Ti5 možnost avtomatskega pozicioniranja 7 različnih delovnih osi:
- Dvig / spust vretena
- Nagib vretena
- Sekcijska miza FAST
- Vhodno vodilo na kapi rezkarja
- Celoten pomik kape rezkarja
- Nosilec za podajalnik vertikalno
- Nosilec za podajalnik horizontalno

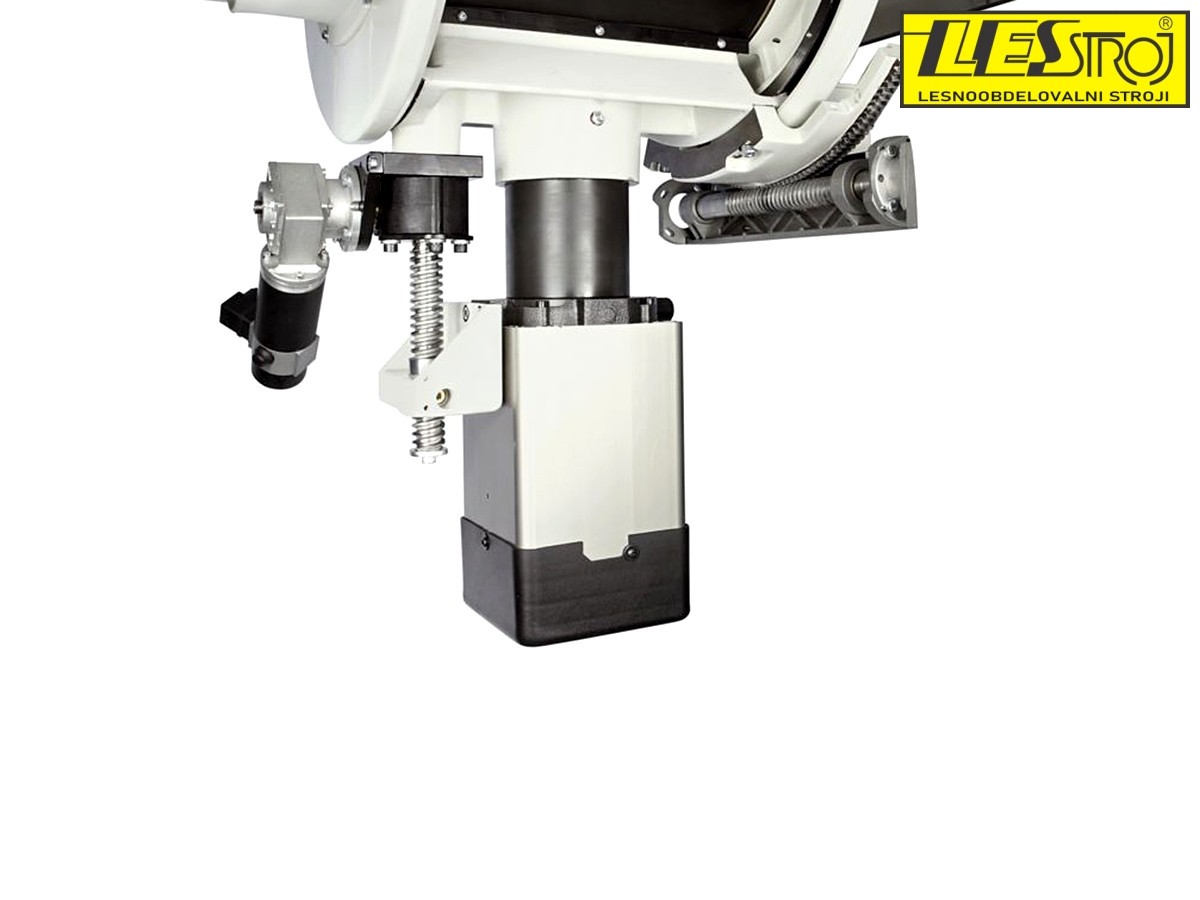

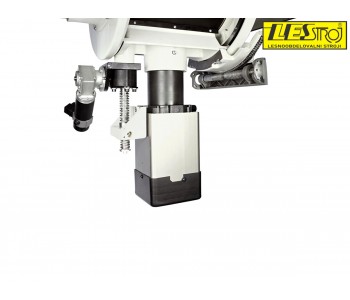

TI5 ima direktno na gred vezan HSD motor, kar pomeni manj tresljajev ter posledično večjo natančnost pri obdelavi.
STANDARDNA OPREMA:

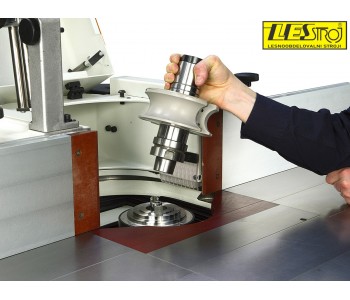

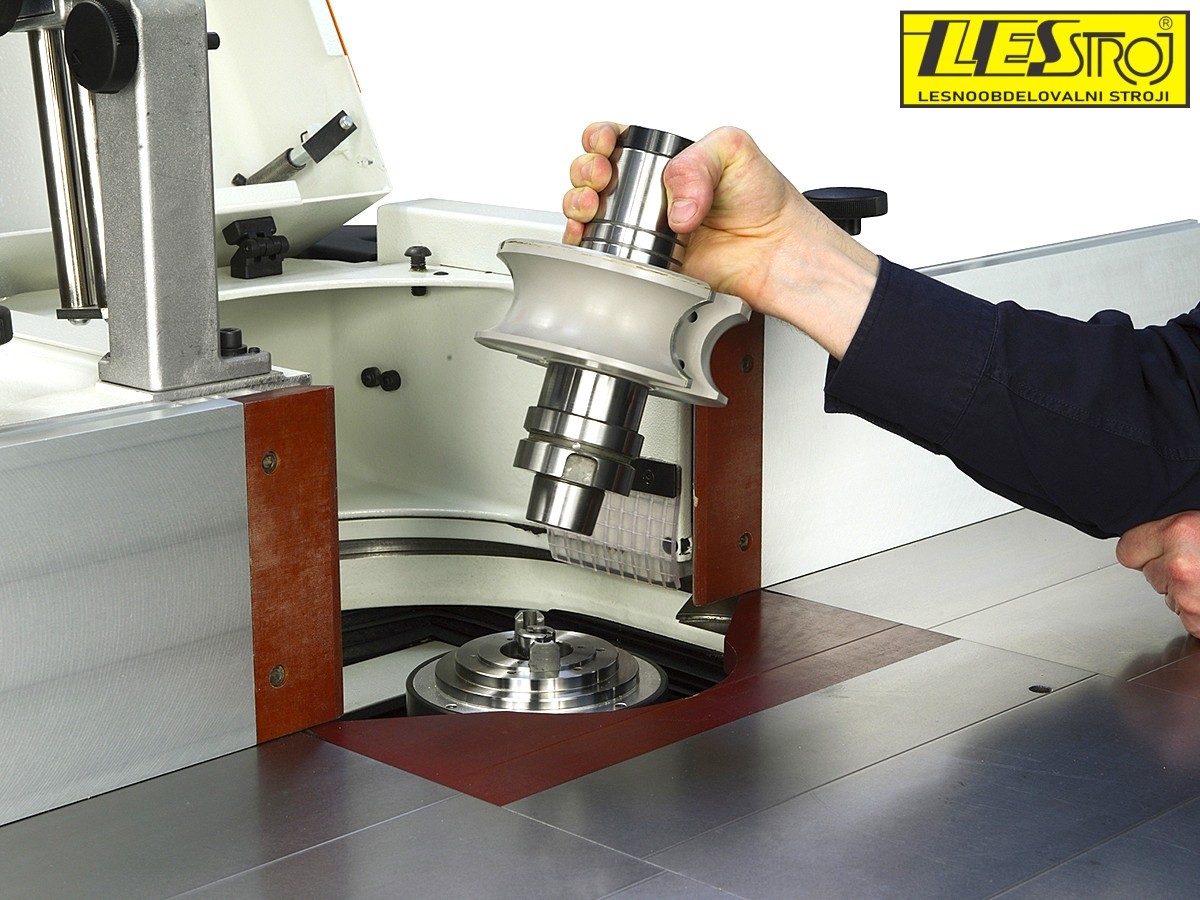

- Izmenljivo vreteno MK5
- M-E verzija (7.5 KW motor + MK5 vreteno + inverter)
- Flex zaščirna kapa
- alu vodila na kapi rezkarja
- Kontrolna plošča v višini glave

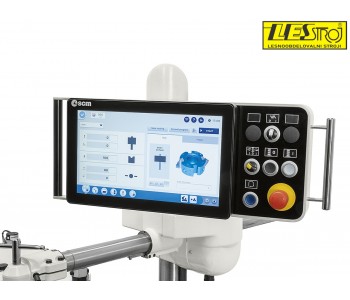

- EYE-S kontrolna plošča z 15'' diagonalo

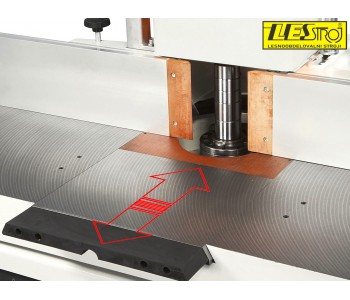

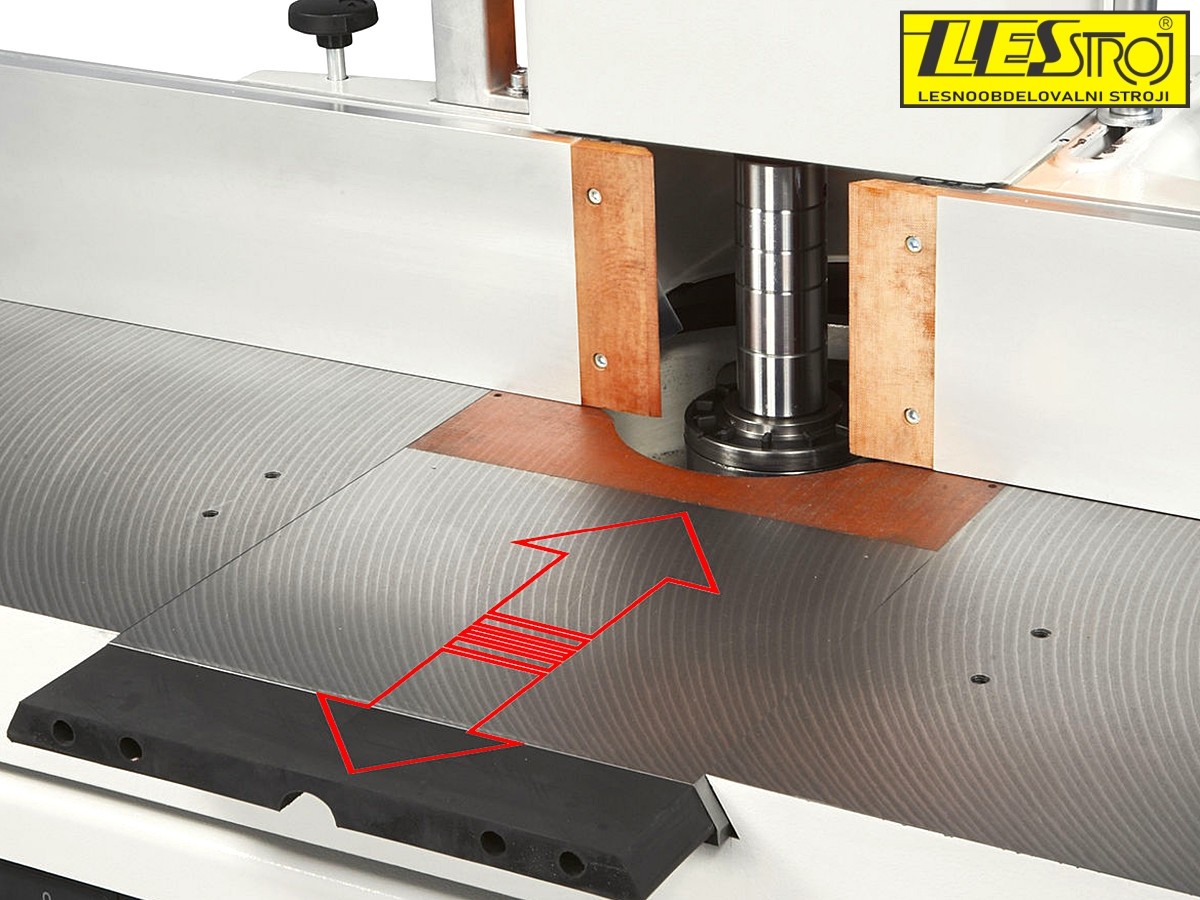

- FAST sekcijska miza z ročno nastavitvijo, ki zamenjuje obroče v delovni mizi okrog vretena in omogoča minimalno razdaljo med delovno mizo in orodjem ročno nastavljiva
- Električna predpriprava za montažo podajalnika
- Levo/desno vrtenje vretena
- avtomatski zvezda/trikot zagon
- CE normativi
- varnostna mikrostikala na vratih za dostop do motorja
- magnetotermična zaščita
- avtomatska zavora na motorju
Glavne značilnosti novega EYE-S sistema:
Predispozicija za 4.0 industrijo. Povezljivost strojev iz koncerna SCM Group.
Deljivost baze podatkov (orodja, nastavitve stroja,…)
Nadzor aktivnosti stroja, dejanskega obdelovanja in oblikovanje delovnih poročil
Samo-diagnoza morebitnih napak

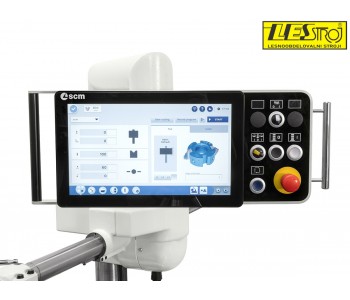

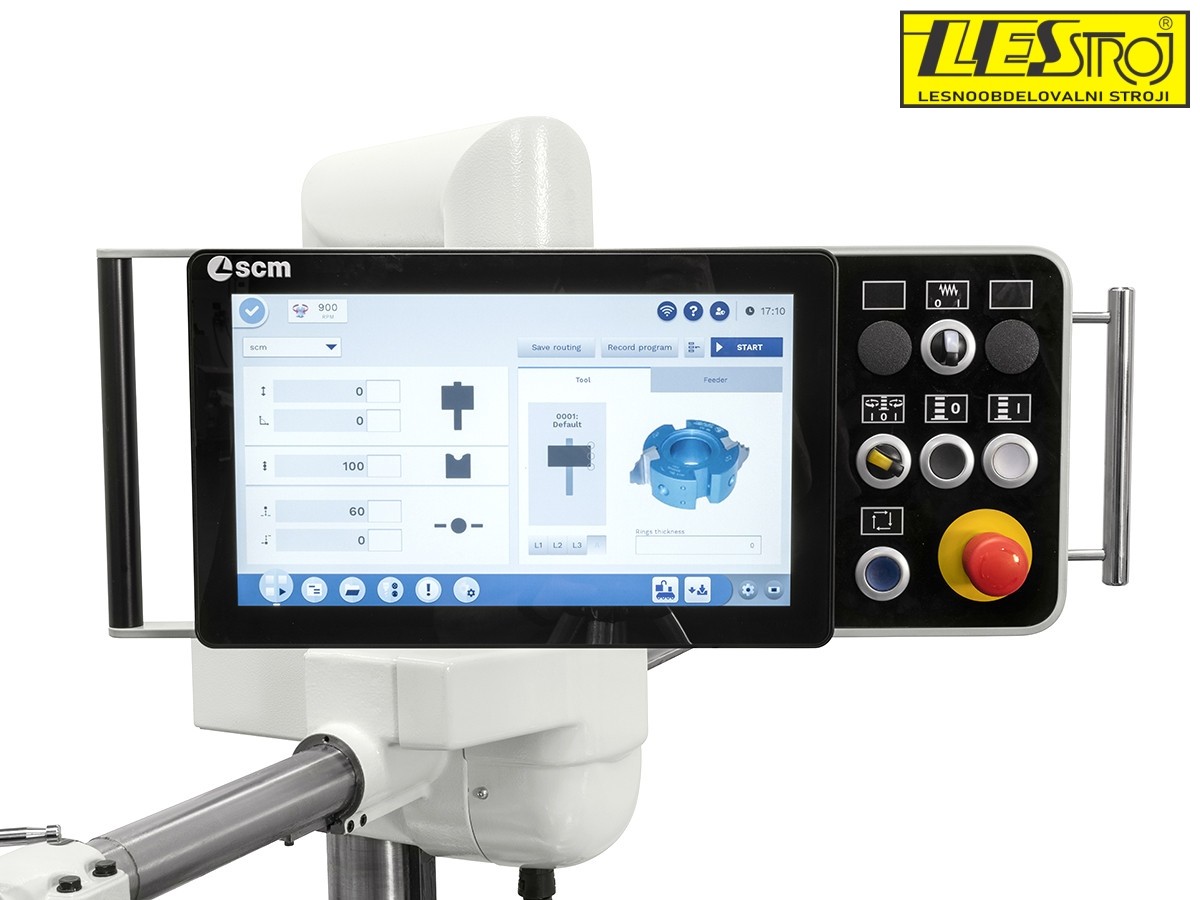

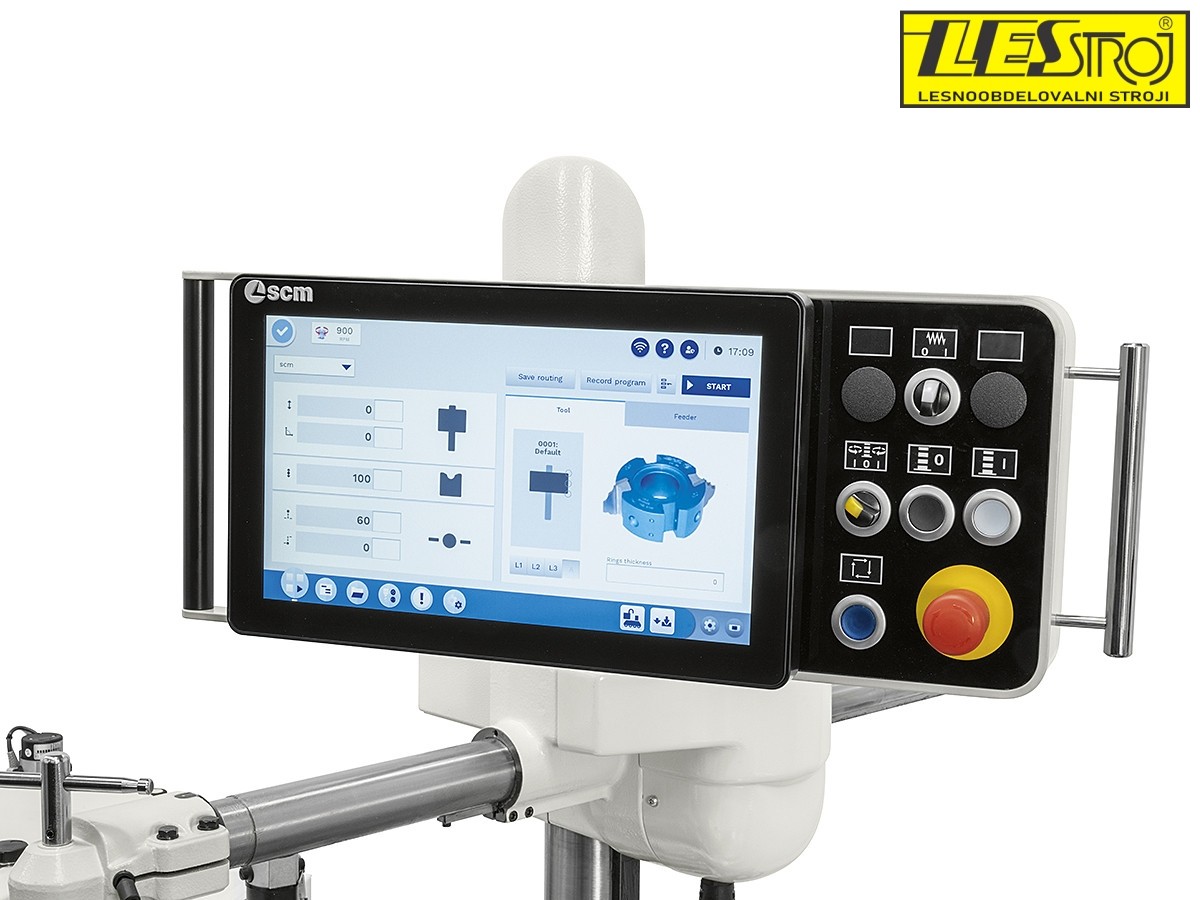

Novi programator EYE-S z 15'' diagonalo zaslona za krmiljenje 6 do 8 osi: višina ter nagib vretena, pozicija zaščitne kape ter vhodne mase, sekcijska ''FAST'' miza, pozicija podajalnika. Nastavitev poteka preko novega, preglednejšega displeja na dotik, ki ima vgrajen nov programski vmesnik za še enostavnejšo uporabo.
OSNOVNI TEHNIČNI PODATKI:
- dimenzije delovne mize: 1200 x 780 mm
- nagib vretena: - 45,5 / + 45,5°
- uporabna višina vretena: 140 mm
- hitrost vrtenja vretena (inverter): 900 - 12000 vrt/min
- maksimalna dim. orodja pod del.mizo: 300 x 80 mm
- odsesovalni nastavki: 1x 120 mm / 2x 100 mm
- priporočen pretok zraka: 20 m/s
- poraba zraka: 2600 m3/h
- moč glavnega motorja: 9,0 kW (S6-40%)
- Vpetje/tip vretena: MK5
- Vpetje vretena (opcijsko): HSK63 B / E / F
OPCIJSKA OPREMA NA IZBIRO:
- Verzija ''EASY TOP'' z 7,5 KW motorjem, HSK63B vpenjalnimi konusi, razpihovalcem ležišča konusa, frekvenčni pretvornik za glavni motor, FAST sekcijska miza za avtomatskim pomikom, nosilec podajalnika z avtomatskim pozicioniranjem vertikalno in horizontalno.
- Verzija ''EASY TOP Plus'' z 7,5 KW motorjem, HSK63E vpenjalnimi konusi, razpihovalcem ležišča konusa, frekvenčni pretvornik za glavni motor, FAST sekcijska miza za avtomatskim pomikom, nosilec podajalnika z avtomatskim pozicioniranjem vertikalno in horizontalno.
- Dodatna MK5 vretena
- Dodatna HSK63 vretena
- T-SET sistem za hiter odklep/zaklep orodja na vretenu (samo za MK5)
- H-E verzija: HSK63B vpenjalni konusi, razpihovalec ležišča konusa
- H-E PLUS verzija: HSK63E vpenjalni konusi, razpihovalec ležišča konusa
- Različni zunanji nosilci vreten
- Voziček za shranjevanje vreten
- Sav€nergy inteligentni sistem za varčevanje z energijo
- Predispozicija za vodila AIGNER
- Avtomatska zaznava orodj preko brezžičnega senzorja/čipa
- Bralnik črtnih kod
- ''LL Verzija'' s podaljški miz levo ter desno (Skupna dolžina stroja 2500mm)
- ''TL PRO-10'' verzija z vozičkom za čeplenje na levi strani stroja
- Dodatna mizica z vozom za čeplenje manjših kosov. Pritrdi se na glavno delovno mizo
- Nosilec podajalnika z ročnimi pomiki
- Nosilec podajalnika z avtomatskimi pomiki
- Moč motorja: 11 kW
