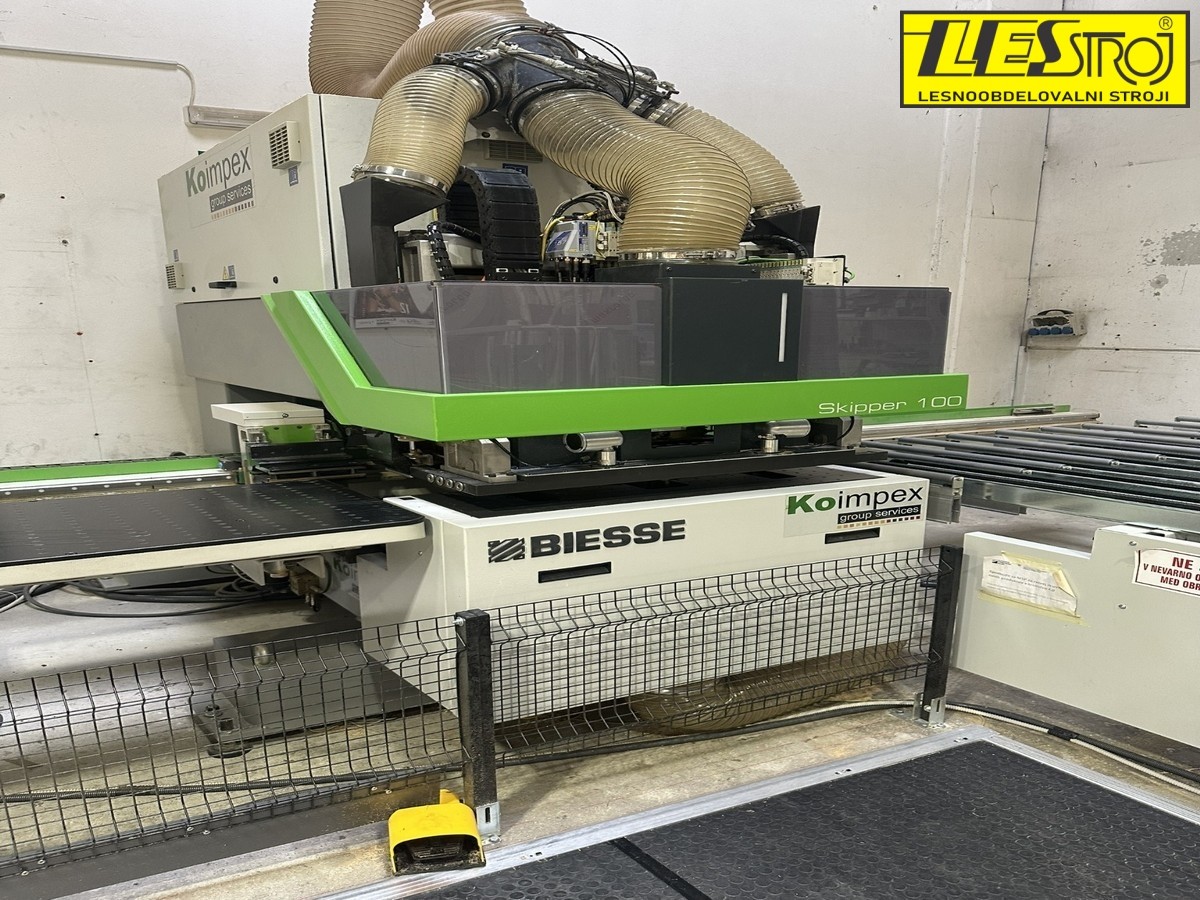

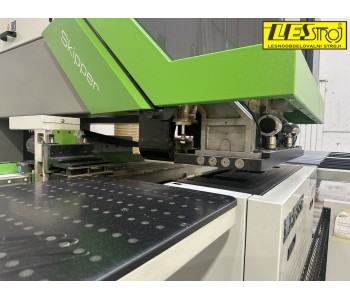

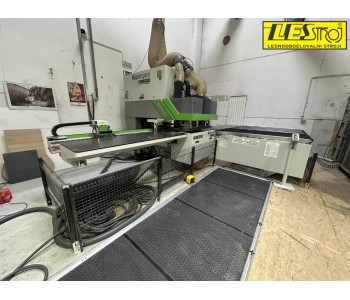

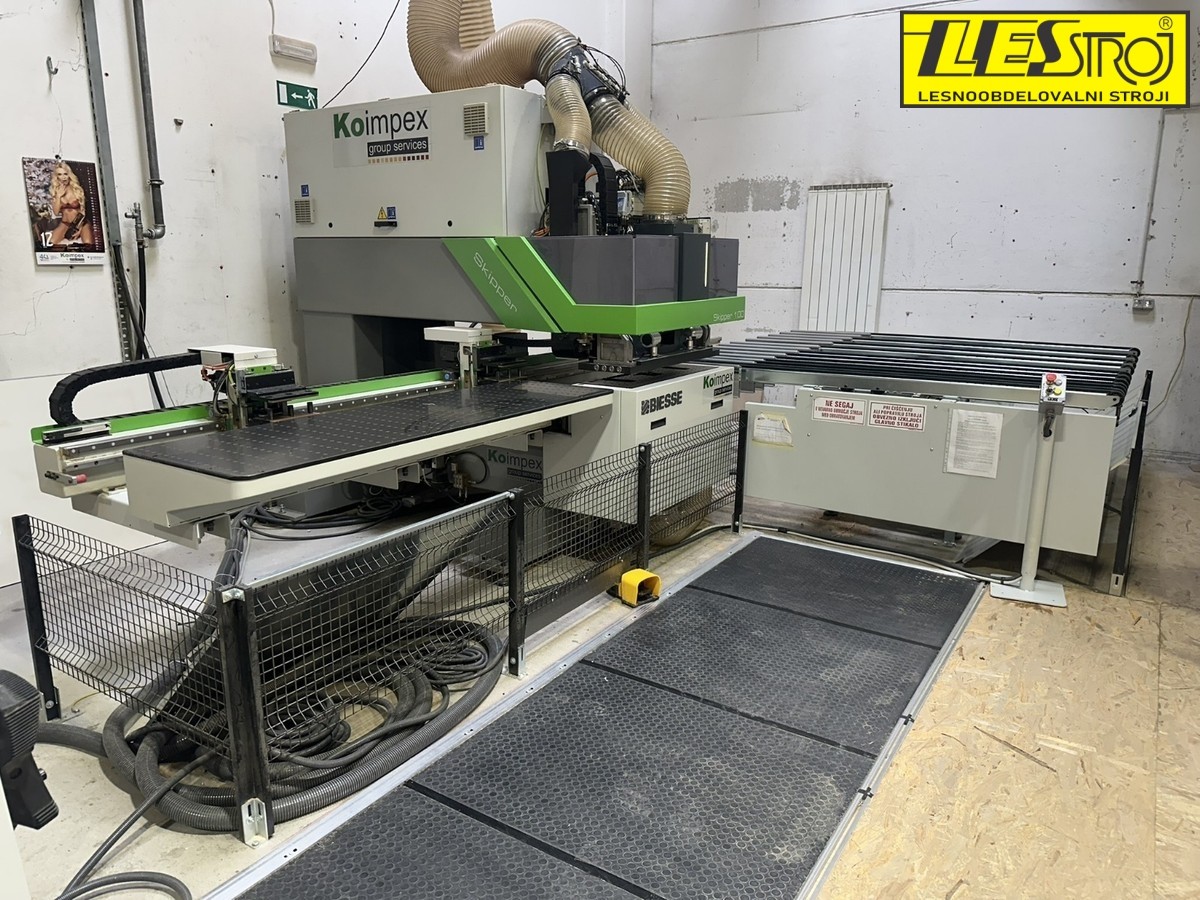

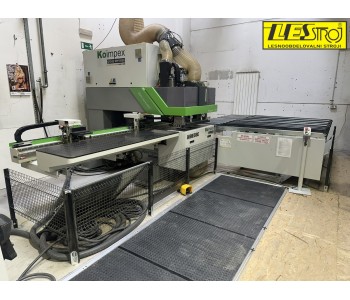

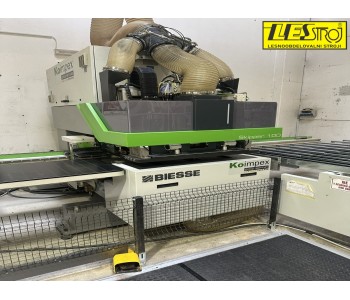

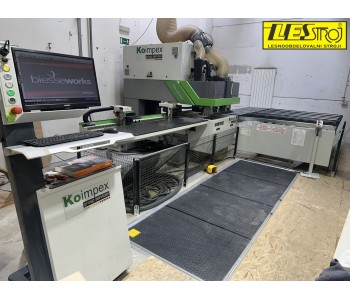

Vrtalni stroj Biesse Skipper 100 (2021)

Vrtalni stroj Biesse Skipper 100 (2021) natančen in zmogljiv stroj za vertikalno in horizontalno vrtanje in rezkanje. Namenjen serijski in fleksibilni proizvodnji.

Tehnične specifikacije:

- Obdelovalna dolžina plošč: 90–3000 mm
- Debelina plošč: 8–60 mm
- Vertikalna vretena (zgoraj + spodaj): 29 + 29
- Horizontalna vretena v X (zgoraj + spodaj): 8 + 8
- Horizontalna vretena v Y (zgoraj + spodaj): 2 + 2
- Vrtalni agregat: 3,5 kW (zgoraj 1 + spodaj 1)
- Hitrost: 7000–18000 rpm

Dimenzije obdelovancev:

- Dolžina: 90–3000 mm
- Širina: 70–1000 mm
- Debelina: 8–60 mm

Delovno območje orodij:

Po dolžini (X):
- Vertikalne luknje: 0–3000 mm
- Horizontalne luknje v X: 0–3000 mm
- Horizontalne luknje v Y: 0–3000 mm
- Kontinuirano rezkanje (elektrovreteni): 0–2500 mm
- Delno rezkanje (elektrovreteni): 0–3000 mm
- Utori z žago v smeri X: do 3000 mm

Po širini (Y):
- Vertikalne luknje v Y: 0–1000 mm
- Vertikalne luknje “System 32”: 32–1000 mm
- Horizontalne luknje v X: 0–1000 mm
- Horizontalne luknje v Y: 90–1000 mm
- Rezkanje: 0–950 mm
- Utori z žago v smeri X: 112–1000 mm

Opis stroja:

- Masivna, monolitična konstrukcija iz elektrozvarjene pločevine, notranje ojačana.
- 78 neodvisnih vreten (39 zgoraj + 39 spodaj) – System 32 podprt.
- Površine z zračno blazino za enostaven pomik obdelovancev brez poškodb.

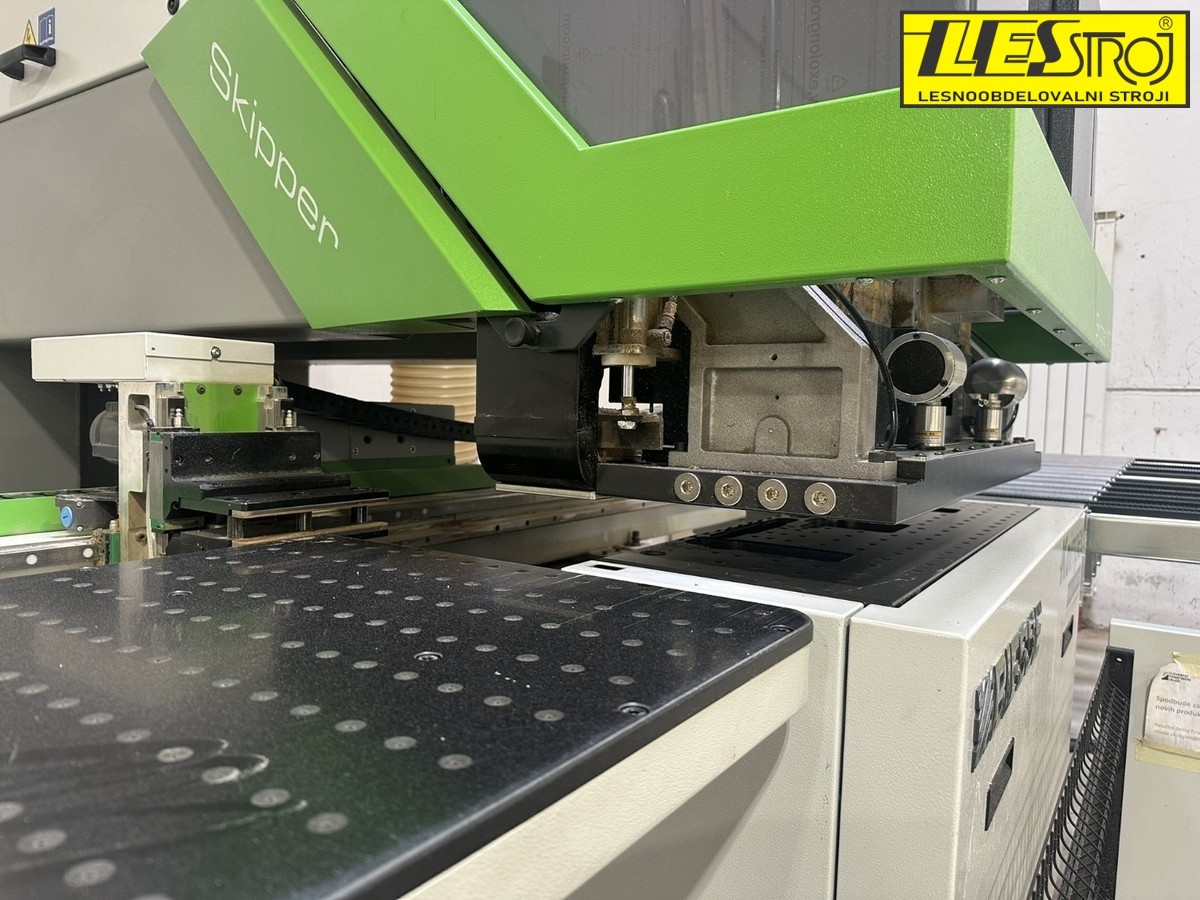

- Zgornja pritisna miza zagotavlja popoln oprijem tudi pri rahlo ukrivljenih ploščah.

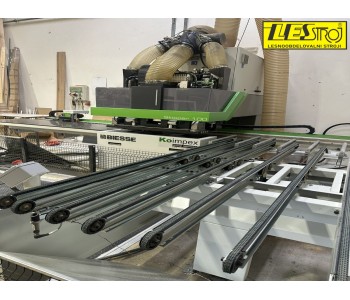

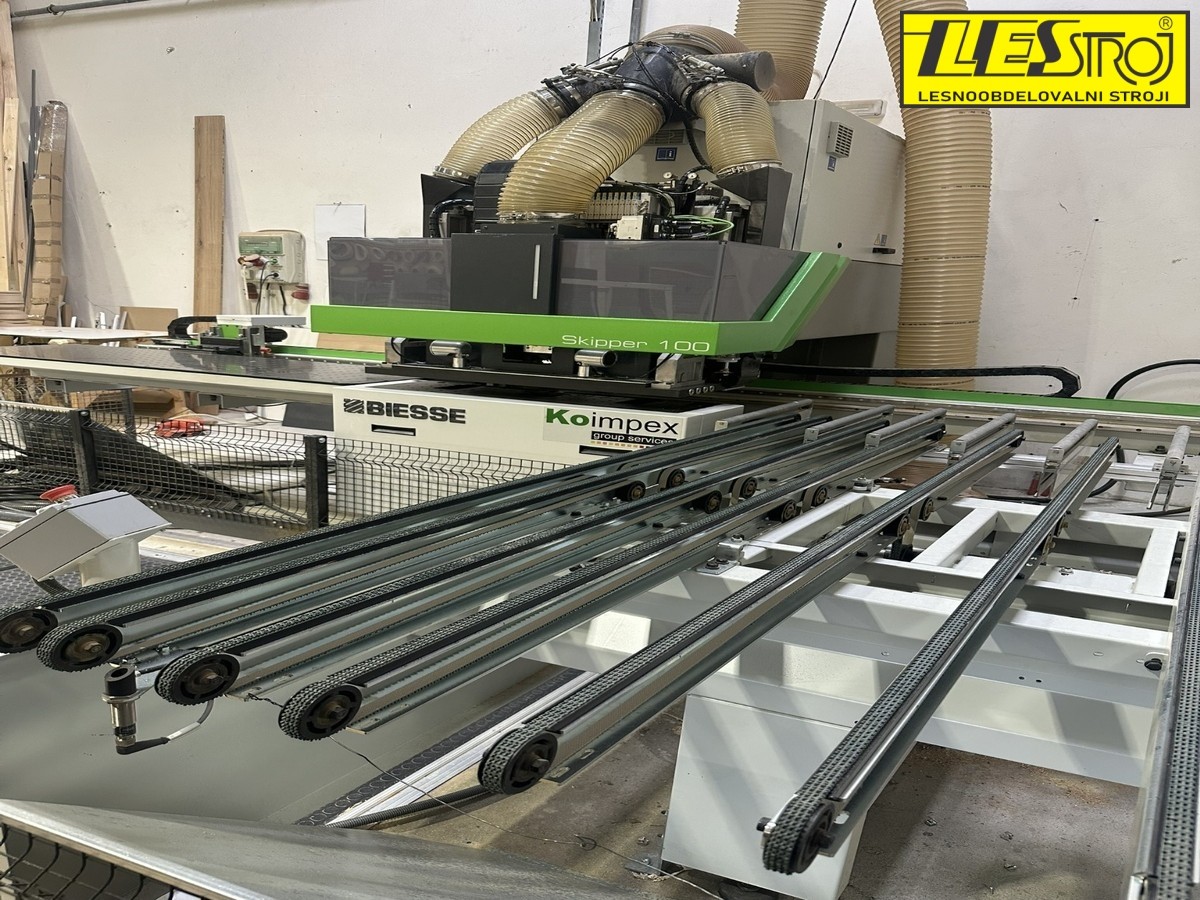

- Pomik plošč po X-Y z dvojnima prijemaloma in linearna vodila.
- Centraliziran, avtomatski sistem mazanja vodil in vreten.

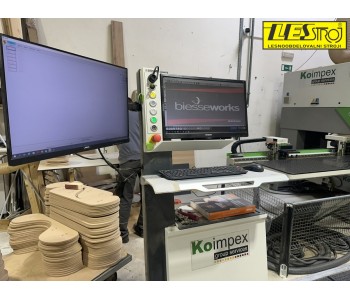

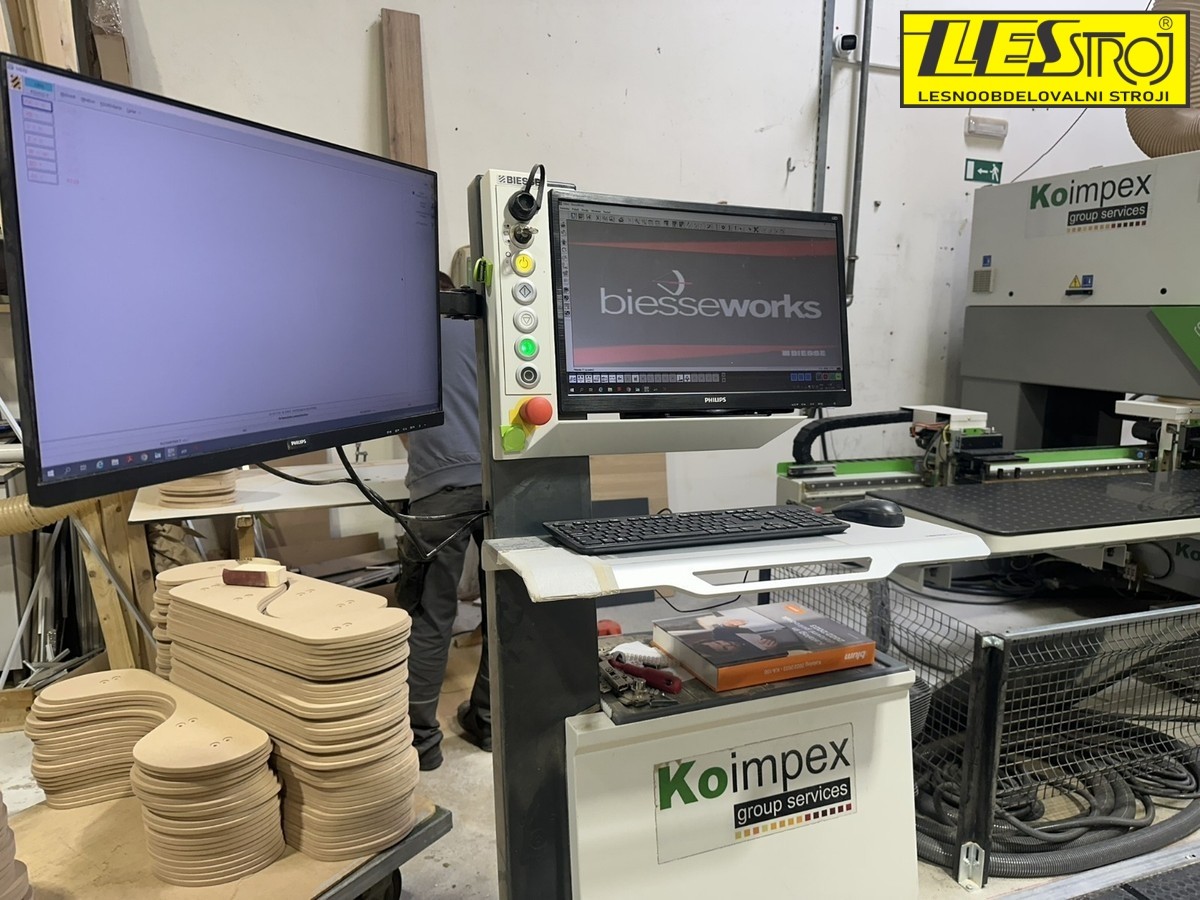

- Upravljanje preko PC sistema, LCD zaslon 15", grafični prikaz 6 strani obdelovanca.

Napajanje:
- 380–415 V (±10%), 50/60 Hz

Varnost:

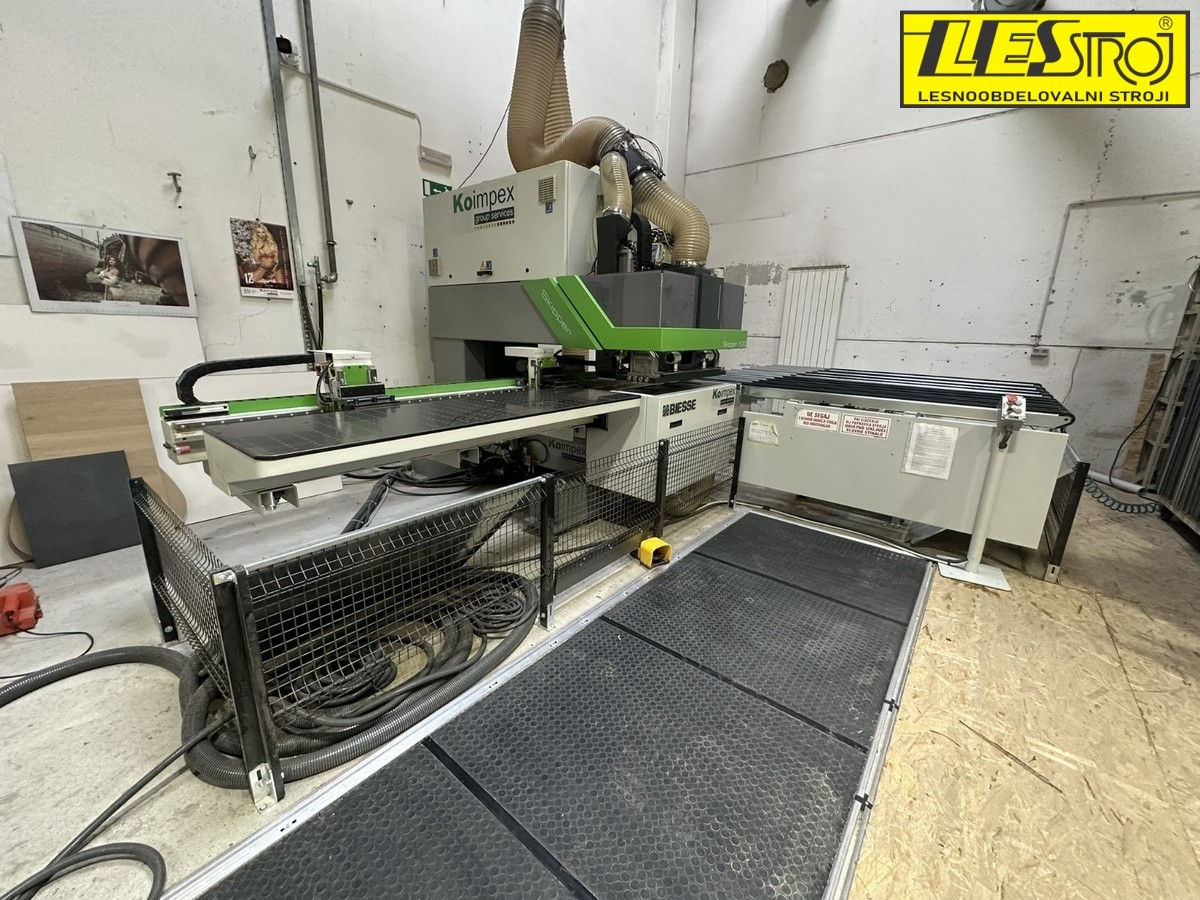

- Zaščitne mreže in vrata z varnostnim stikalom

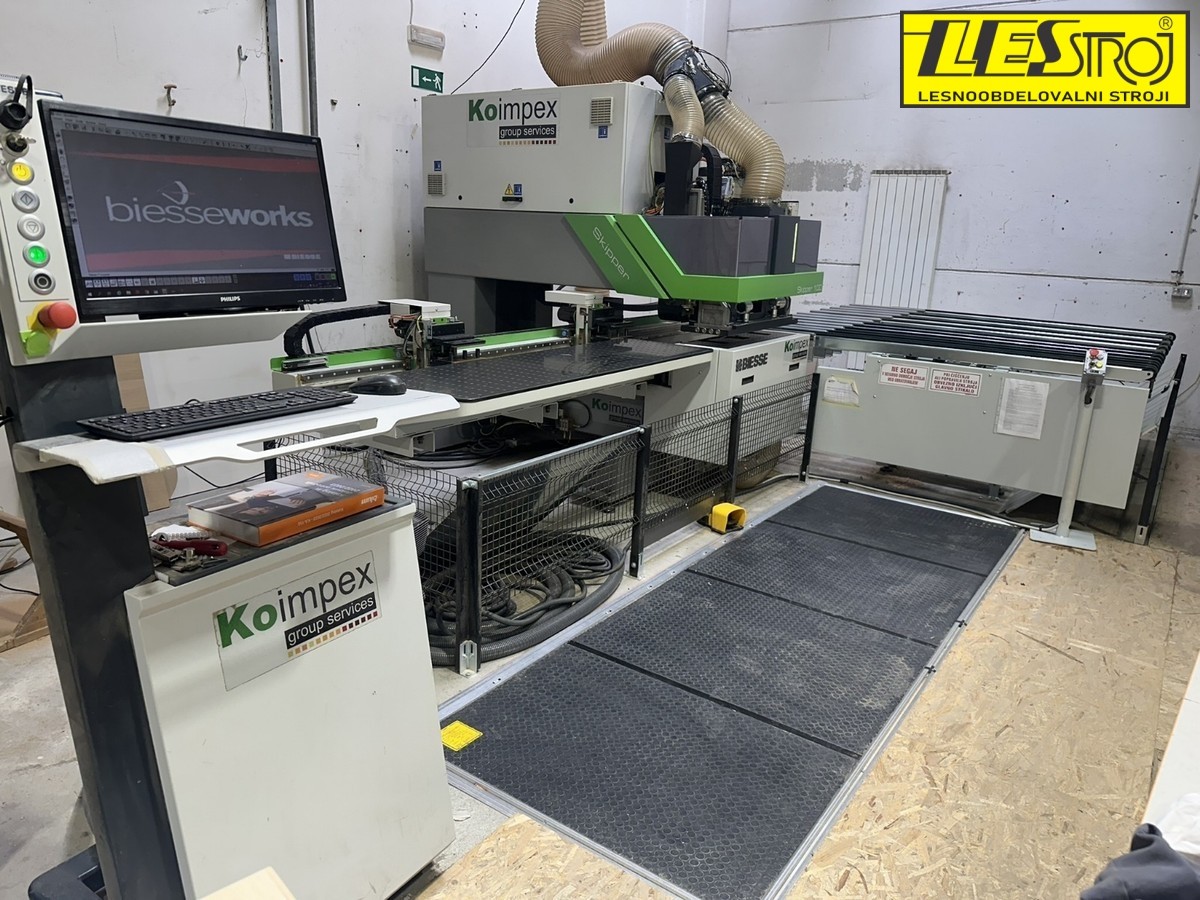

- Prednji senzibilni varnostni tepihi

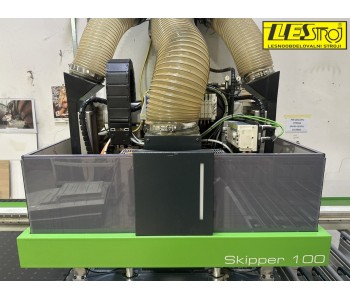

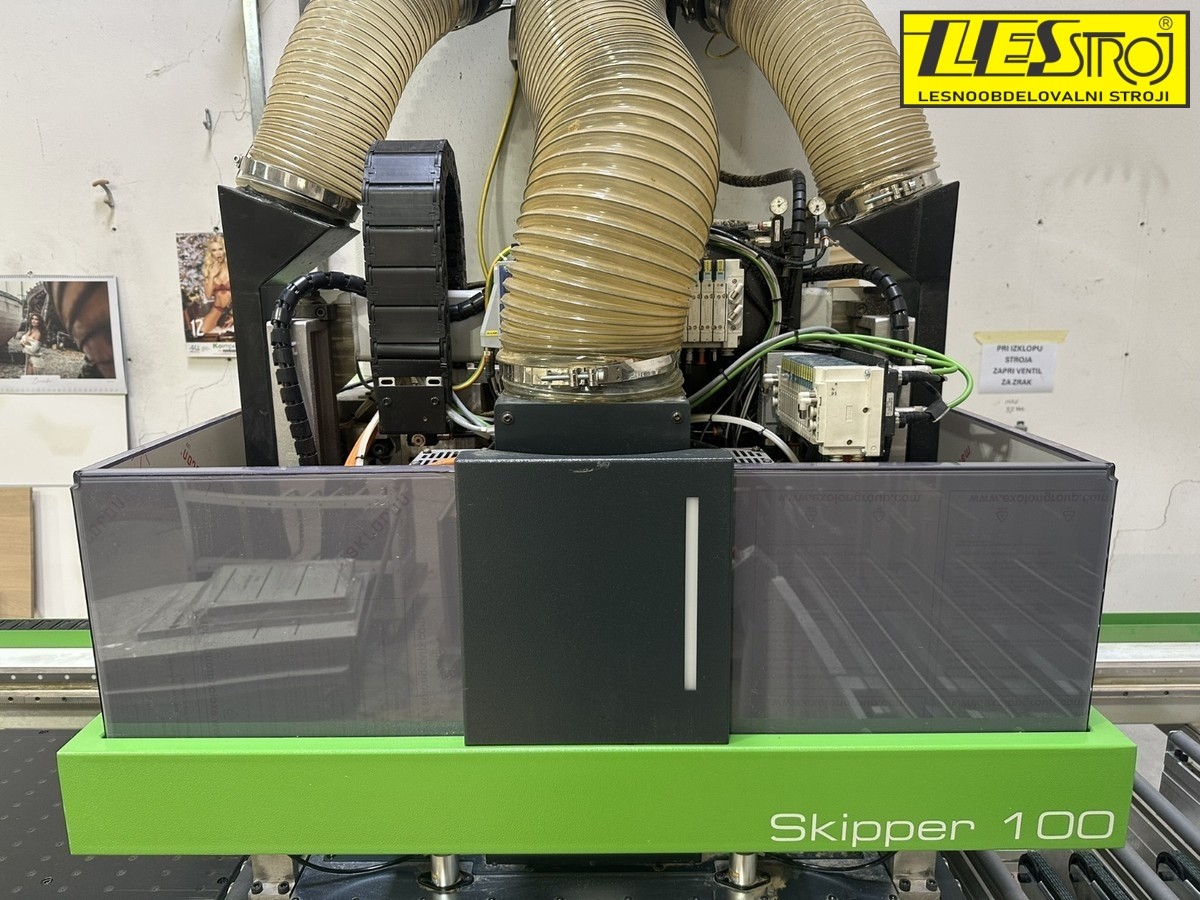

- Protihrupno pokrivalo z zaščitnimi zavesami in vgrajenim odsesovanjem
- V skladu z evropsko direktivo 98/37/CE
