CNC stroj Morbidelli AUTHOR M100/M200

Morbidelli M100/M200 je NC obdelovalni center s 3-osno, 4-osno ali 5-osno tehnologijo, konzolne konstrukcije, namenjen tako manjšim mizarskim delavnicam kot tudi večjim podjetjem.

CNC Morbidelli M100/M200 kot prvi na trgu ponuja popolno svobodo gibanja okrog stroja brez omejitev; vrtalna glava do 33 svedrov, 2 različna 5-osna agregata, Prisma in JQX, zalogovniki do 60 orodij, brezcevni sistem vakuumskih nosilcev za popolno svobodo premikanja po celi delovni mizi ...

Poganja ga zmogljiv program CAD/CAM Maestro, enostaven za uporabo in dovolj zmogljiv še za tako zahtevnega uporabnika.

CNC Morbidelli M100/M200 je vrhunski stroj brez primere z lastnimi unikatnimi tehnološkimi rešitvami za obrt in industrijo z visoko stopnjo fleksibilnosti ter cenovno zelo dostopen.

Pošlji povpraševanje

Povpraševanje po izdelku

Želim kontakt po: *

Kontakti podatki:

Stanje:
Nov izdelek
Opis

CNC Morbidelli M100/M200



Nova generacija 5-osnih CNC strojev proizvajalca SCM GROUP, Morbidelli M100 ter M200 z inovativnimi rešitvami za vsakdanje delo.



Nova vrtalna enota z 31 svedri s tehnologijo RO.AX doseže 60 % večji učinek vrtanja. Hitrost vrtenja 8.000 obr./min. omogoči hitrejše vrtanje s pomočjo posebnih svedrov. Inovativno postavljene pozicije na glavi svedrov dosežejo boljši izkoristek. Pa ne le to, možnost vrtanja lukenj za okovje v enem prehodu poveča produktivnost. Periodično mazanje (običajnih 100 ur) je odslej potrebno le na vsakih 1000 ur vrtanja. Vsak sveder ima svoj nastavek za mazanje. Vzdrževanje glave je torej bolj preprosto, kot smo vajeni, in predvsem bolj ekonomično. Sedanja izvedba glave omogoča, da lahko vrtalno enoto servisirate sami, zato lahko po potrebi kar sami zamenjate os. V letih intenzivne uporabe to pomeni nižje stroške vzdrževanja. Vrtalna enota je testirana na več tisoč različnih kosih. Poleg tehničnih prednosti, ki jih ima glava, velja poudariti tudi robustnejšo konstrukcijo glave in povečan premer osi z 12 mm na 20 mm!



Odličen 5-osni agregat Hiteco JQX

Novi 5-osni motor Hiteco JQX 'Just Quality eXtreme' odlikujejo majhne dimenzije in izjemna zmogljivost. Motor z neposredno gnano osjo tudi pri večjih odvzemih in visokih hitrostih zagotavlja maksimalno stabilnost (ničnost vibracij).



Hitrejši od kogarkoli – vse je pospešeno!

60 % prihranek na vrtalnih ciklih pridobimo tudi z izjemno hitrim zalogovnikom orodja FAST 14, ki zamenja orodje v pičlih 15 sekundah! S pomočjo avtomatske podpore TV FLEXMATIC se ti nastavitveni časi še skrajšajo.



Dostop z vseh 4 strani

Prosto gibanje in dostop z vseh štirih strani do delovne mize je velika prednost.



Neskončne možnosti obdelave

Stroj se lahko (seveda glede na ustrezno opremljenost vašega stroja) spoprime z marsikatero tehnološko zahtevo, kot so les, plastika, okna, vrata, stopnice, masivni izdelki, pohištvo in druge. Novi Morbidelli lahko opremite z do 4 različnimi agregati, vključno z agregatom za avtomatsko mazanje in vstavljanje moznikov.



Hod oz. višina obdelave je pri 5-osnem stroju ključnega pomena. M100 ima prehod obdelovanca s 180 mm na 75 mm pri visokih vakuumskih prijemalih oziroma hod osi celo 510 mm. Pri M200 je ta višina prehoda z orodjem 250 mm. To pomeni hod osi po Z-osi celo 540 mm!

Poleg tega lahko po dolžini izbirate med izvedbami stroja 3100, 3700 in 5500 mm obdelave po X-osi. Po Y-osi lahko pri M100 obdelujete 1900 mm (standard je 1620 mm), pri M200 pa celo 2200 mm (standard je 1900 mm).



Zmogljiva programska oprema

XILOG MEASTRO je osnovni program, s katerim lahko naredite večino bolj ali manj zahtevnih izdelkov. Za večji izkoristek stroja priporočamo doplačilo modula Maestro 3D, ki je kos tudi najzahtevnejšim tehnološkim zahtevam. Strankam, ki se dnevno srečujejo z zahtevnimi 3-dimenzionalnimi izdelki, priporočamo nakup SWood programa v SolidWorks programskem paketu, ki ima v Sloveniji močno tehnično podporo, kar pa je za uspeh v tem poslu nujno potrebno.



2 VERZIJI STROJA:

·         PRO-SPACE

Zaščita preko varnostnih odbijačev "Bumpers". Lažje gibanje operaterja med obdelavo.



·         PRO-SPEED

Zaščita preko varnostne ograje in fotocelice. Zavzame več prostora. Gibanje operaterja je omejeno. Omogoča hitrejše pomike po X-osi - do 78 m/min.

Pro-Speed je namenjen predvsem CNC strojem z večjimi delovnimi mizami, npr. verzija 5510 x 1620 mm, za hitrejši pomik z enega polja na drugo.





Podrobnosti izdelka
Podrobnejši opis

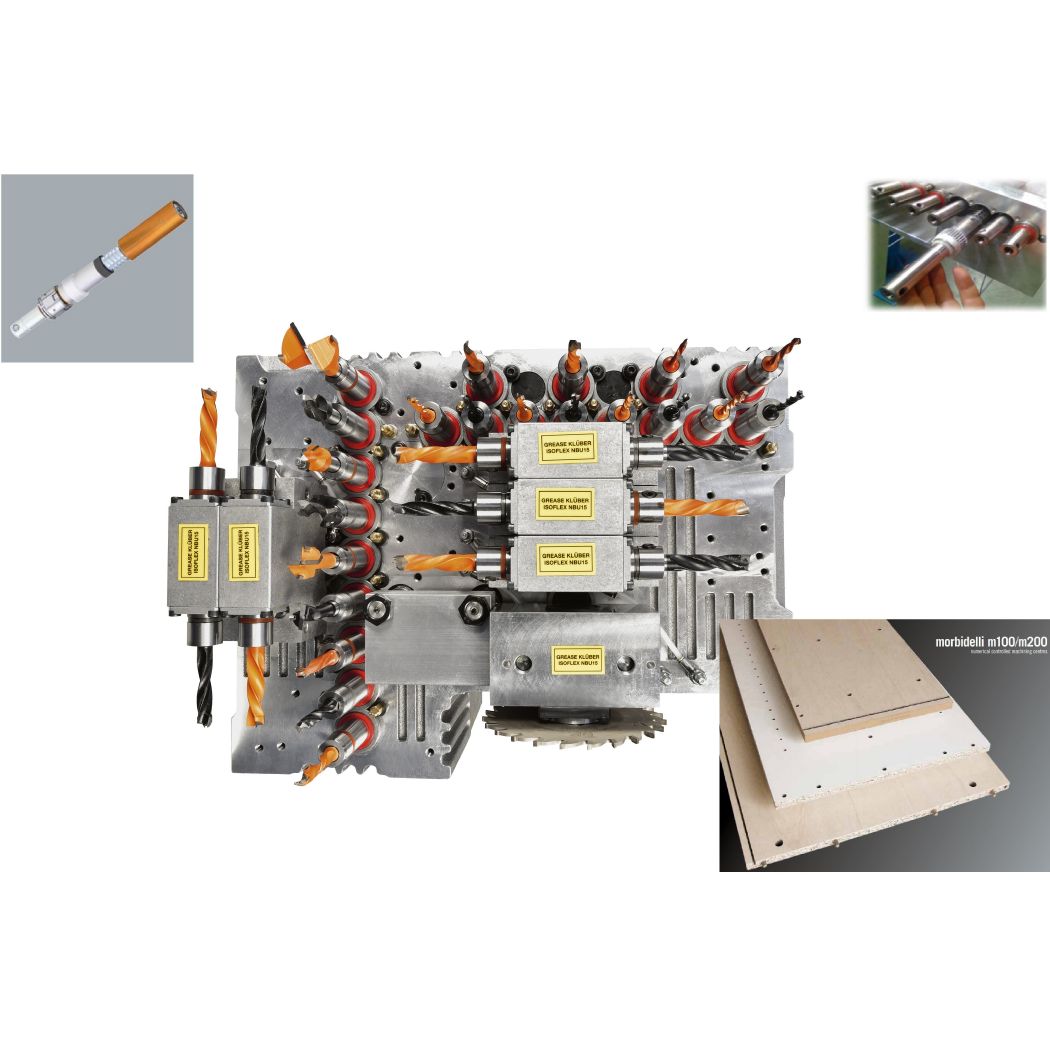

Edinstvena vrtalna enota z 31+2 svedrov - RO.AX tehnologija

Nove vrtalne enote so edinstvene v vseh pogledih:

- najbolj učinkovita vrtalna enota na trgu s hitrostjo vrtanja 8000 obr./min.,

- hitrejše vrtanje z možnostjo vpetja vrtalne enote za okovje za sočasno vrtanje vseh vrst okovij (3 luknje v enem prehodu),

- RO.AX tehnologija za maksimalno absorpcijo neposrednih sil vrtanja in zagotovitev najvišje natančnosti lukenj na vseh materialih: monolitna vretena s posebnimi krogličnimi ležaji, zmanjšana hrupnost in večja stabilnost, zmanjšano radialno trenje med vreteni in krogličnimi ležaji,

- zmanjšani stroški vzdrževanja: možnost zamenjave vretena s prednje strani brez odpiranja vrtalne glave,

- večja zanesljivost: manjše število komponent v vrtalni glavi,

- krajši cikli vrtanja: inovativna postavitev vreten za večji izkoristek pomikov vrtanja pri klasičnem pohištvu.

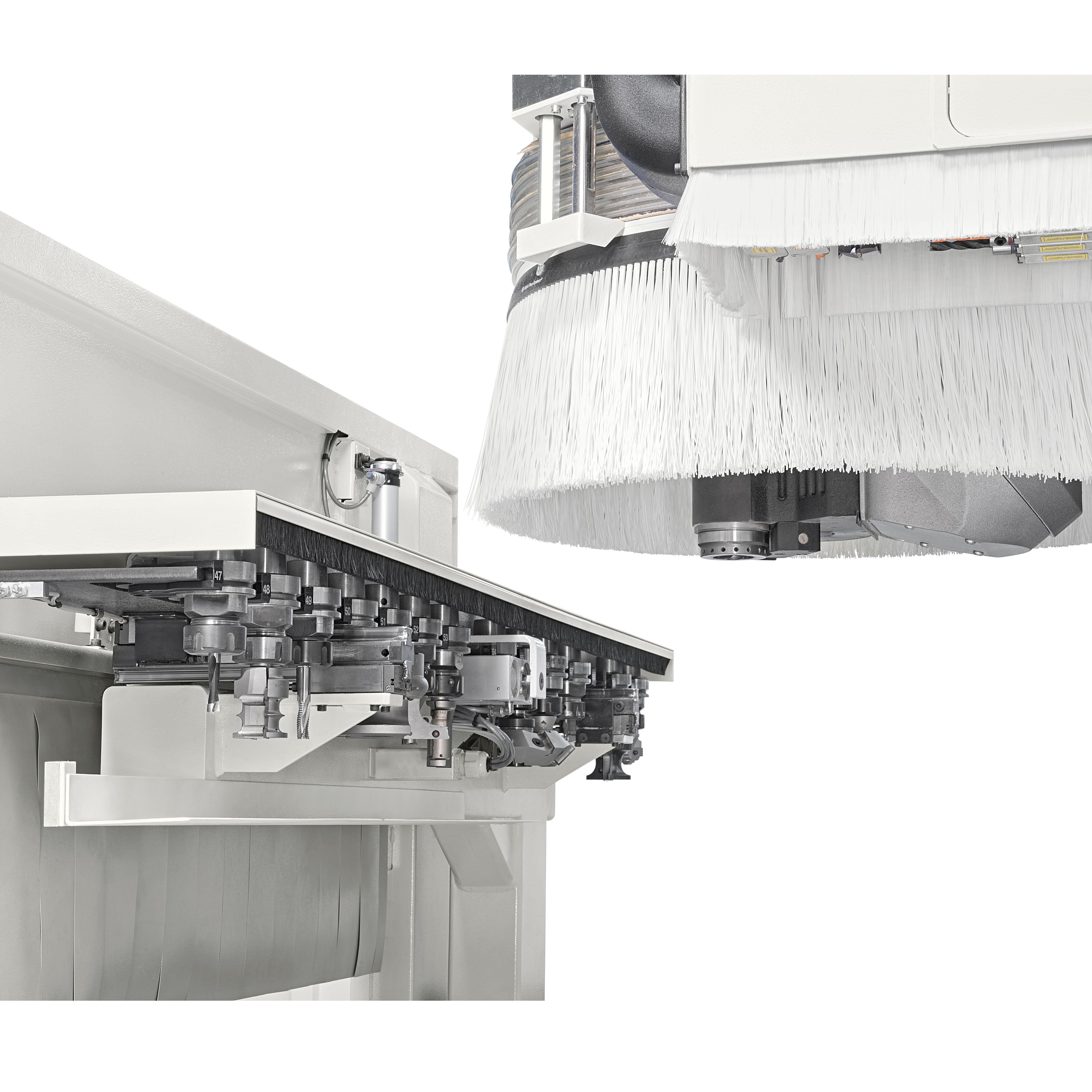

Izmenjevalec orodja FAST 14 - menjava orodja v 14 sekundah!

Izmenjevalec oz. zalogovnik orodja nameščen znotraj kabine ima 14 prostih pozicij.

Hitra menjava orodja v manj kot 15 sekundah.

360 stopinj več svobode - dostop z vseh strani

Integrirano krmilna omarica, varnostni odbijači Bumpers namesto tepiha ter mobilna upravljalna enota za maksimalni izkoristek prostora, enostavno vzdrževanje, prosta postavitev upravljalne enote za boljšo organizacijo dela in večji učinek.

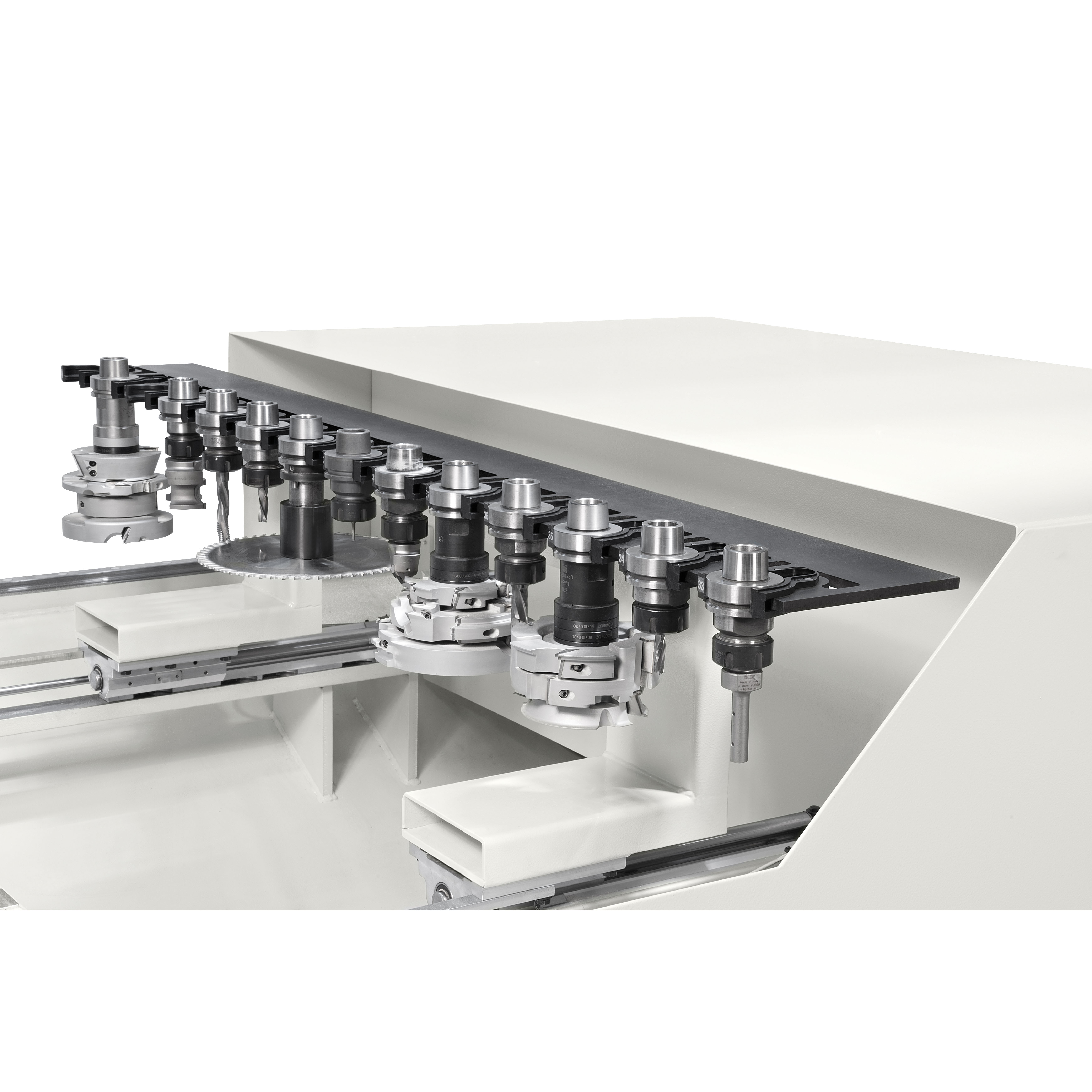

Zalogovnik orodja TRB11 / TRB14

Linearni zalogovnik orodja je nameščen na desni strani stroja.

Število prostih mest je pri M100 11 pozicij, pri M200 pa 14 pozicij.

Maksimalni obseg vpetja orodja v zalogovnik je 350 mm!

Maksimalna teža vpetega orodja je 8 kg.

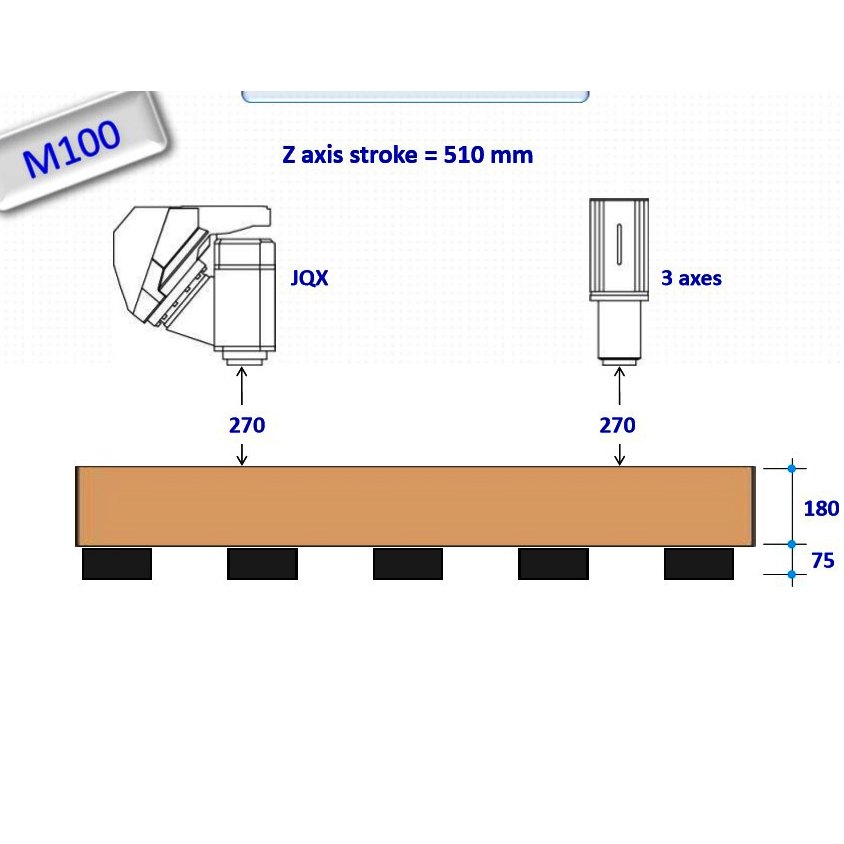

Večja višina obdelave, večja uporabnost stroja

Pri 5-osni obdelavi je zelo pomembna višina obdelave po Z-osi.

Morbidelli M100 ima hoda po Z-osi 510 mm, M200 pa celo 580 mm.

Uporabna višina oz. prehod obdelovanca od prijemala je 180 mm pri M100 in 250 mm pri M200.

Uporabna višina gledano od kozole je pri M100 255 mm in pri M200 335 mm.

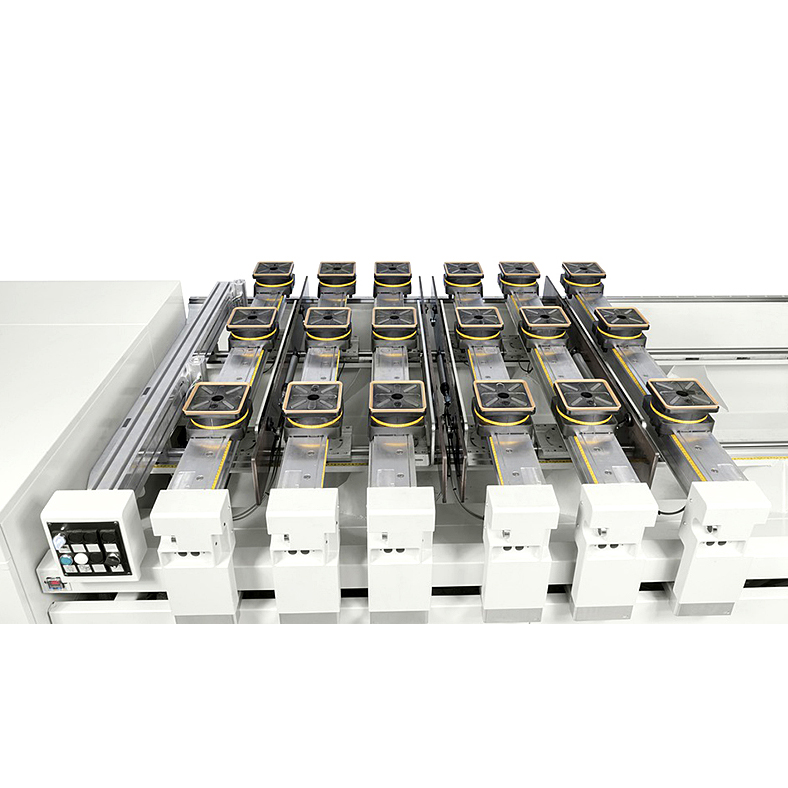

Inovativna DELOVNA MIZA TV FLEX

Brezcevni sistem TUBELESS suportov omogoča svobodni pomik vseh suportov po celotni dolžini.

Vakuum prijemala poljubno dodajamo ali odvzemamo po celotni dolžini suporta.

Višina vakuum prijemal je 75 mm.

Na voljo različne dimenzije prijemal.

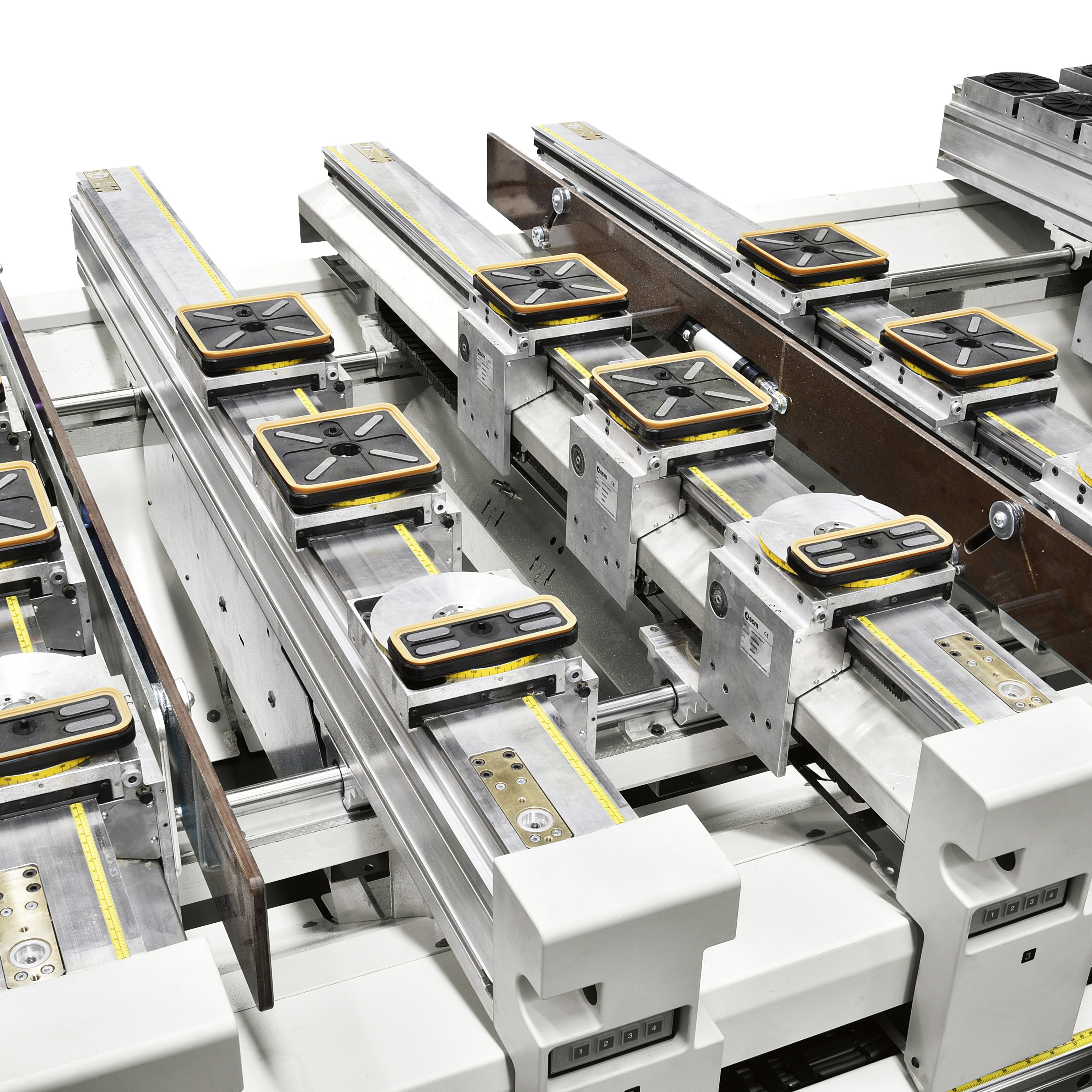

Avtomatska nastavitev suportov in prijemal FLEXMATIC

Delovna miza FLEXMATIC omogoča povsem avtomatski pomik vakuum prijemal preko programa MAESTRO.

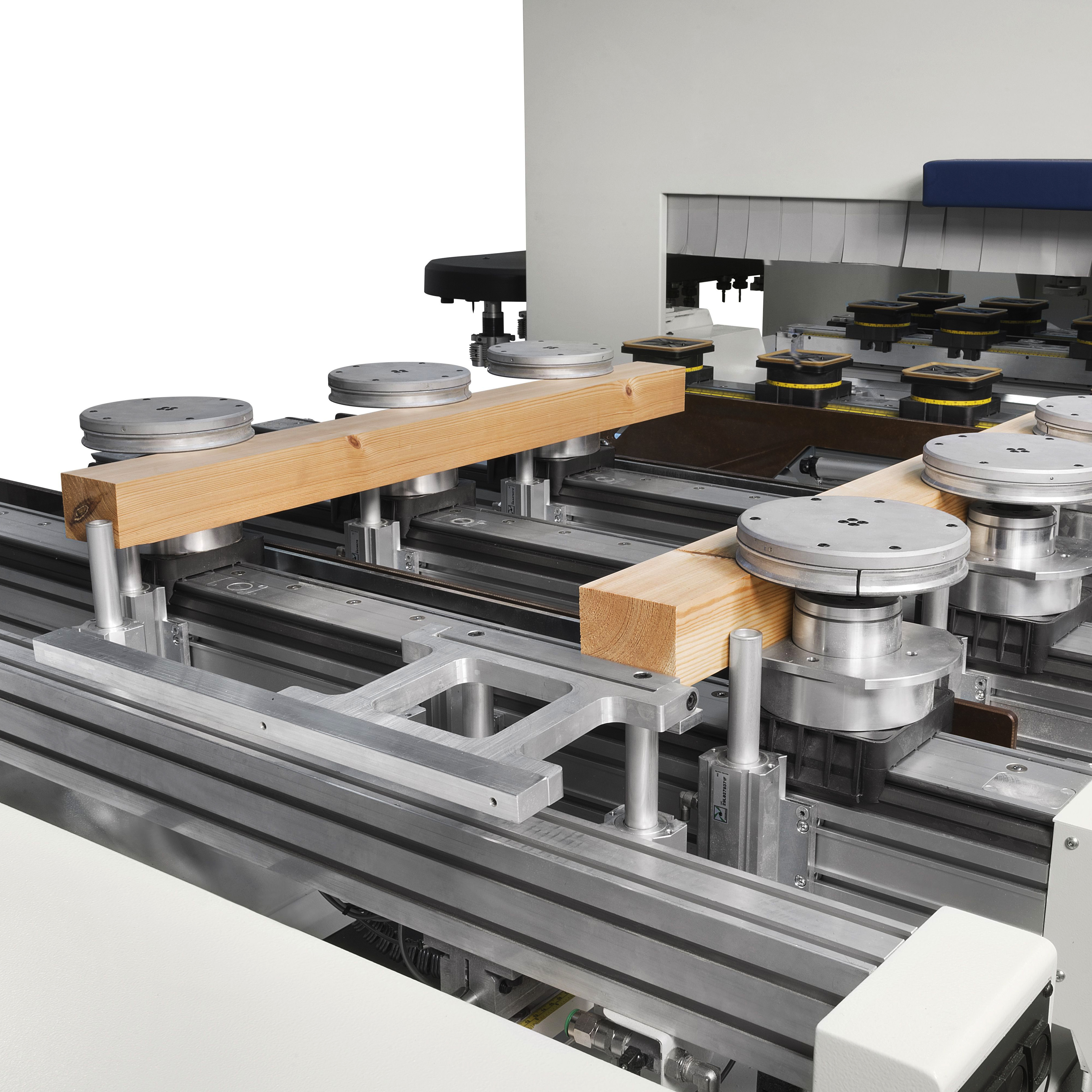

Klešče za pritrditev masivnih elementov

Vertikalne klešče za pritrditev masivnih elementov od 32 do 85 mm.

Možnost dokupa posebnih klešč za kratke in zelo tanke kose od 15 mm naprej.

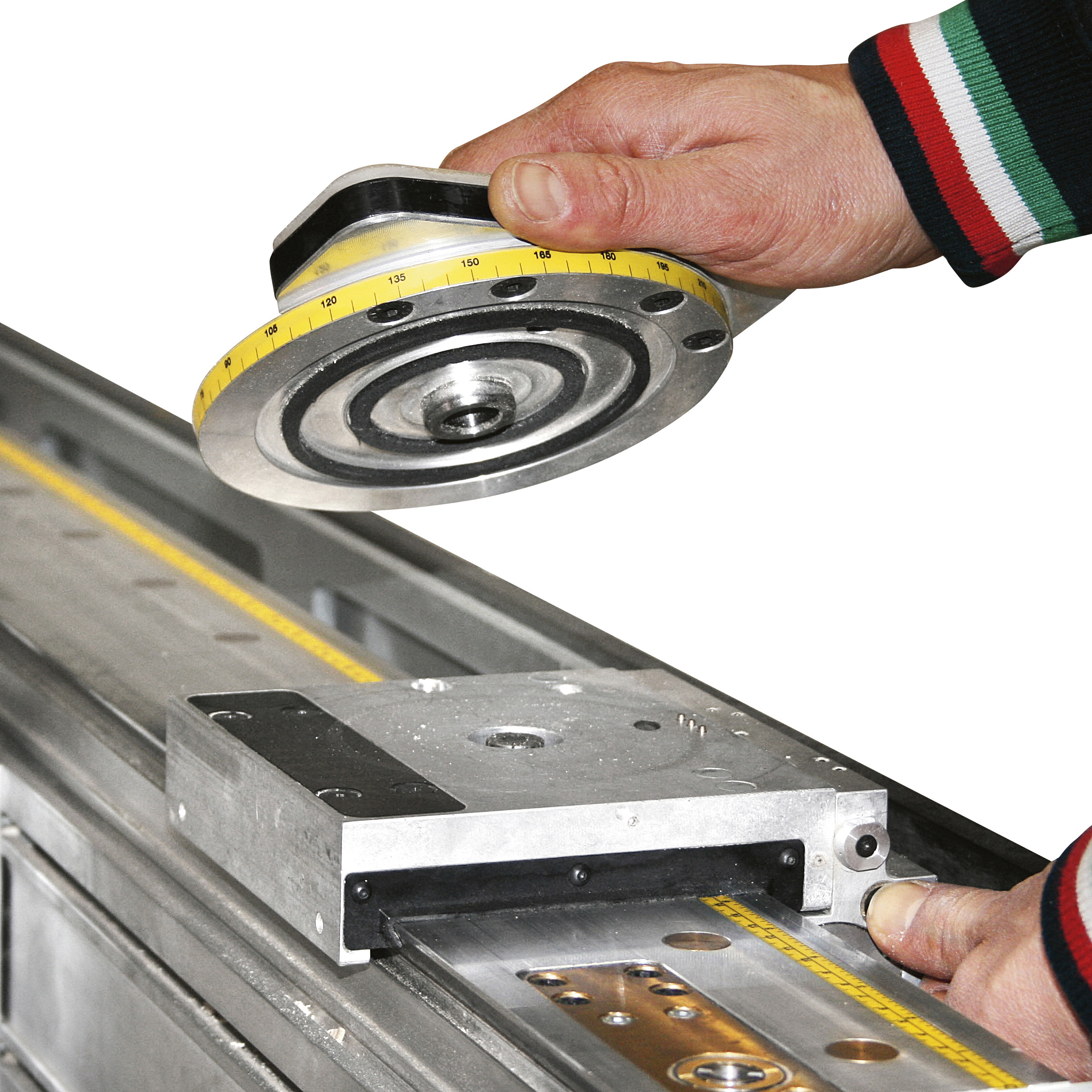

Nagib vakuum prijemal brez uporabe orodja

Vsa prijemala, razen 145 x 145mm, so rotirajoča. S pritiskom na gumb jih nastavimo na poljubni kot.

Dimenzije vakuum prijemal

H = 75 mm

145 x 145 mm

145 x 55 mm

180 x 65 mm

145 x 30 mm

200 x 40 mm

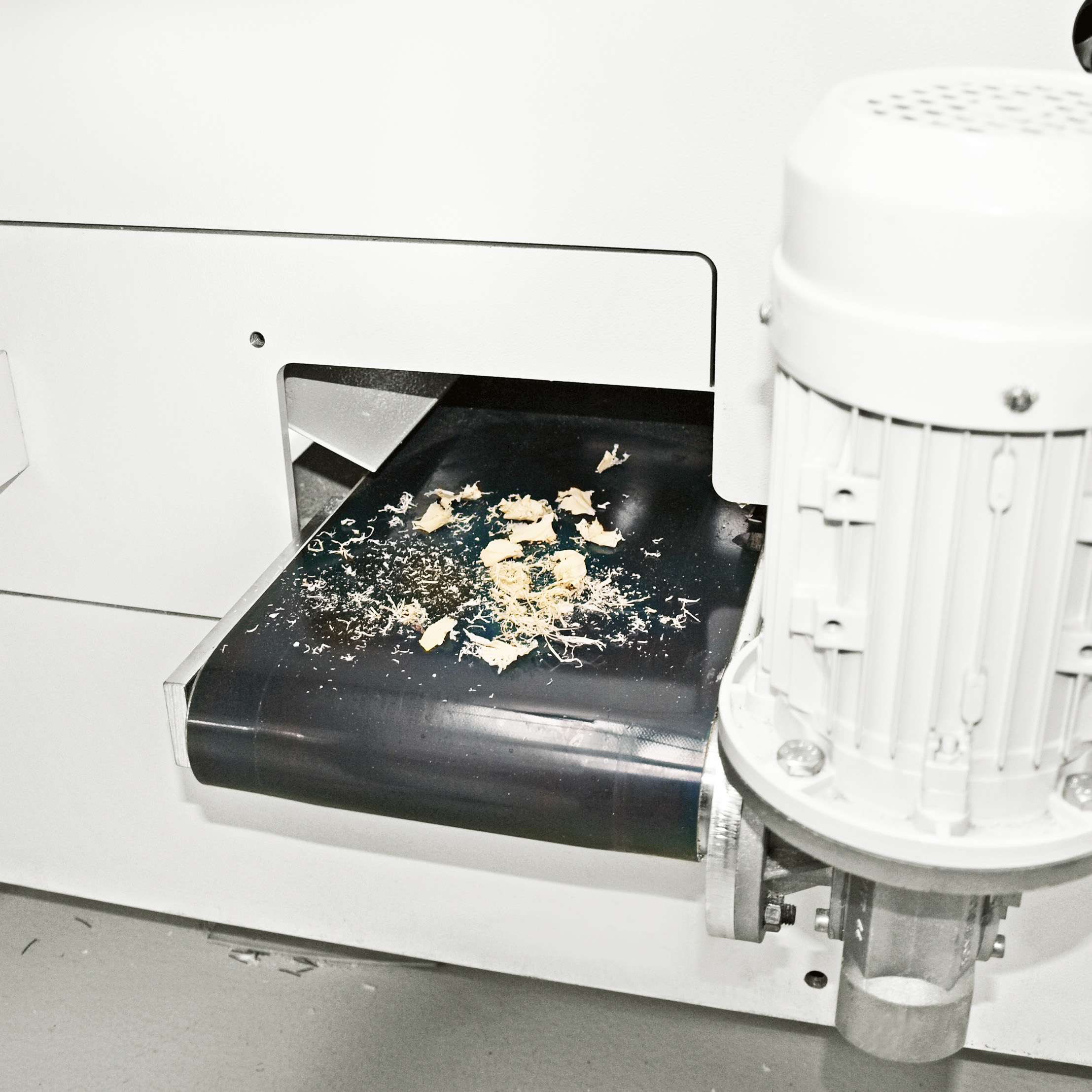

Transportni trak za odpadke

Brezcevni sitem zagotavlja več prostora pod delovno mizo in bolj učinkovit transport odvečnega materiala z delovne mize s pomočjo transportnega traku.

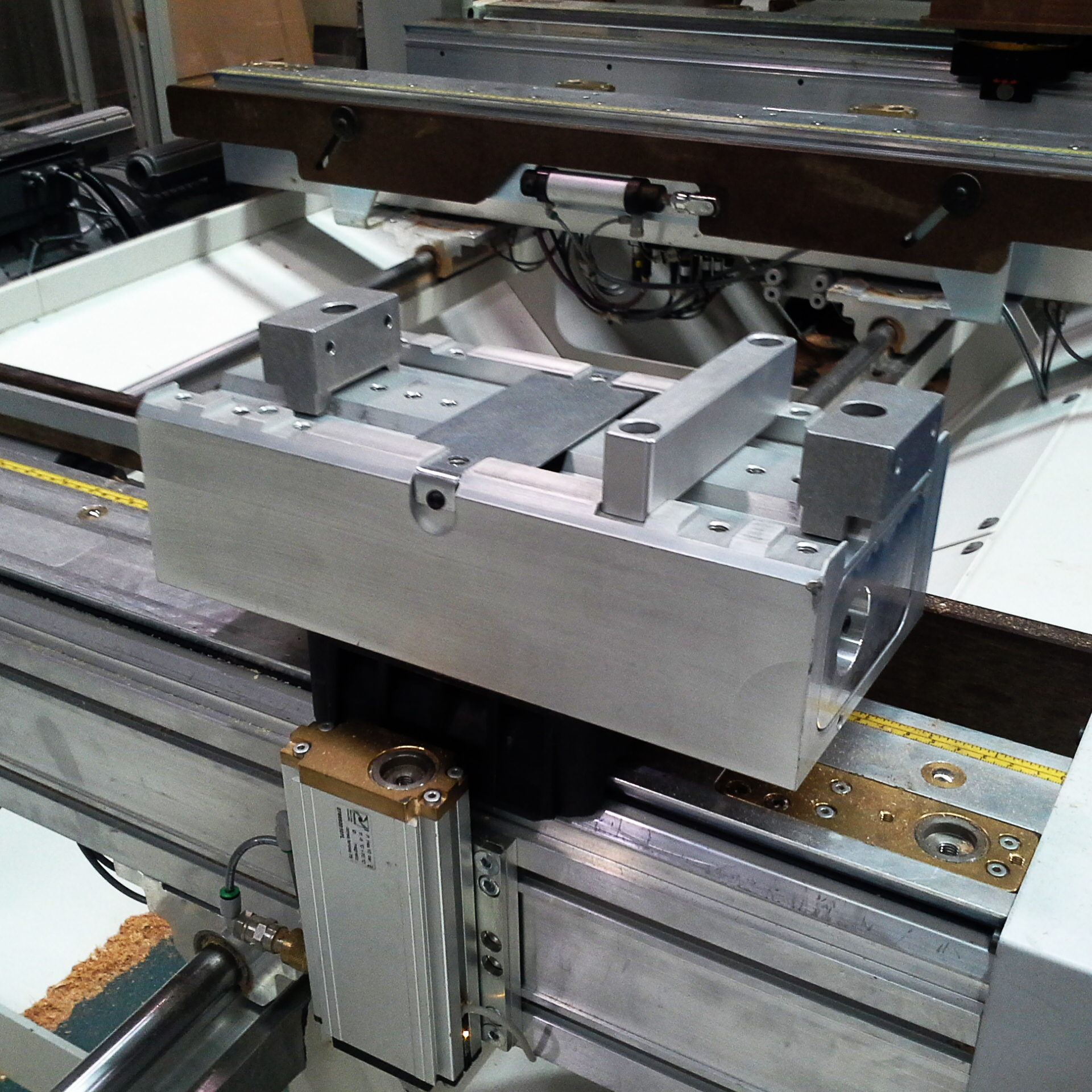

Horizontalne klešče H75

Pnevmatske klešče za vpenjanje masivnih elementov širine od 5 do 235 mm.

Hod klešč je 10 mm.

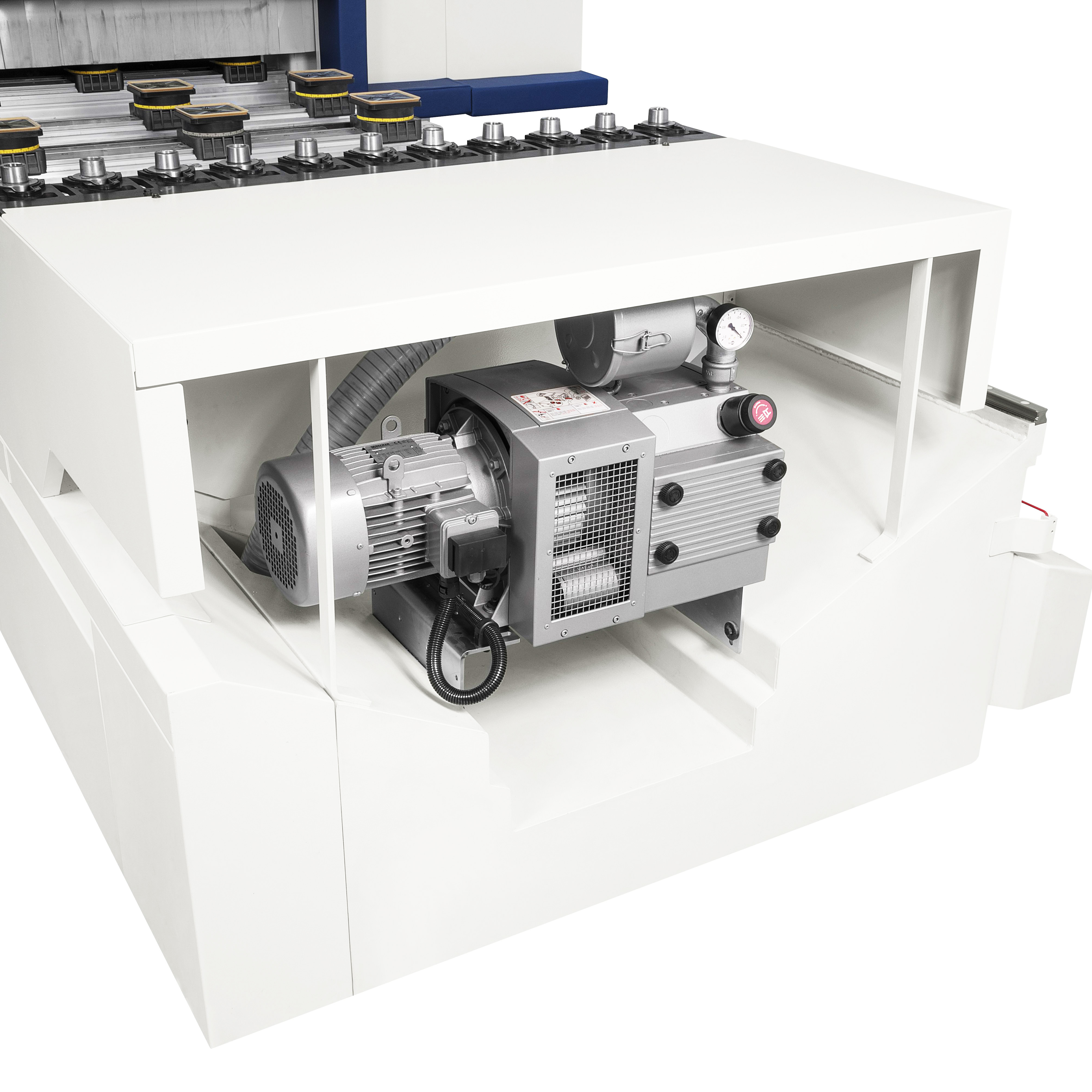

Vgrajena vakuum črpalka BECKER za prosto površino

Novi Morbidelli ima vgrajeno vakuum črpalko v ohišje stroja. S tem pridobimo prosto površino okoli stroja.

Na voljo suhe brezoljne vakuum črpalke s kapaciteto 90 m3/h, 250 m3/h ali 500 m3/h priznanega proizvajalca Becker (Nemčija).

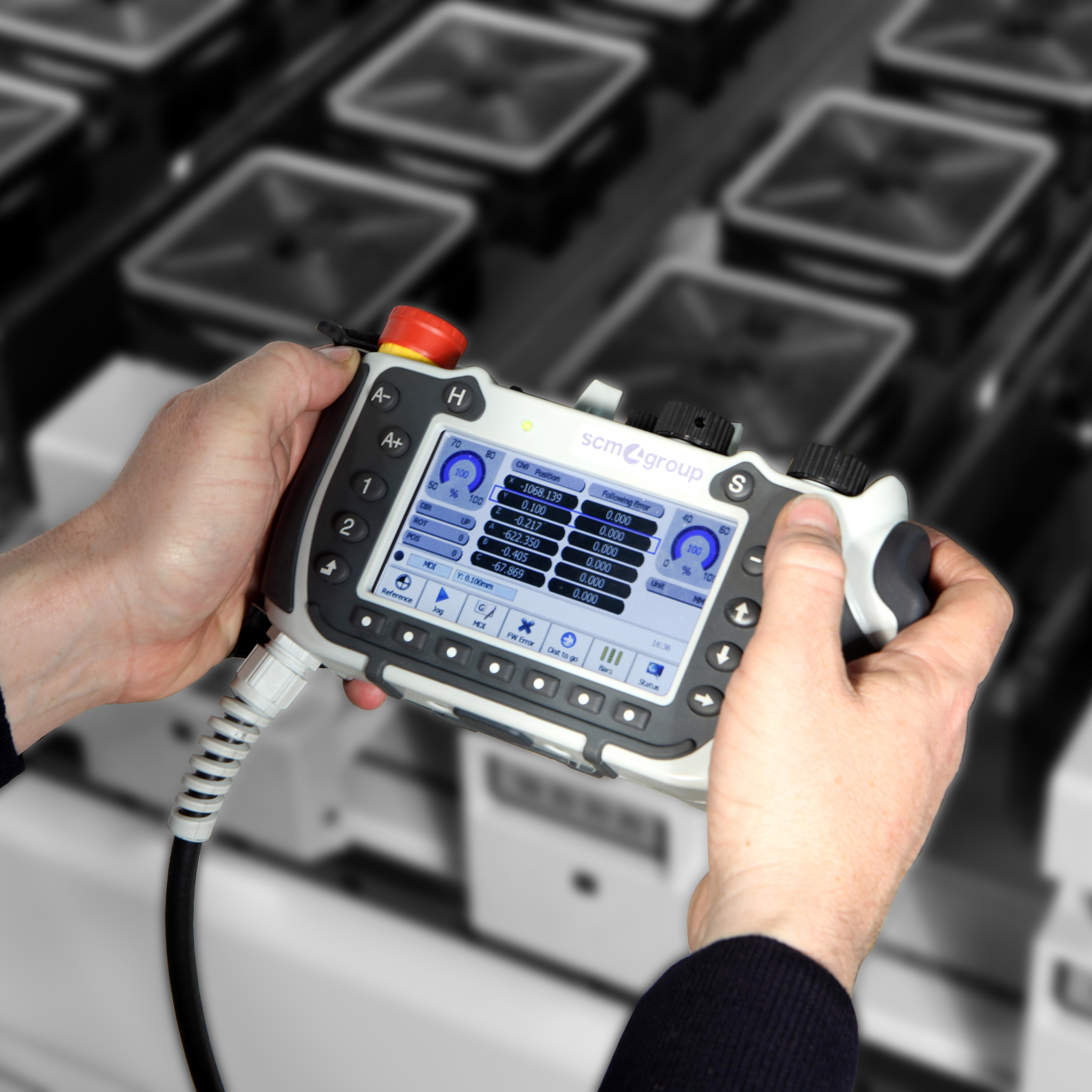

Dodatna mobilna upravljalna enota TECPAD

TECPAD je zelo uporaben pripomoček operaterju med samim delom.

Omogoča prosto gibanje uporabnika med obdelavo in sočasno upravljanje stroja, zagon programov, ročno kontrolo osi, odpravo napak in grafično pozicioniranje vakuum suportov in prijemal.

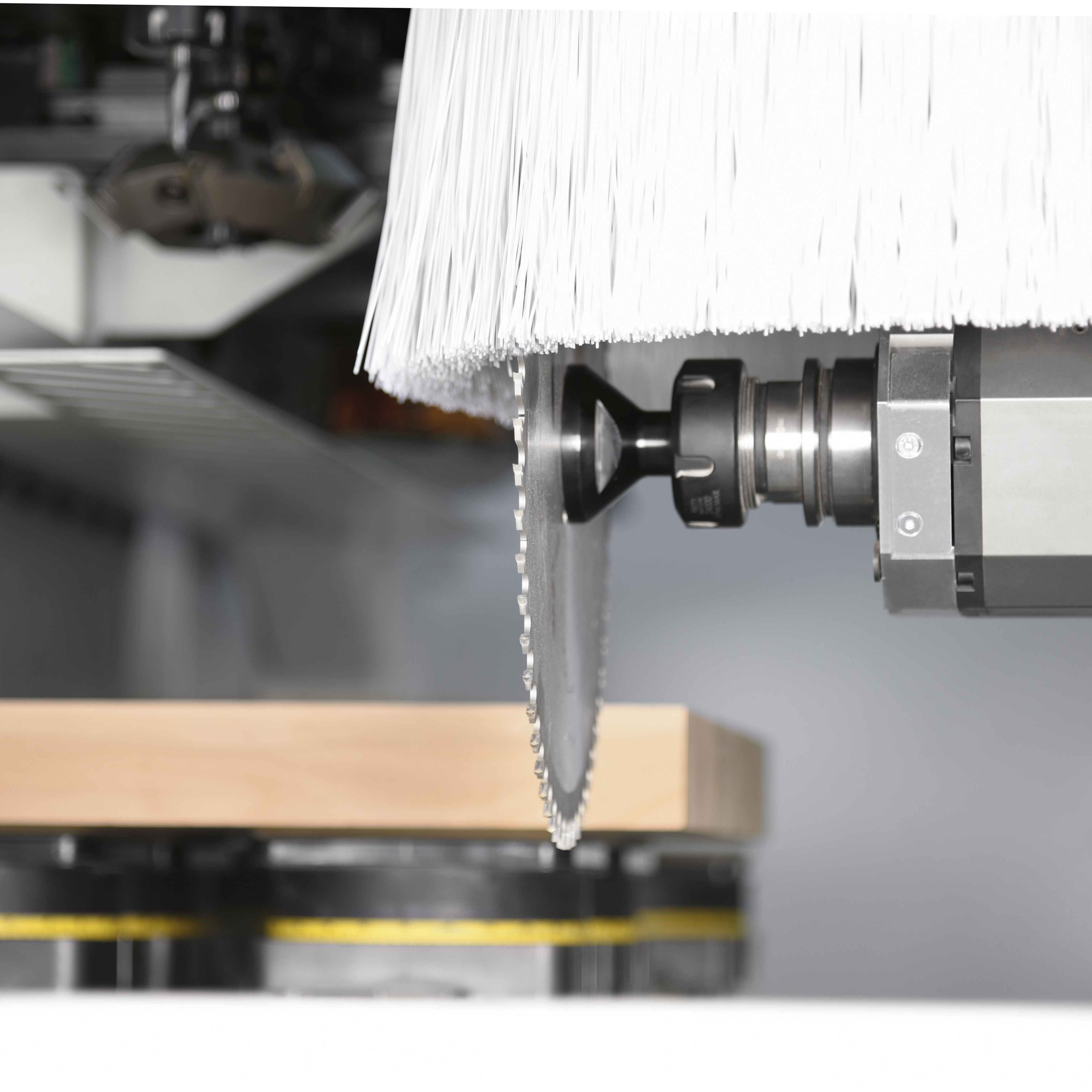

Uporaba krožnih žag s 5-osno tehnologijo

Maksimalni premer krožne žage je 350 mm!

Z majhnimi dimenzijami agregata je fleksibilnost uporabe krožne žage še večja!

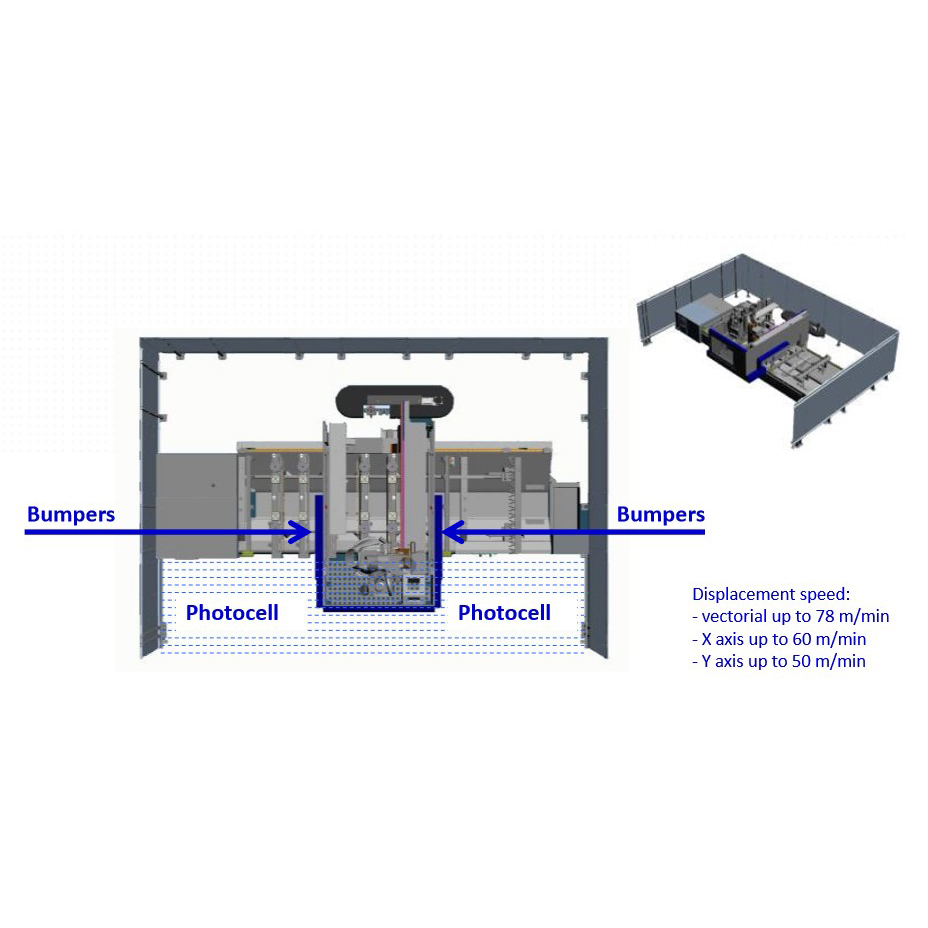

PROSPEED verzija - za maksimalne hitrosti

Alternativa PROSPACE verziji z varnostnimi odbijači je PROSPEED verzija z varnostno ograjo, varnostnimi odbijači in fotocelicami.

Prednost je maksimalna hitrost 78 m/min pomika po x-osi v primeru, da je uporabnik izven območja stroja.

Uporabno pri dimenziji delovne mize 5510 mm in "PENDULUM" obdelavi.

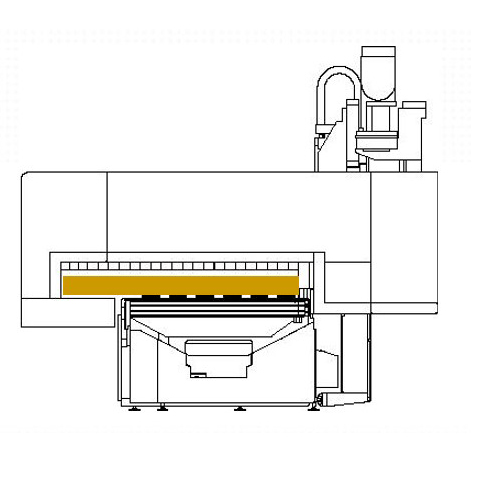

Konzolna izvedba za vpetje maksimalne širine obdelovanca

Širina obdelave pri CNC stroju M100/M200 je 1620 mm.

Maksimalna širina obdelovanca, ki ga lahko vpnemo na delovno mizo, je 1900 mm pri M100 in 2210 mm pri M200.

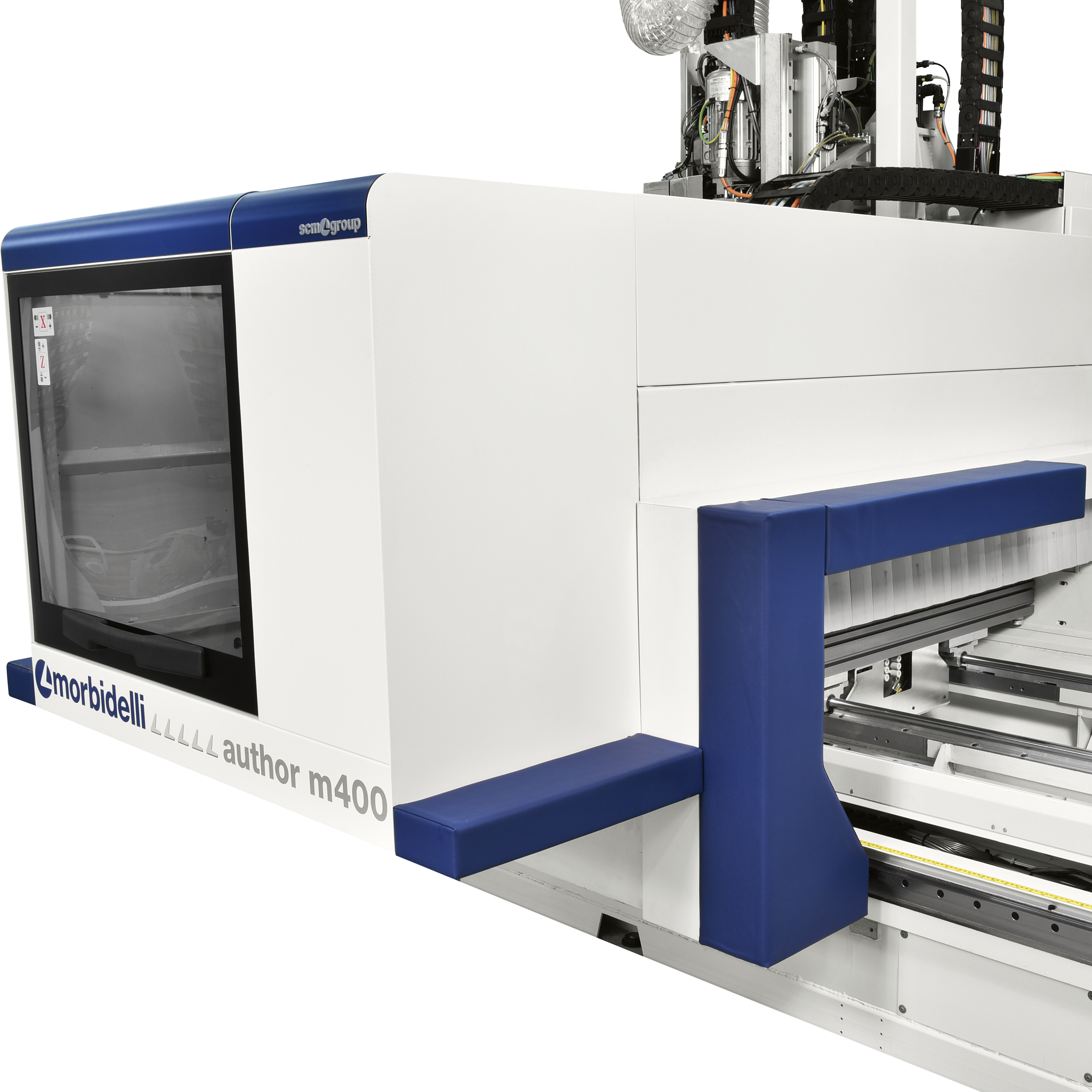

BUMPERS varnostni odbijači - PROSPACE verzija

"BUMPERS" varnostni odbijači namesto varnostnih tepihov so zelo praktična rešitev za vsako proizvodnjo.

Prosto gibanje okoli stroja, izkoristek prostora, nalaganje obdelovancev med obdelavo brez prekinitve programa in krajši cikli proizvodnje so zadosten razlog, da se 95 % kupcev odloči za PROSPEED verzijo Morbidelli CNC strojev.

Izmenjevalec - zalogovnik orodja RAPID16 - opcija

Dodatni izmenjevalec orodja na konzoli stroja.

Omogoča hitre menjave orodja do premera 300 mm!

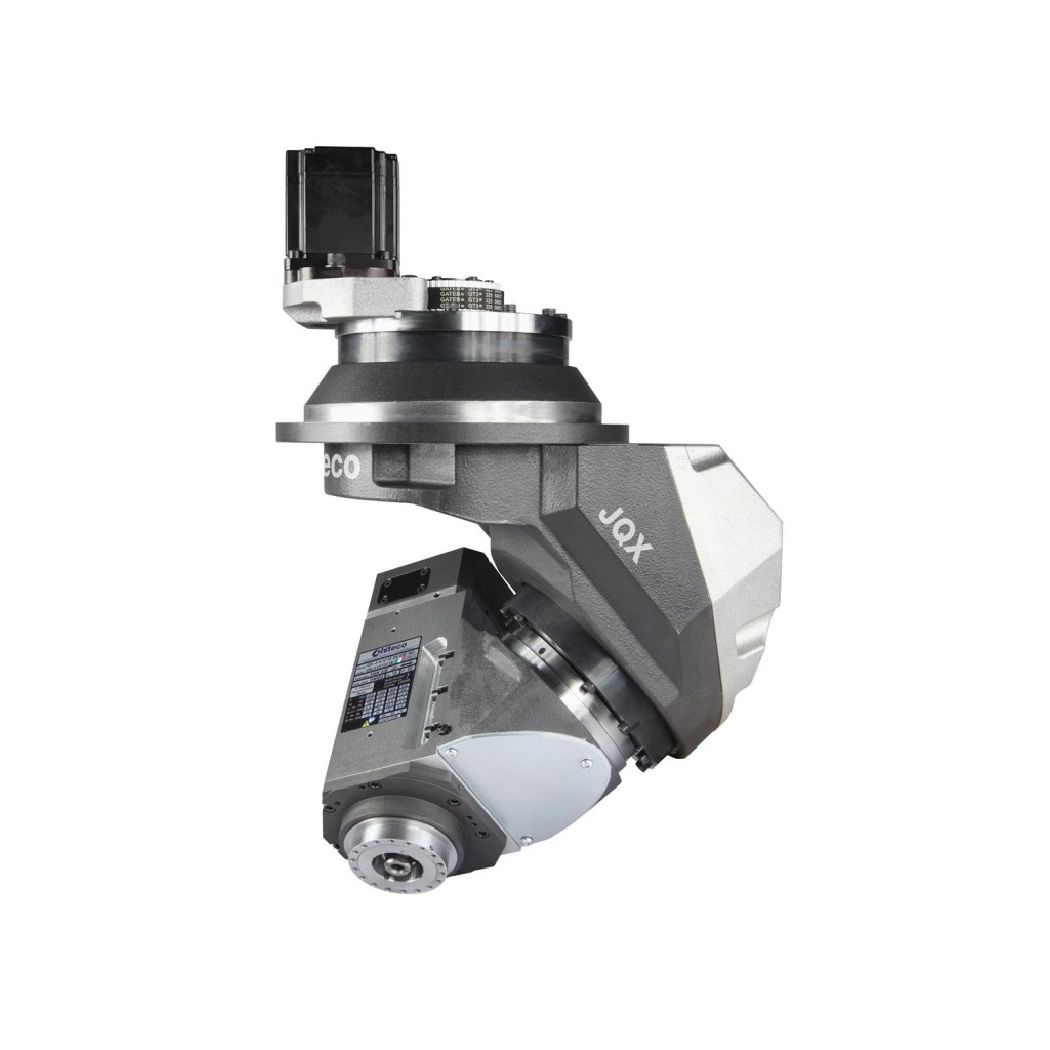

Izjemni JQX 5-osni agregat 10 kW (opc. 12 kW)

Manjša dimenzija agregata pomeni več prostora za obdelavo.

Testiran v najbolj ekstremnih industrijskih pogojih.

Kljub majhnim dimenzijam izjemna moč - 10 kW, opcijsko 12 kW.

Območje obračanja JQX po C-osi 640 st., po B-osi 370 st. S pomočjo programske opreme lahko obdelujete tako okrogle oblike kot tudi druge vrste geometrijskih oblik brez kakršnekoli težave.

Hitrost vrtenja od 1500 do 24000 obr./min. Najvišjo moč doseže že pri 12000 obr./min. Vodno hlajen. Opremljen s statičnim frekvenčnim pretvornikom za hitre pospeške in hitre pojemke.

HSK-F63 standardno vpetje.

Izmenjevalec orodja TRC32 - 32 pozicij - opcija

Verižni izmenjevalec orodja TRC32 z 32 pozicijami.

Maksimalni premer orodja, ki ga lahko vpnemo v zalogovnik, je 350 mm!

Maksimalna teža orodja je celo 8 kg oz. skupna maksimalna teža orodja v zalogovniku je 160 kg.
