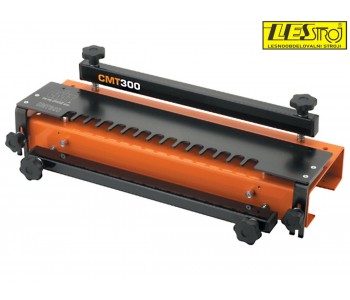

Šablona za izradu zubaca CMT 300

Šablona za izradu zubaca CMT 300

Šablona za izradu zubaca omogućuje izradu kutnih spojeva kao što je lastin rep i ravnih spojeva za ladice, namještaj od masivnog drva, košnice i poklon-kutije. Šablona omogućuje obradu obradaka širine 305 mm i debljine od 11 do 25 mm.

Limited time offer:
161,50 EUR 170,00 EUR -5%
Zadnji artikli na skladištu
Stanje
Novi proizvod
Reference:
005162
Opis

Sustav omogućuje uporabu bilo koje nadstolne glodalice, a čahura vodilice mora odgovarati svakoj glodalici – CMT, Iskra, Makita, Black/Decker i drugima.

Osnovni paket uključuje ploču za izradu polupokrivenih zubaca i čahuru vodilice. Po želji možete kupiti šablonu za vidljive lastine repove i ravne zupce.

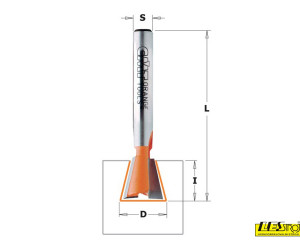

Za izradu spojeva morate kupiti i glodalicu s promjerom glodala od 12,7 mm i kutom glodala 14°.
Klinasto glodalo D = 12,7 mm, A = 14°, promjer prihvata = 6 mm (718.127.11).
Klinasto glodalo D = 12,7 mm, A = 14°, promjer prihvata = 6,35 mm (818.128.11).
Klinasto glodalo D = 12,7 mm, A = 14°, promjer prihvata = 8 mm (918.127.11).
Klinasto glodalo D = 12,7 mm, A = 14°, promjer prihvata = 12,7 mm (818.628.11).


Set sadržava:
⎻    kućište s dvjema montažnim letvama za vodoravno i okomito spajanje obradaka
⎻    čahuru vodilice 15,8 mm (899.005.00)
⎻    šablonu za izradu polupokrivenih zubaca T300.005.05.

Tehnički podaci:
⎻    radna širina 305 mm
⎻    radna visina: 12 – 25 mm.

Neobvezni dodaci (mogućnost kupnje):
⎻    šablona za otvorene ravne zupce
⎻    šablona za otkriven zupčasti spoj.

Detalji proizvoda
005162

Podaci

Širina kantiranja (mm)
305
Debljina zakrivljenog ruba (mm)
11-25
Images

Vidljivi lastin rep


Tri koraka izrade polupokrivenog zupca


Polupokriveni zubac


Ravni zubac

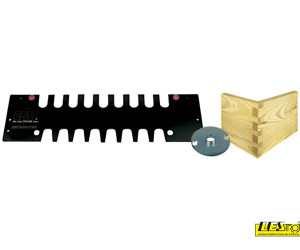

CMT dodatna ploča 300-129

Da biste napravili vidljiv zubac lastinog repa.

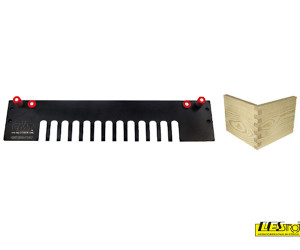

CMT300-T080

Za izradu ravnog zupca.

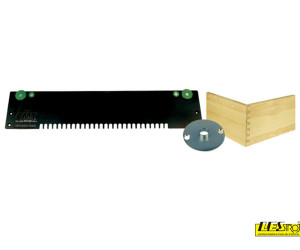

CMT300-T064

Za izradu mini polupokrivenog zupca.

Polupokriveni zupci izrađeni po priloženoj šabloni CMT300
