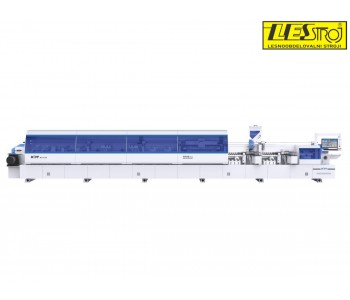

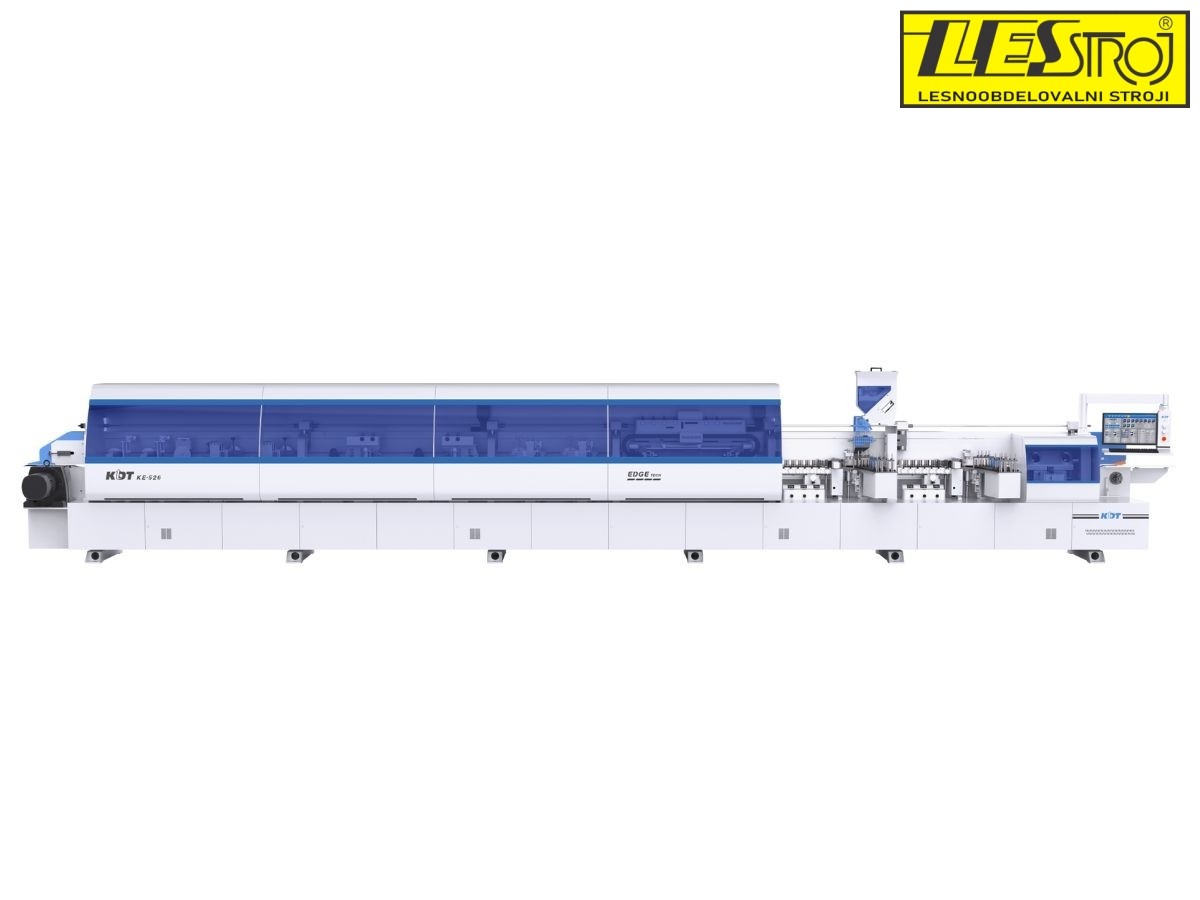

Kanterica KDT 526G

Svrha: Brzohodni automatski protočni stroj za kantiranje KE-526G namijenjen je istodobnoj obradi ravnih rubova ploča sintetičkim rubnim materijalom iz role.

Komponente stroja:

• Predglodalna jedinica
• Stezna jedinica
• Jedinica za nanošenje ljepila i pritisk

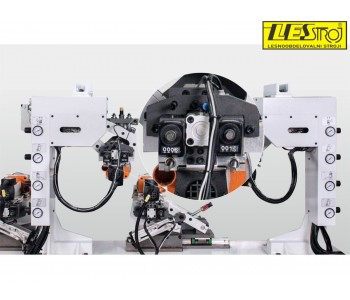

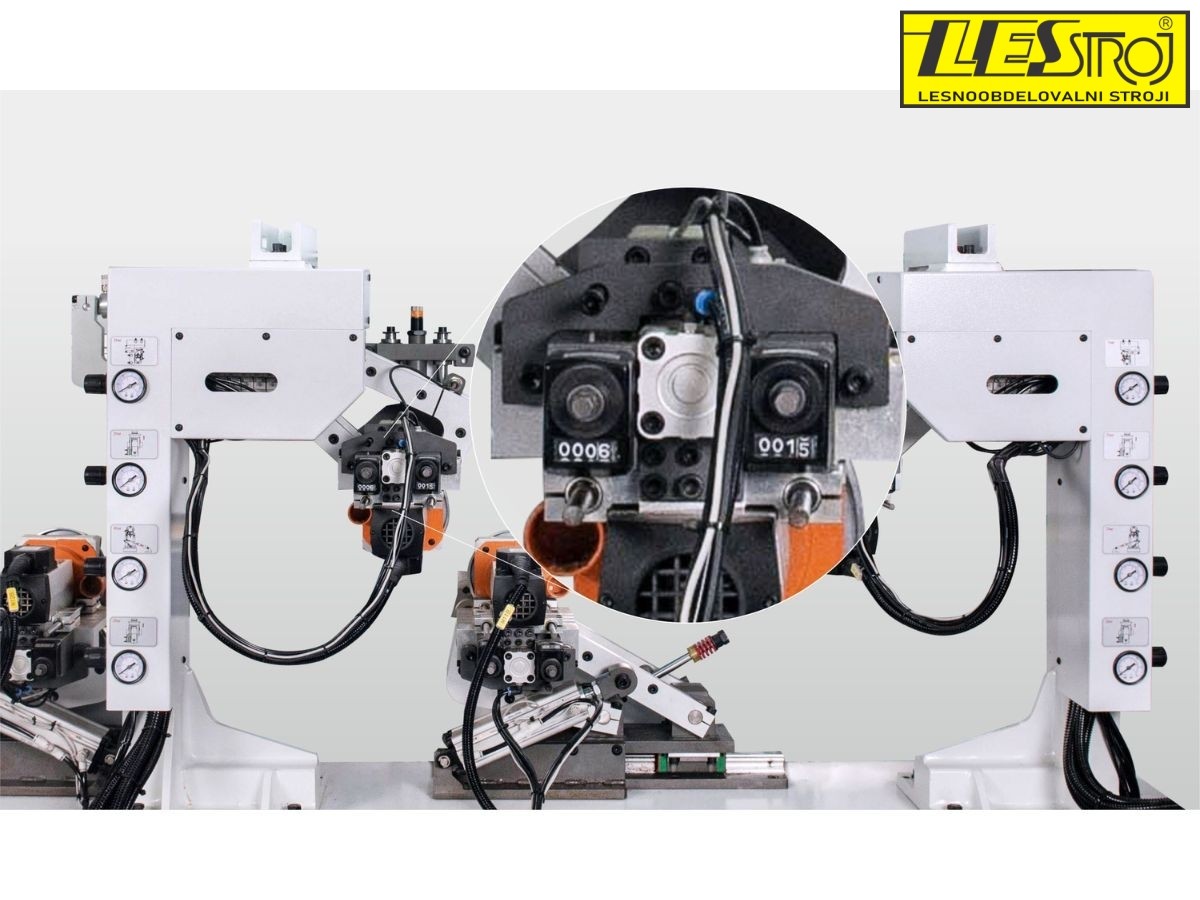

• Prva glodalna jedinica za uklanjanje previsa
• Druga glodalna jedinica za uklanjanje previsa
• Konturirajuća (radius) jedinica
• Prva strugaća jedinica s radijusnim noževima
• Druga strugaća jedinica s radijusnim noževima
• Strugaća jedinica s ravnim noževima
• Prva polirna jedinica
• Druga polirna jedinica

Posebne značajke:

• Brzina posmaka 22–30 m/min
• Dva gornja ljepilna spremnika: EVA i PUR

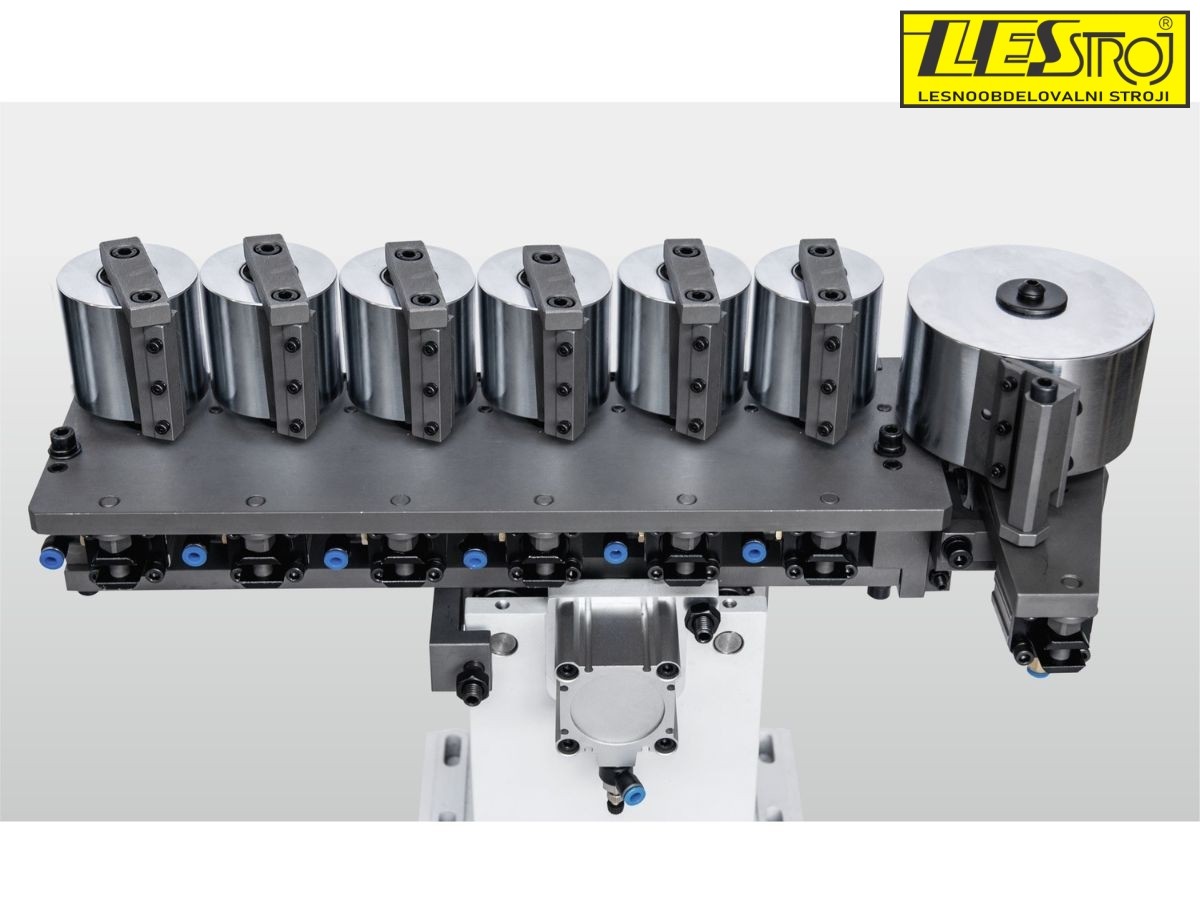

• Magazin za rubove 6+6 pozicija sa servopogonom
• Pneumatsko podešavanje debljine ruba preko kontrolne ploče
• Pritisna traka umjesto valjaka za precizno vođenje obratka
• Horizontalna jedinica za odrezivanje
• Konturirajuća jedinica s 4 motora
• Grupa s 7 pritisnih valjaka i strugačima
• Upravljanje putem zaslona na dodir (Windows)
• Dodatni pritisni valjci
• Bezkontaktna kontrola radnih jedinica
• Mogućnost programiranja pauza zagrijavanja ljepila
• Visokoprecizni brojači
• Automatsko pozicioniranje mosta pomoću enkodera
• Digitalni brojač na vodilu predglodanja
• Frekvencijski pretvarači na svim jedinicama
• Grijaća lampa za rub obratka
• Rasvjeta u zaštitnoj kabini
• Sigurnosni prekidači na vratima kabine
• Šipka za doziranje posmaka sprječava oštećenja
• Pneumatska zavjesa sprječava zaprljanje ljepilnog valjka
• Podešavanje prednjeg i stražnjeg previsa iz kontrolne ploče
• Izvedeno prema CE standardima

Jedinice za nanošenje tekućina:

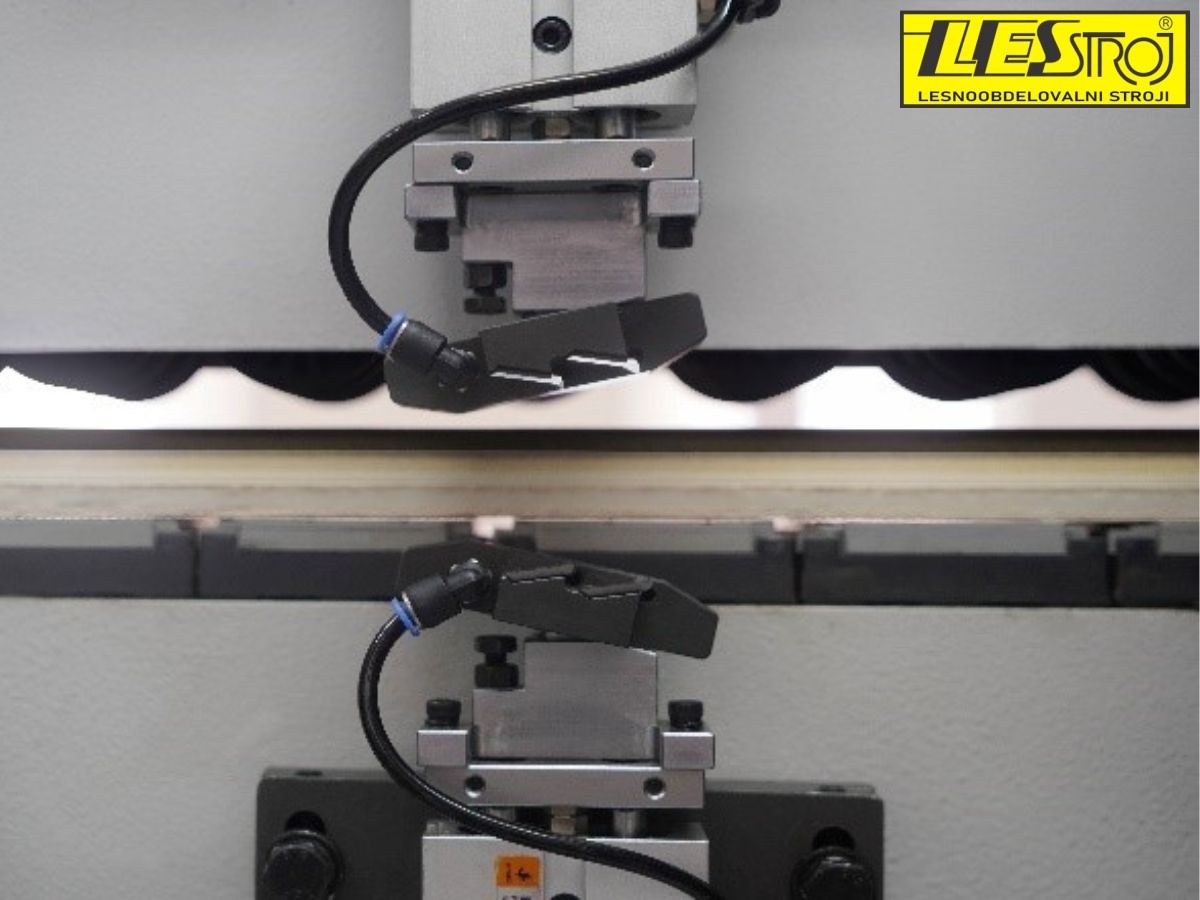

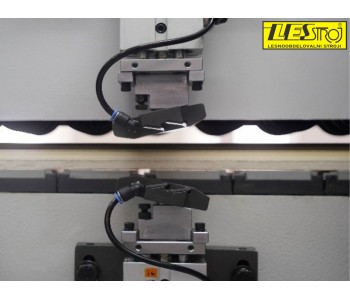

1. Odvajač (release liquid) – 2 mlaznice prije predglodanja sprečavaju lijepljenje viška ljepila za obradak.

2. Polirna tekućina – 2 mlaznice prije polirne jedinice uklanjaju odvajač i ostatke ljepila te daju sjaj rubu.

Konstruktivne prednosti:

Postolje stroja: Kruta kutijasta konstrukcija s rebrima osigurava stabilnost i točnost.

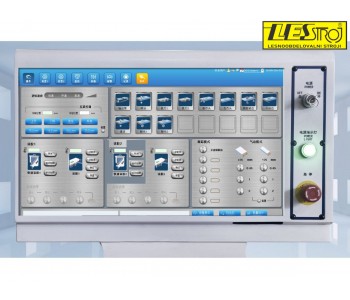

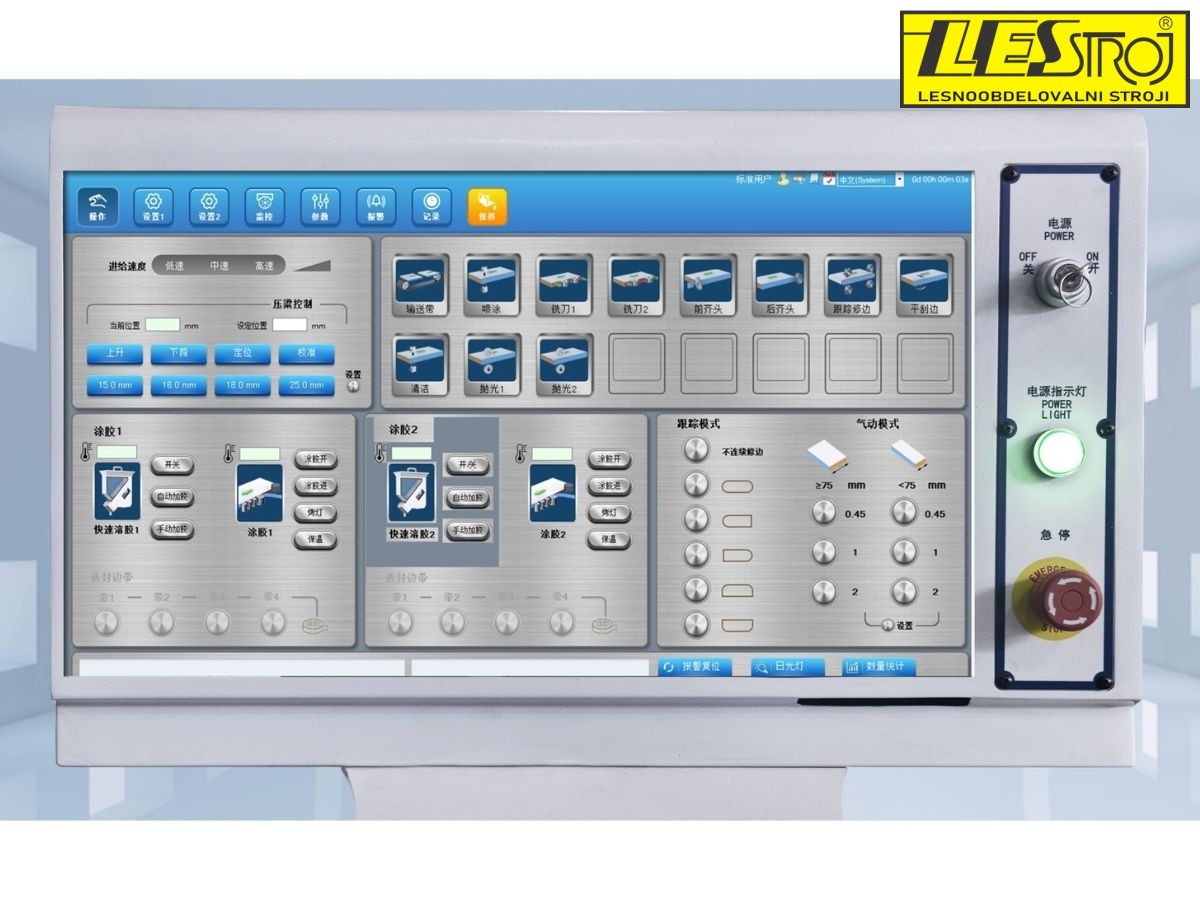

Kontrolna ploča: Industrijsko računalo s Windows i zaslonom na dodir.

Tehnološke pauze: Programabilni ciklusi zagrijavanja ljepila.

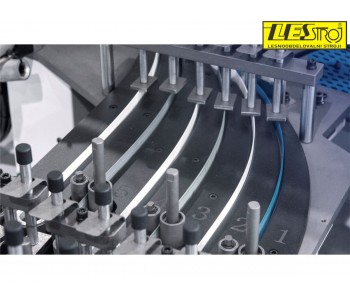

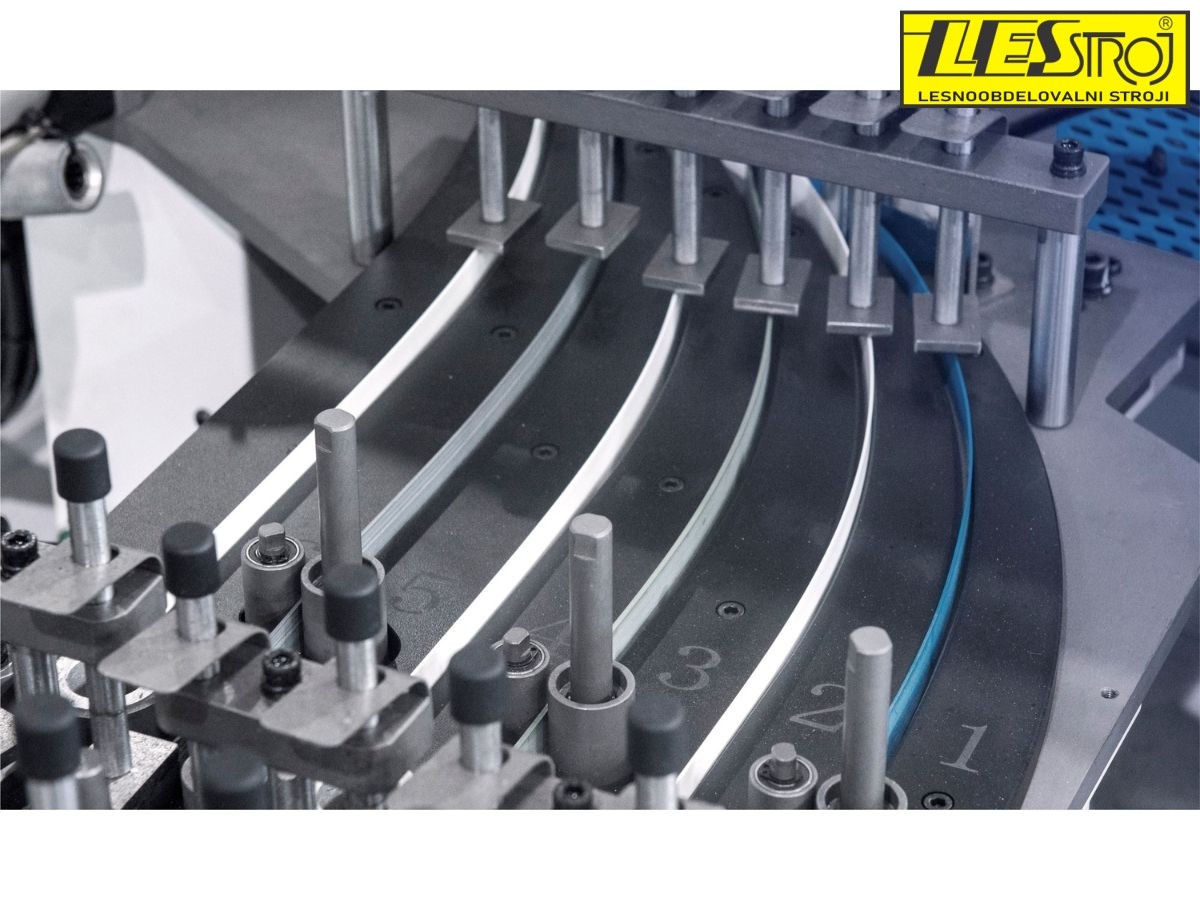

Magazin za rubove: Servo pogon, automatska izmjena rubova, manja potrošnja materijala.

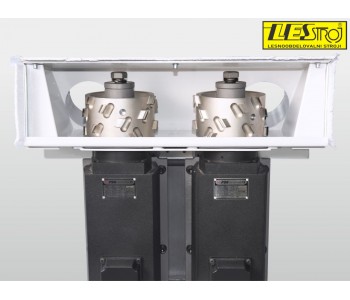

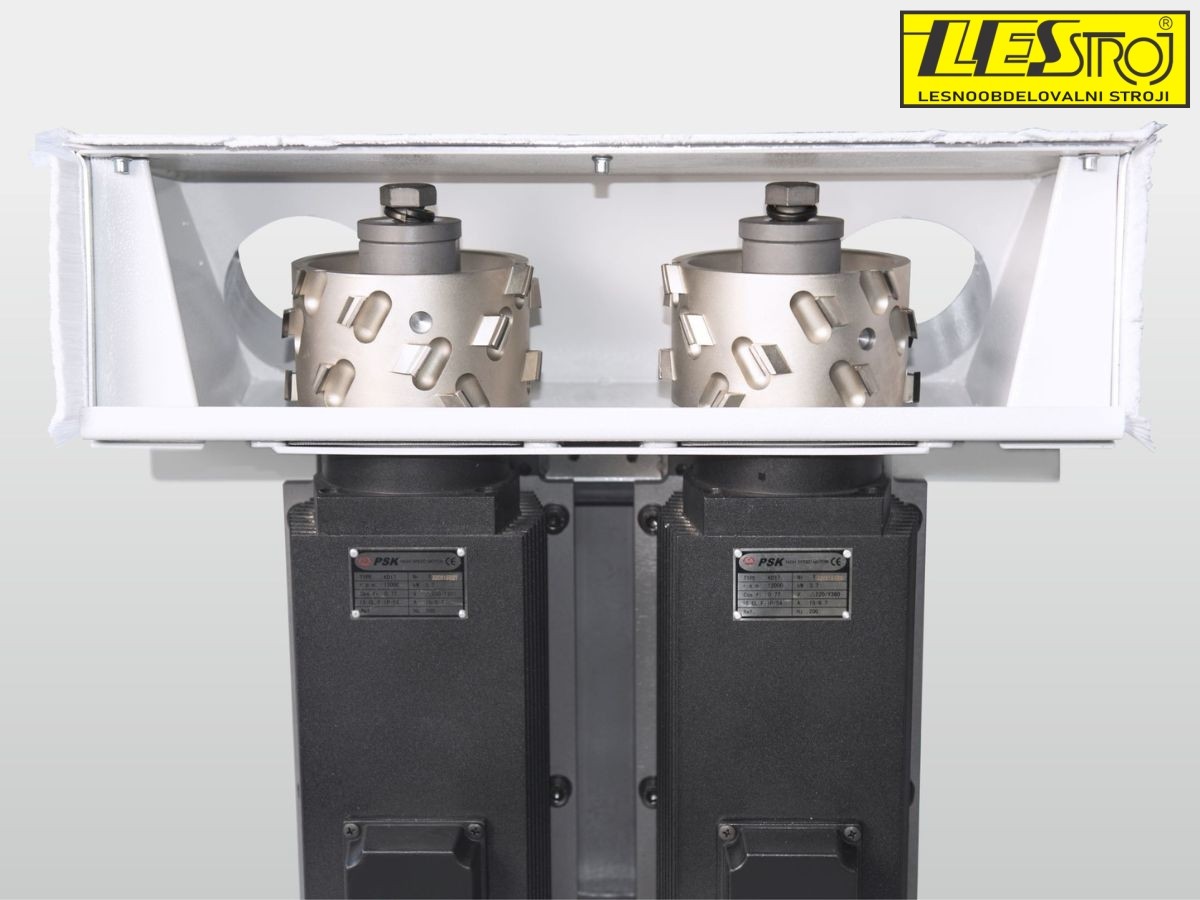

Predglodalna jedinica: Dva visokofrekventna motora, dijamantni alati (40/65 mm), uklanjaju tragove pile i iverje.

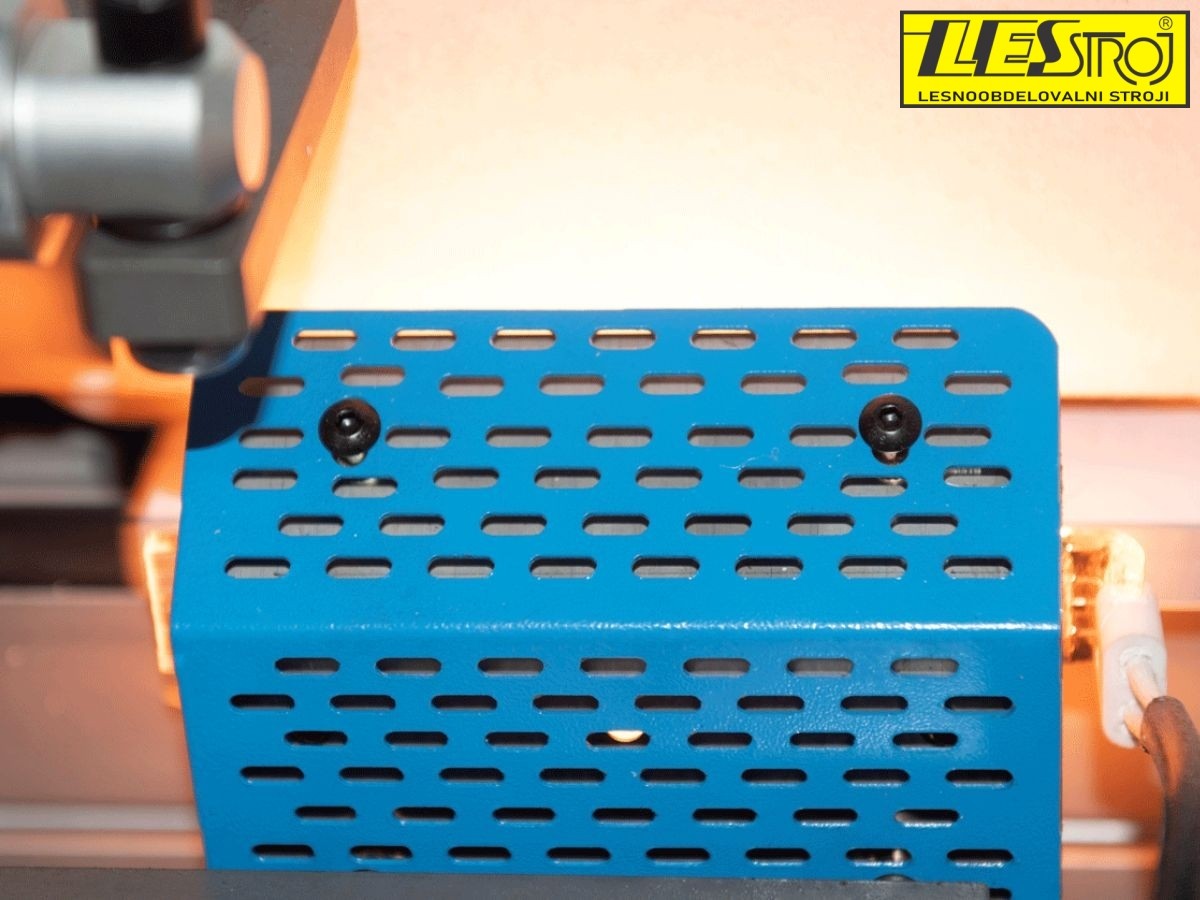

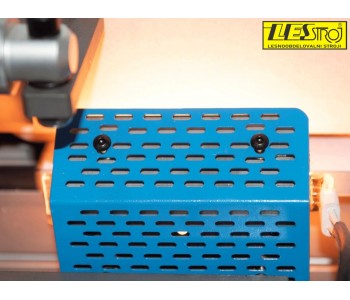

Predgrijavanje: Poboljšava lijepljenje ruba.

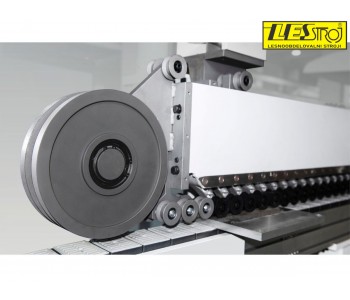

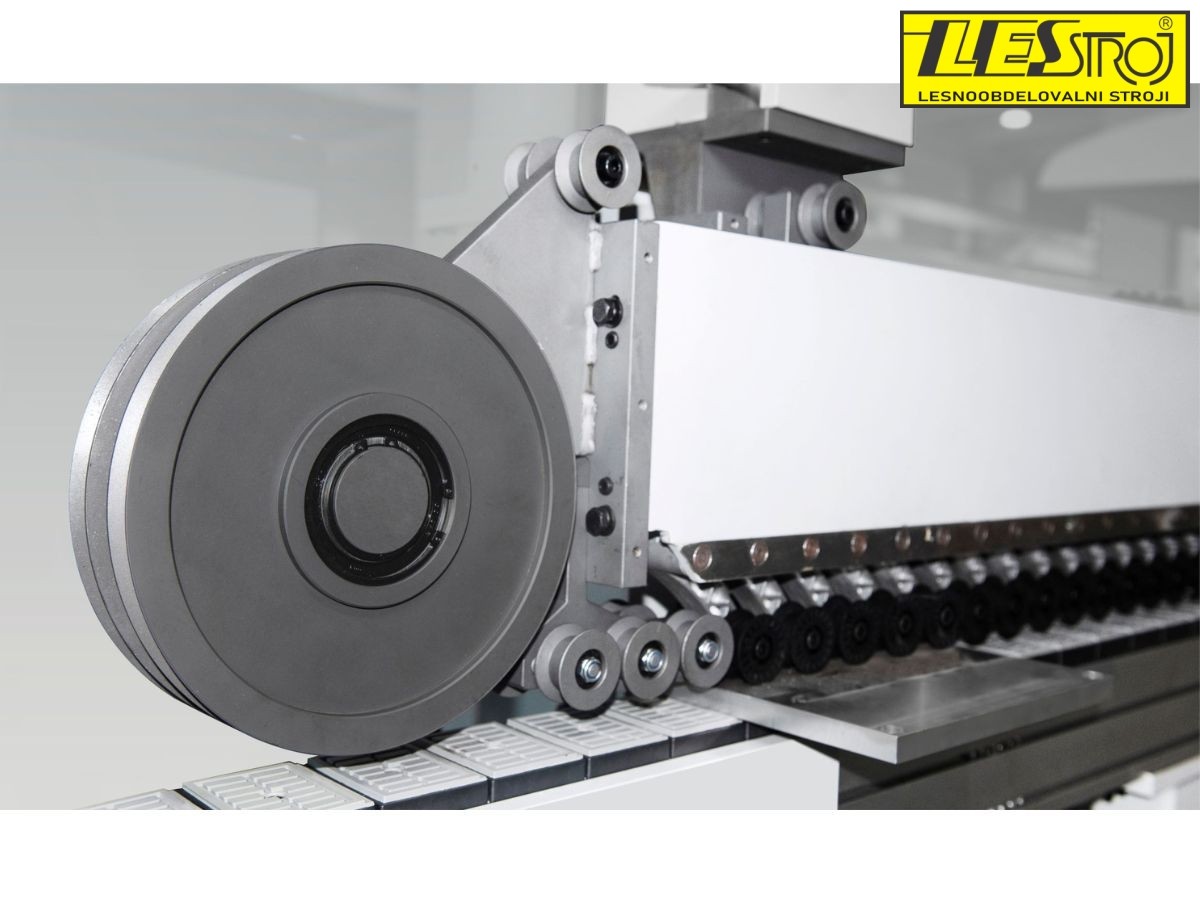

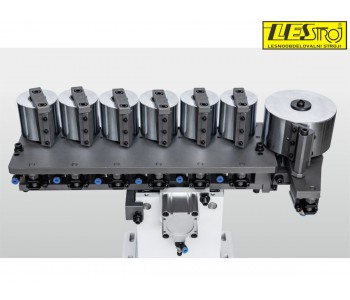

Pritisna jedinica: 7 valjaka sa strugačima, pneumatski pogon.

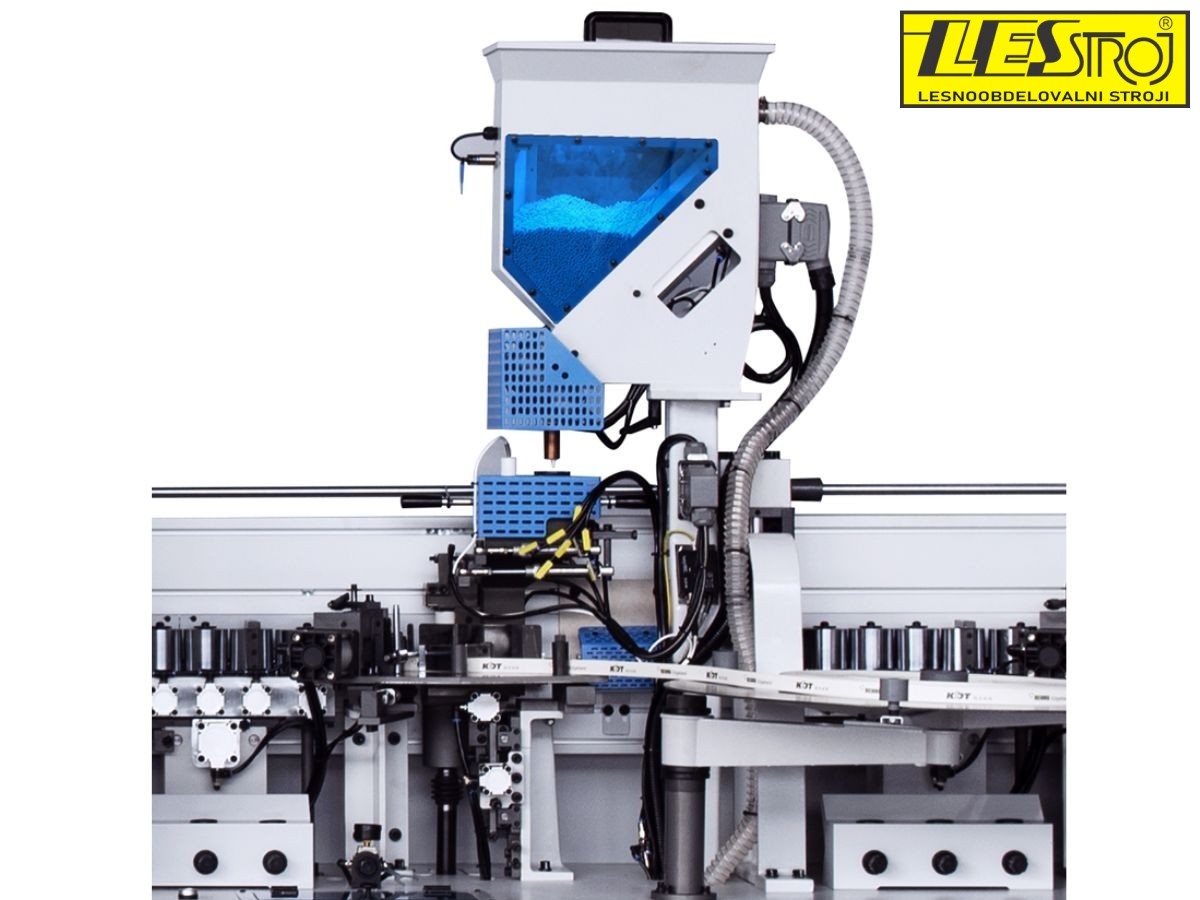

Ljepilni spremnici: EVA s predtalilnikom 5 l; PUR u zatvorenoj komori. Vrijeme zagrijavanja EVA: 15 min.

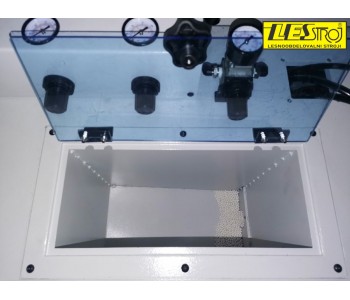

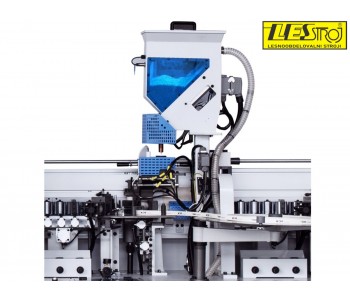

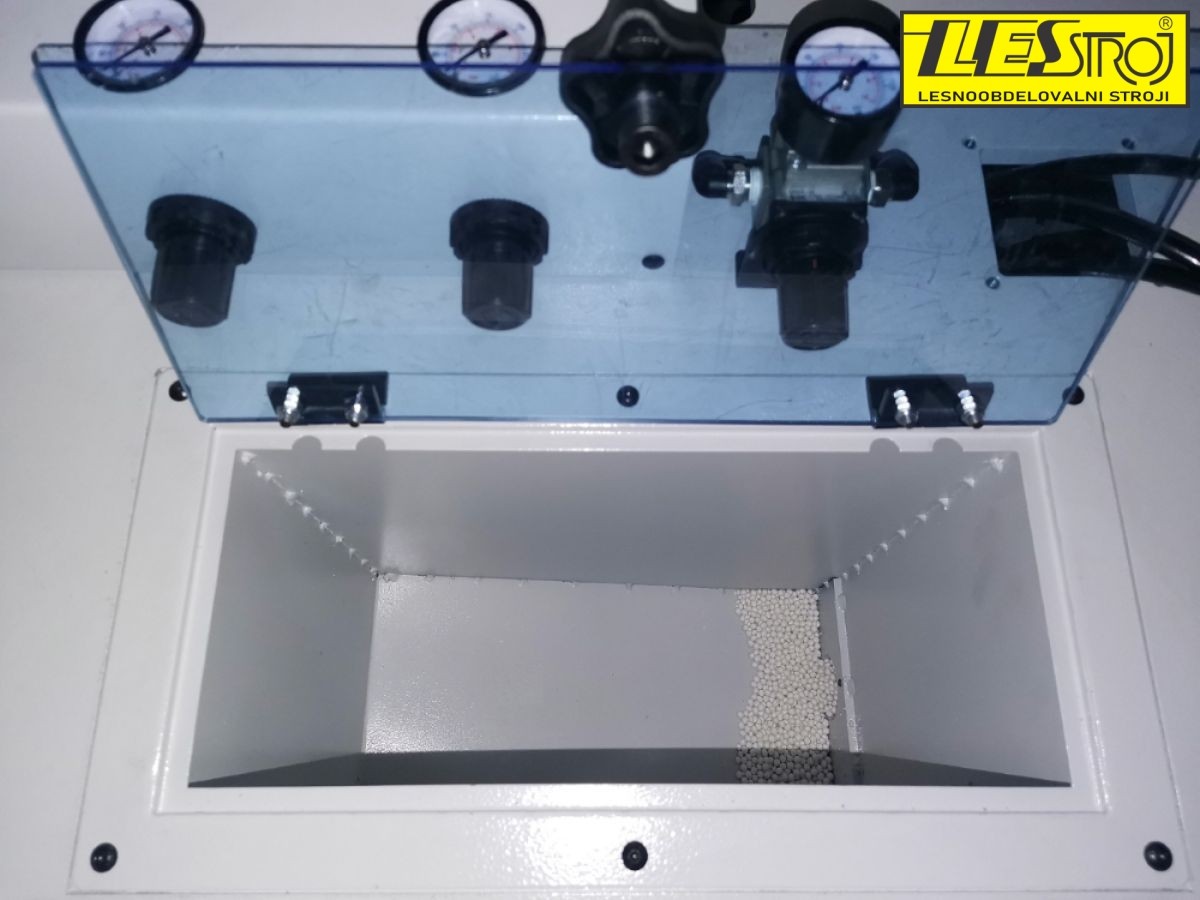

Punjenje ljepila: Automatski pneumatski transport granulata iz spremnika 12,5 kg.

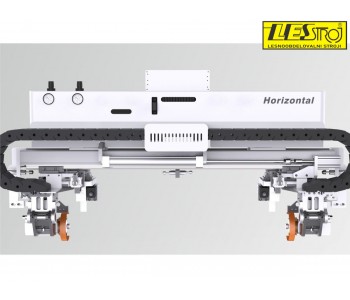

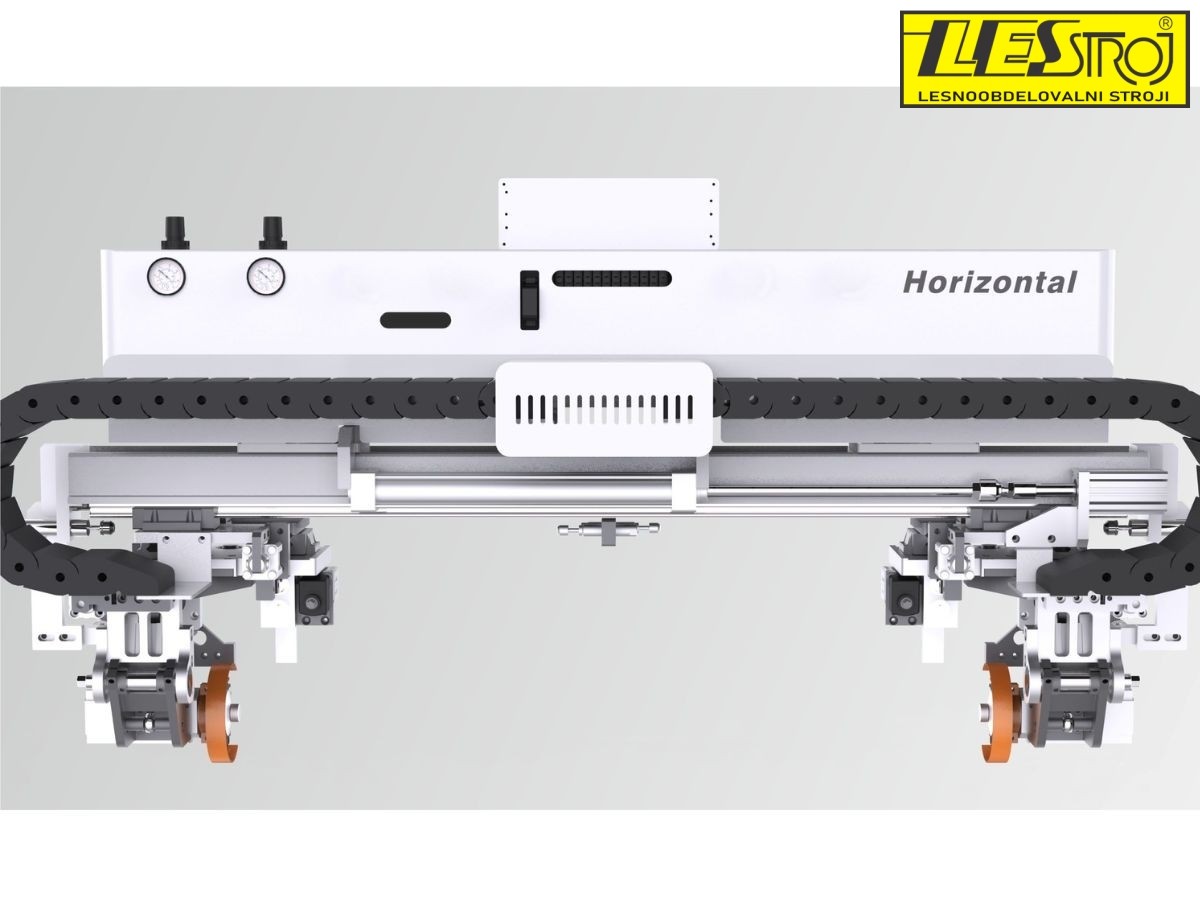

Odrezna jedinica: Horizontalno rezanje, automatsko podešavanje kuta.

Glodalne jedinice: Dijamantni alati, veliki tragači, R2 + R1, preklapanje debljina s kontrolne ploče.

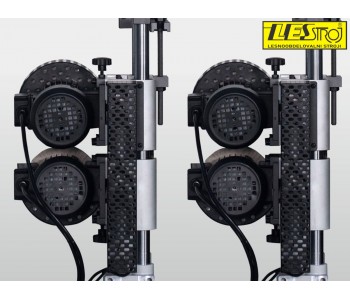

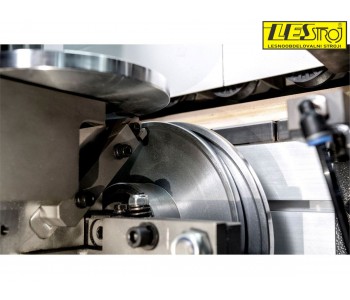

Konturirajuća jedinica: 4 motora, dijamantni alati, stabilan rad pri 30 m/min.

Strugaće jedinice: R2 i R1 uklanjaju valovitost; ravni strugač čisti spojeve s ljepilom.

Polirne jedinice: Pneumatska oscilacija i nanesena polirna tekućina.

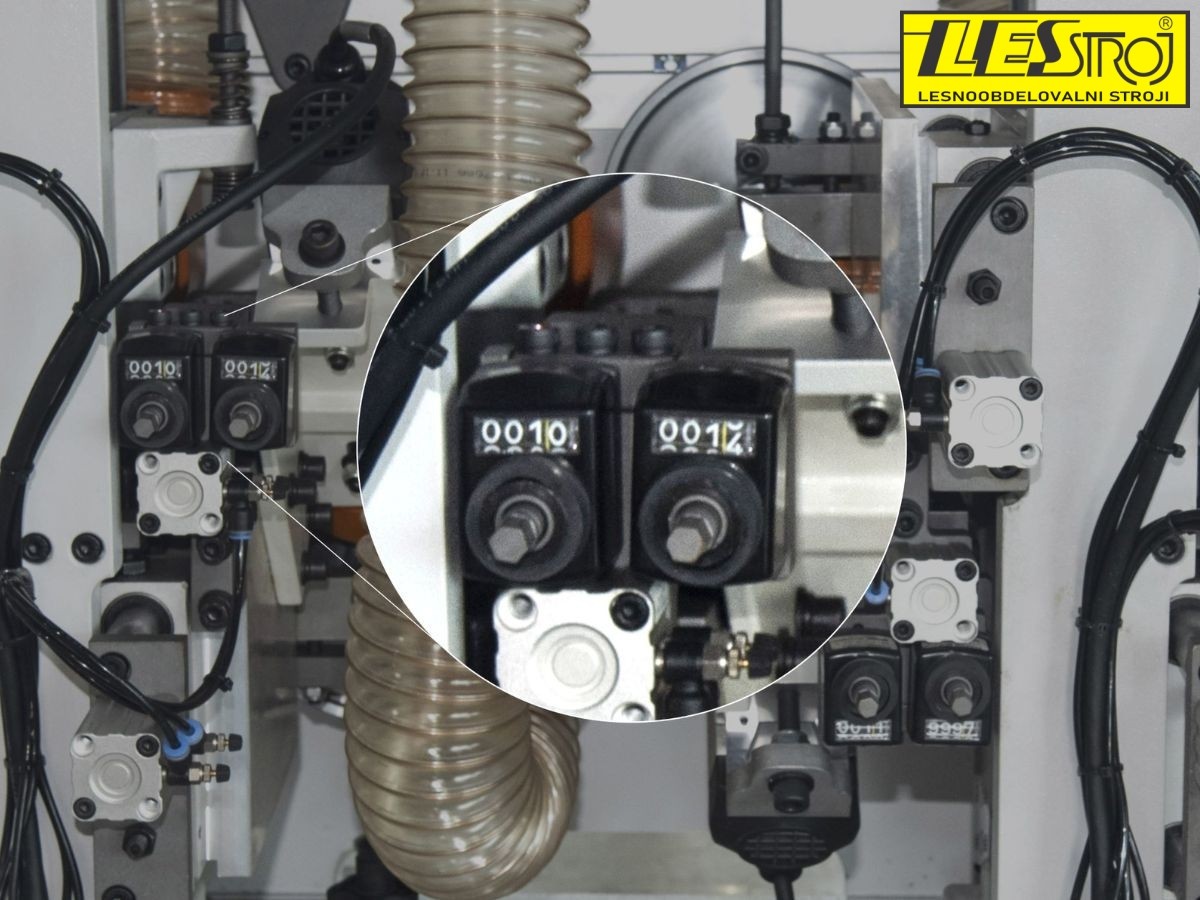

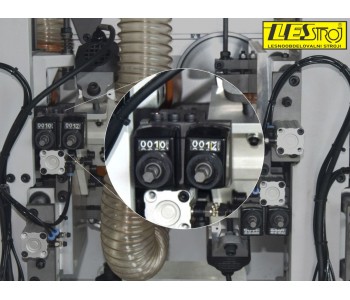

Brojači: Visoka ponovljivost podešavanja.

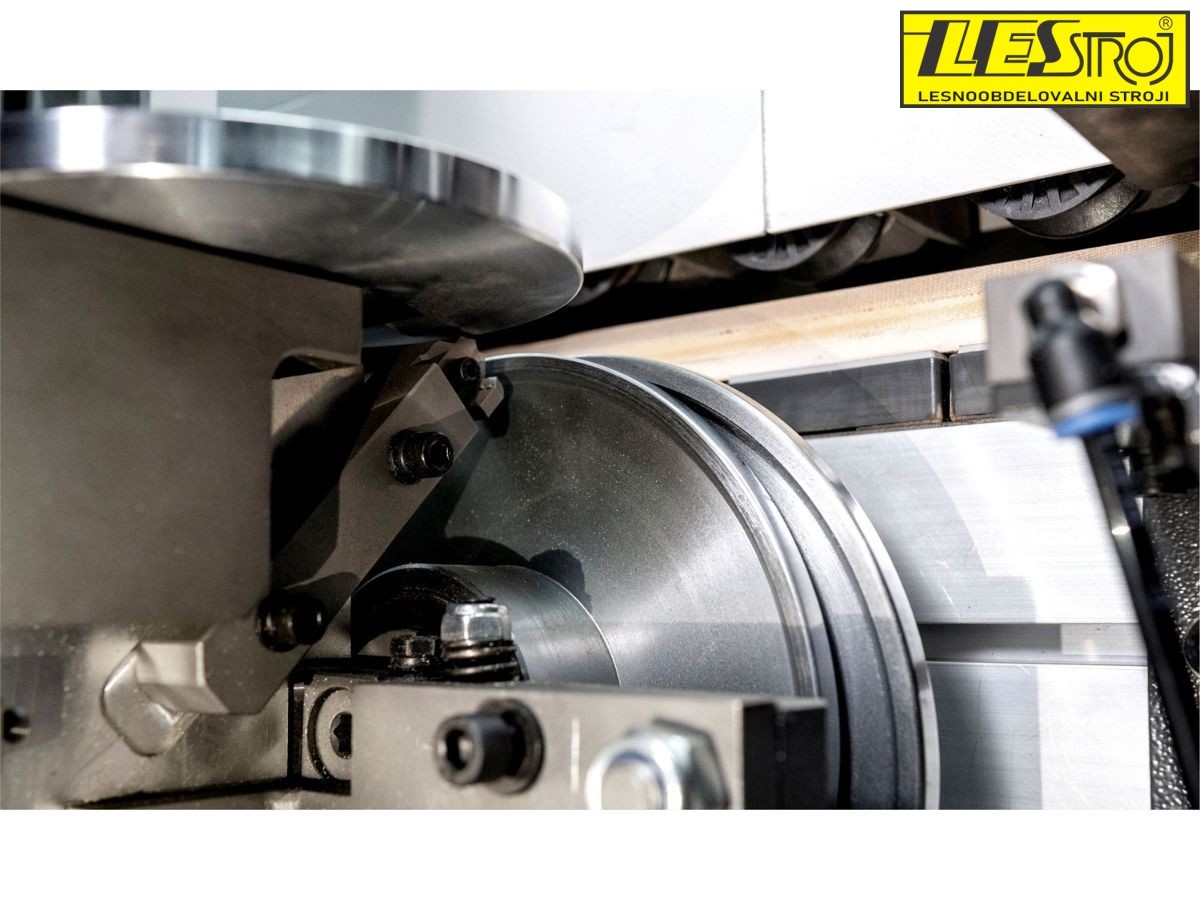

Pritisna traka: Čelična greda s V-trakom.

Dodatni valjci: Poboljšana stabilnost obratka.

Enkoder: Automatska prilagodba mosta prema debljini obratka.

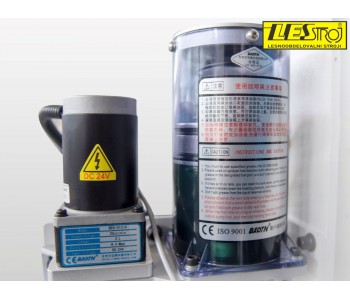

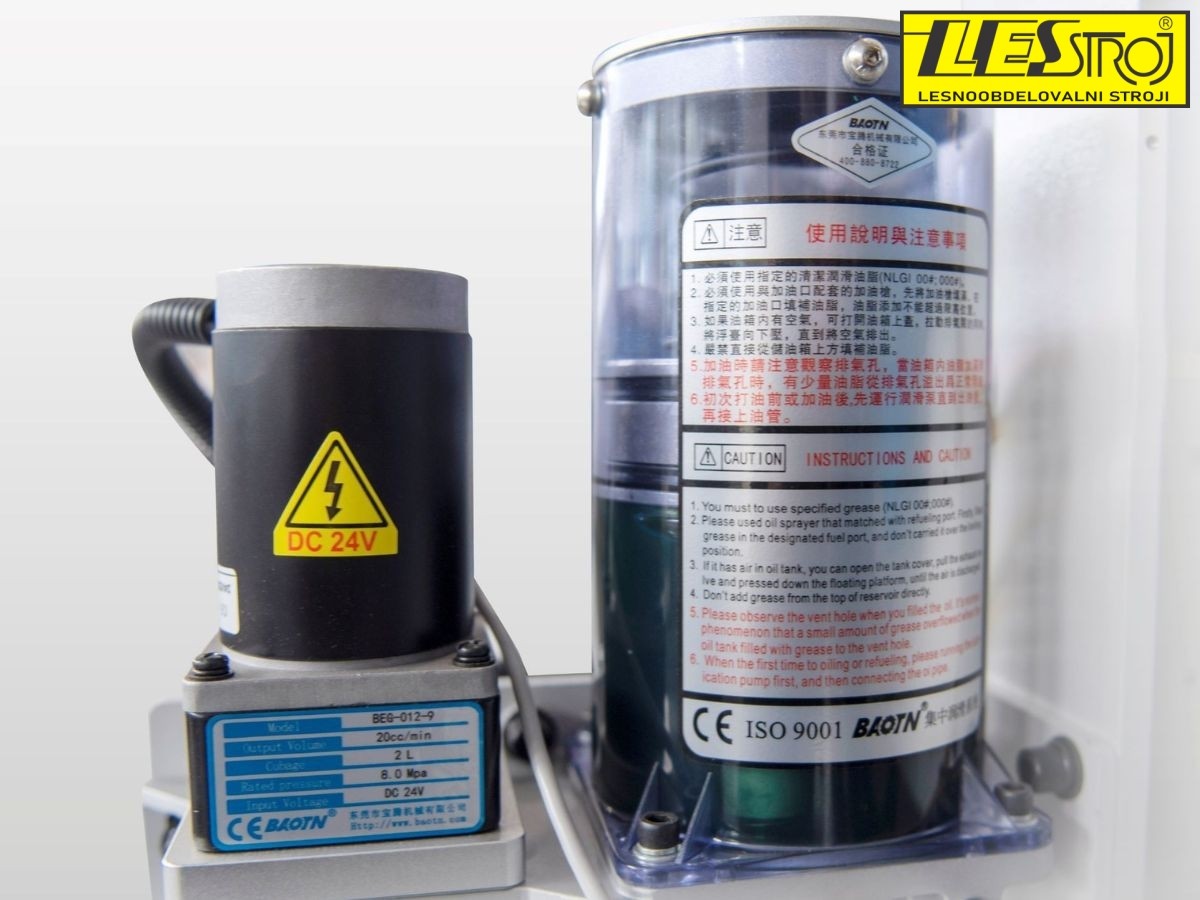

Automatsko podmazivanje: Centralni sustav podmazivanja vodilica odrezne jedinice.

Električne komponente: U skladu s CE standardima.
