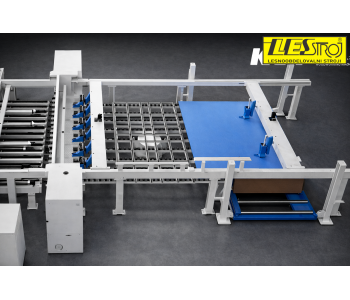

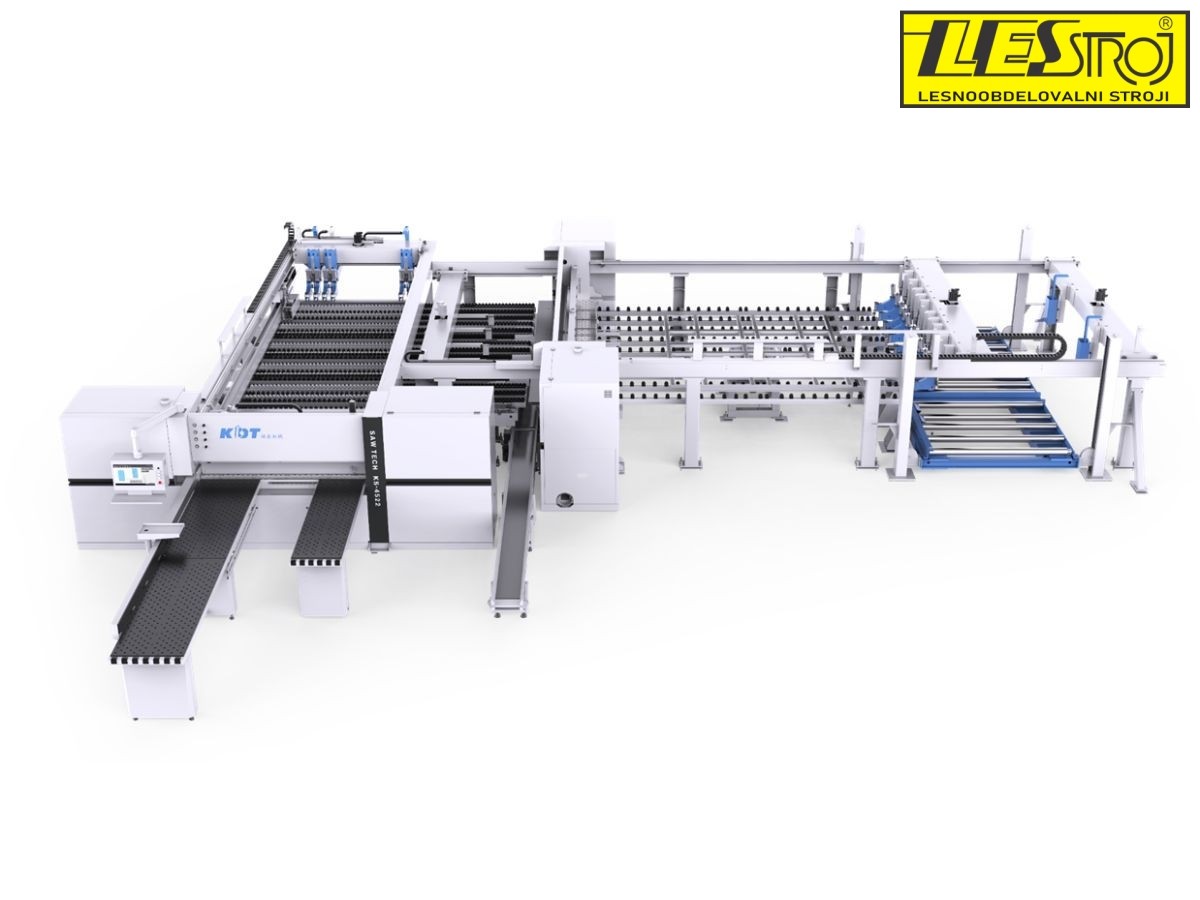

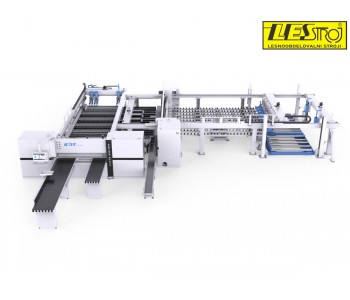

Raskrajač KDT KS-4522HLS

Raskrajač KDT KS-4522HLS

Pogodno za proizvođače namještaja za rezanje velikih količina ploča. Protok materijala je velik, opremljen funkcijama potpuno automatskog piljenja i poprečnog rezanja, podržava spajanje s transportnim linijama za usitnjavanje otpada te je opremljen teškom rotirajućom platformom koja automatski okreće radni smjer ploče. Pogodan je kao samostalno rješenje ili kao dio proizvodne linije, te može raditi kontinuirano tijekom radnog dana.

1. Glavna pogonska pila koristi 30 kW visokosnažni frekvencijski motor.
2. Kutna pila opremljena je s 3 grupe pomičnih hvatalica (6 parova stega), pogonjenih neovisnim servom na linearnom klizaču.
3. Poprečna pila opremljena je dvosmjernom potisnom stegom za naizmjenično ili sinkrono piljenje.
4. Usvaja se njemački Beckhoff kontroler, stabilan i pouzdan.
5. Opremljeno mehanizmom rotirajuće ploče, koji automatski prilagođava uvlačenje prema planu rezanja.
6. Velika dimenzija rezanja: Maks. stražnje uvlačenje 4300 mm (D) × 2100 mm (Š).
7. Uzdužna pila koristi dvosnopni sustav uvlačenja, povećavajući učinkovitost za 30–35% u odnosu na običan stražnji dovod.
8. Podešavanje predrezne pile omogućuje parametarsko podešavanje hoda noža bez zaustavljanja stroja.

Osnovne konfiguracije

1. Servo pomična hvatalica
Kutna pila opremljena je s 3 grupe pomičnih hvatalica (6 parova), a pomicanje hvatalica pogonjeno je neovisnim servom na linearnom klizaču. Softver unaprijed predviđa idući plan rezanja i automatski prilagođava položaj hvatalica na području čekanja materijala, čineći hvatanje razumnijim i stabilnijim.

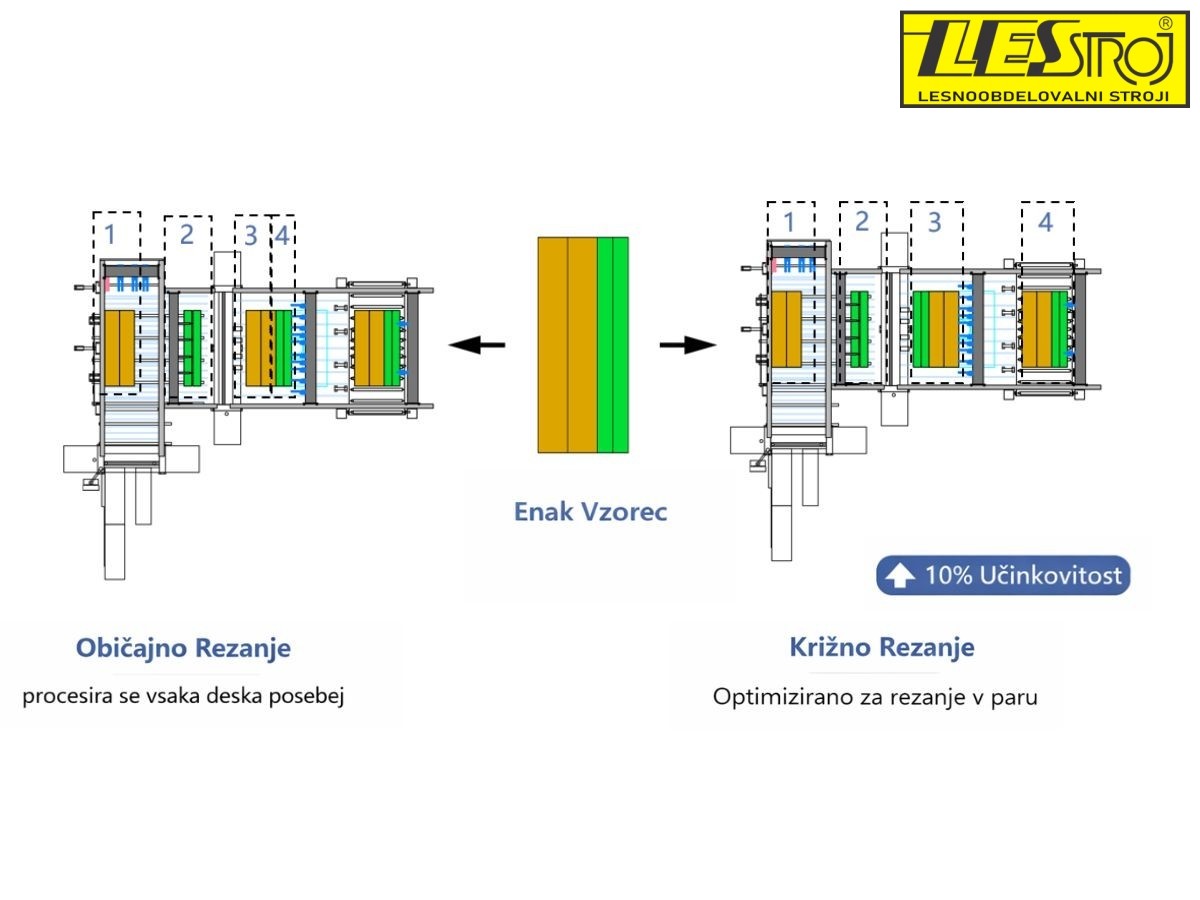

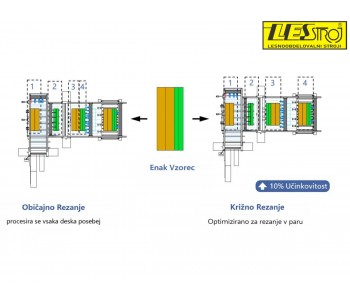

2. Poprečna pila s dvostrukim potiskivačem
Dvostruki potiskivač radi neovisno i sinkronizirano, omogućujući istodobno rezanje 2 komada različitih dimenzija, povećavajući učinkovitost za 30%. Maksimalna radna širina pomoćnog potiskivača je 600 mm, a glavni i pomoćni potiskivač sinkrono stežu ploče za istovremeno rezanje više uskih traka.

3. Uzdužna pila s dvosnopnim sustavom uvlačenja
Stege i potiskivač rade neovisno, omogućujući istodobar utovar i rezanje, smanjujući vrijeme čekanja i povećavajući učinkovitost za 30–35%.

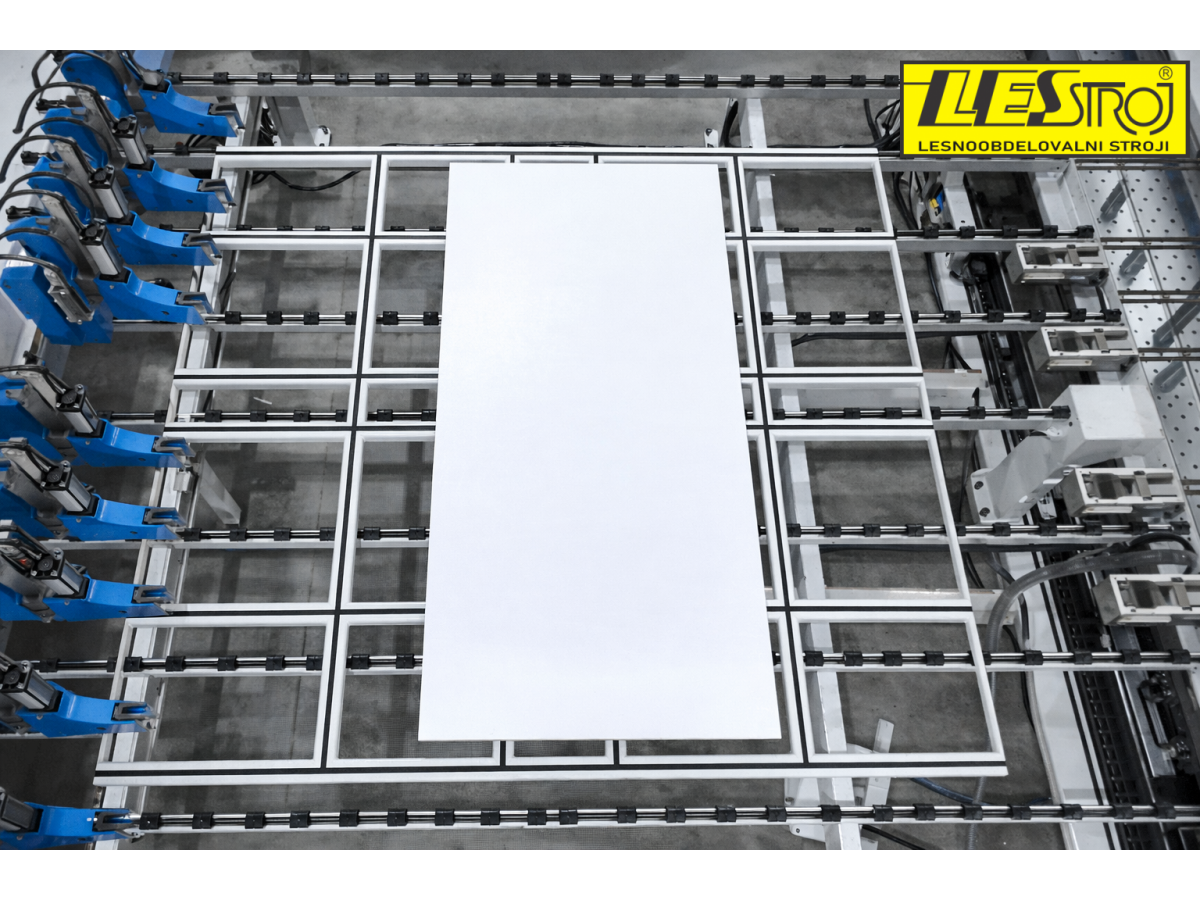

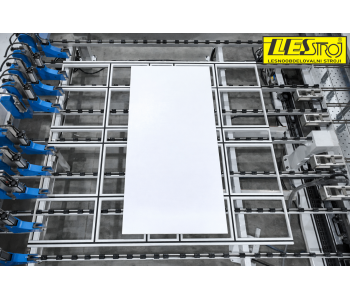

4. Uređaj za okretanje
Automatski prilagođava plan uvlačenja prema planu rezanja, bez potrebe za ručnom intervencijom.

5. Podešavanje predrezne pile (poprečno i uzdužno)
Parametarsko podešavanje kretanja predreznog noža bez zaustavljanja stroja.

6. Beckhoff sustav
Stabilna i pouzdana kontrola.

7. Ojačani okvir
Ojačan, žaren, brušen i formiran u jednom komadu – izdržljiv, otporan na deformacije i stabilan u radu.

8. Automatsko pozicioniranje pile
Glavna i predrezna pila podižu se i spuštaju neovisno. Glavna pila automatski podešava visinu dizanja prema širini i debljini rezanja, smanjujući prazni hod i povećavajući učinkovitost.

9. Uređaj za uvlačenje s hvatalicom
Opremljen visokopreciznim reduktorom i zupčastim pogonom. Točnost rezanja doseže ±0.1 mm.

10. Čelični radni stol s pneumatskim zračnim jastučićima
Pneumatske lebdeće kugle štite ploču od ogrebotina i olakšavaju pomicanje u radno područje.

11. Brza zamjena lista pile (KDT patentirano)
Omogućuje brzu zamjenu listova pile, smanjujući opterećenje radnika.

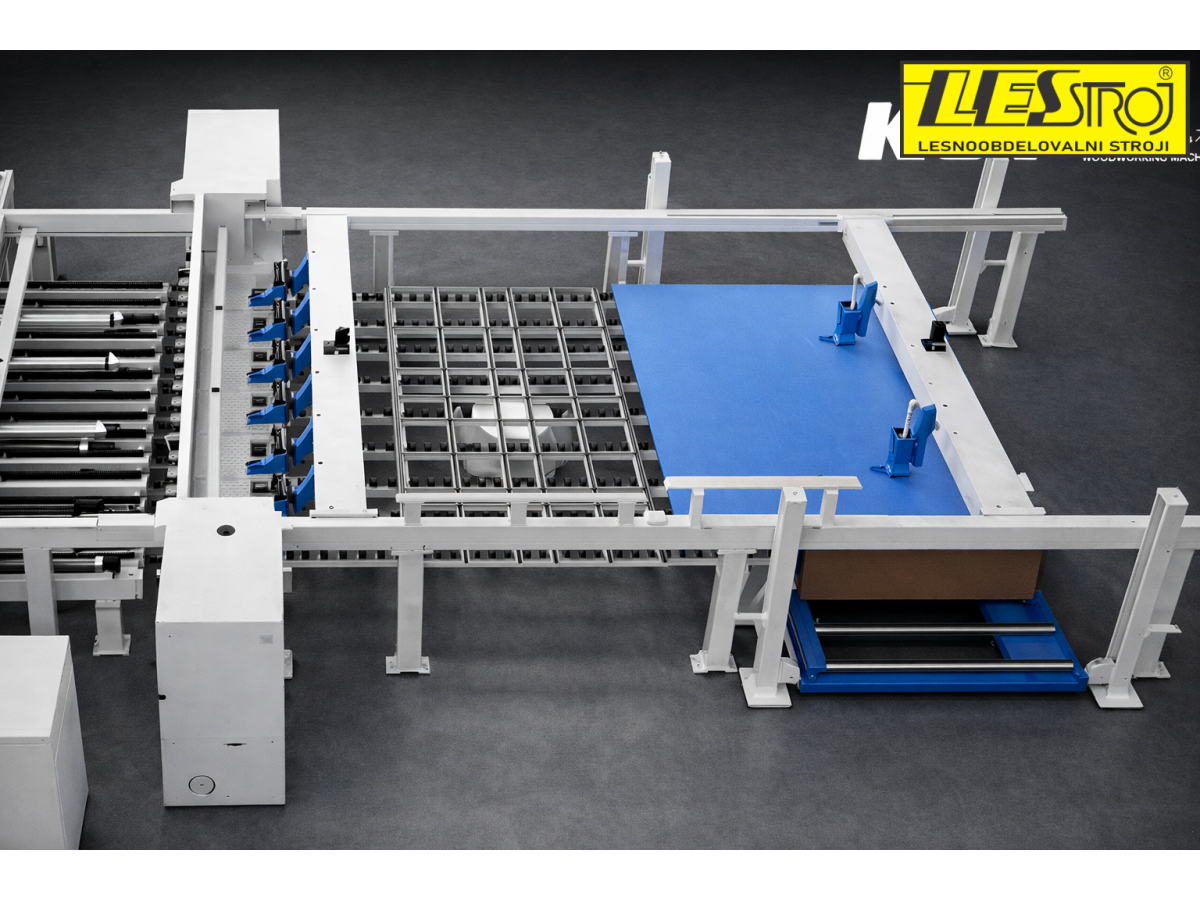

12. Automatsko stražnje punjenje
Opremljeno hidrauličkim podiznim stolom, povećava učinkovitost za 20%, štedi radnu snagu i smanjuje troškove rada.

13. Potiskivač s mjerenjem debljine
Rešetkasto pozicioniranje osigurava precizno punjenje. Minimalna debljina obratka: 8 mm.

Tehnički parametri:
