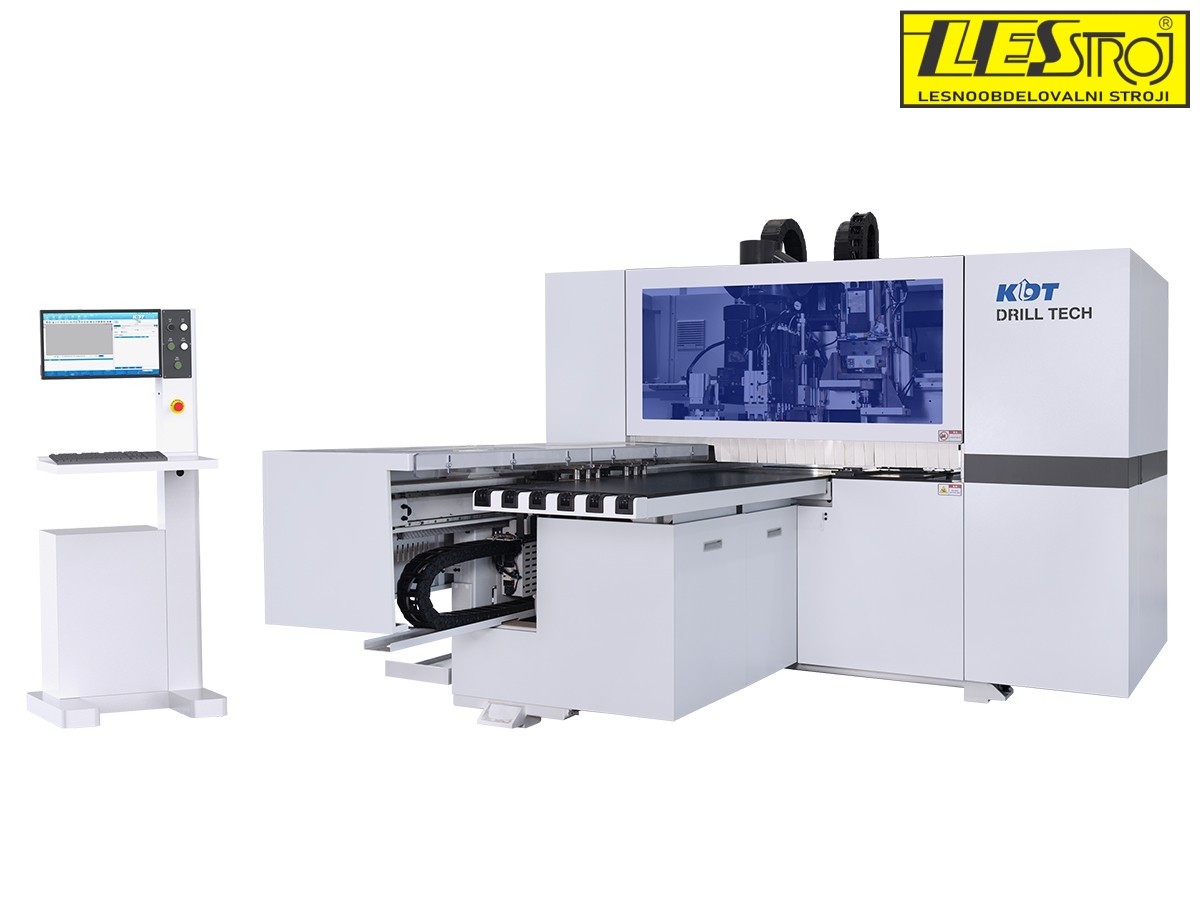

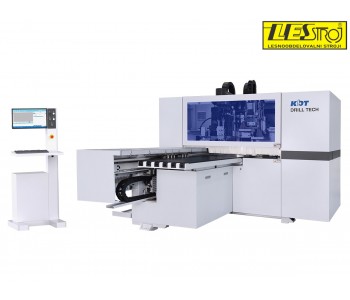

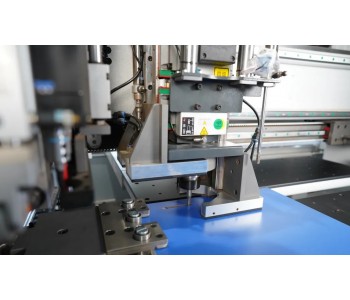

Prolazni CNC stroj KDT KD-610 HZ
Šestostrani prolazni hibridni CNC KDT 610 najprodavaniji je CNC stroj u Sloveniji jer je značajno skratio proizvodne cikluse kod stolara koji ga već koriste, smanjio ovisnost o operateru i utrostručio produktivnost u usporedbi s klasičnim CNC strojem.
Industrijske karakteristike po cijeni koja je i dalje vrlo pristupačna malim stolarskim radionicama.
Radna širina do 1.000 mm, duljina do 2.850 mm. Najmanji komad koji može obraditi je 70 × 35 mm.
Šestostrani prolazni CNC KDT 610 HZ
Osnovne značajke stroja:
• Radna širina 1.000 mm, radna duljina do 2.850 mm.

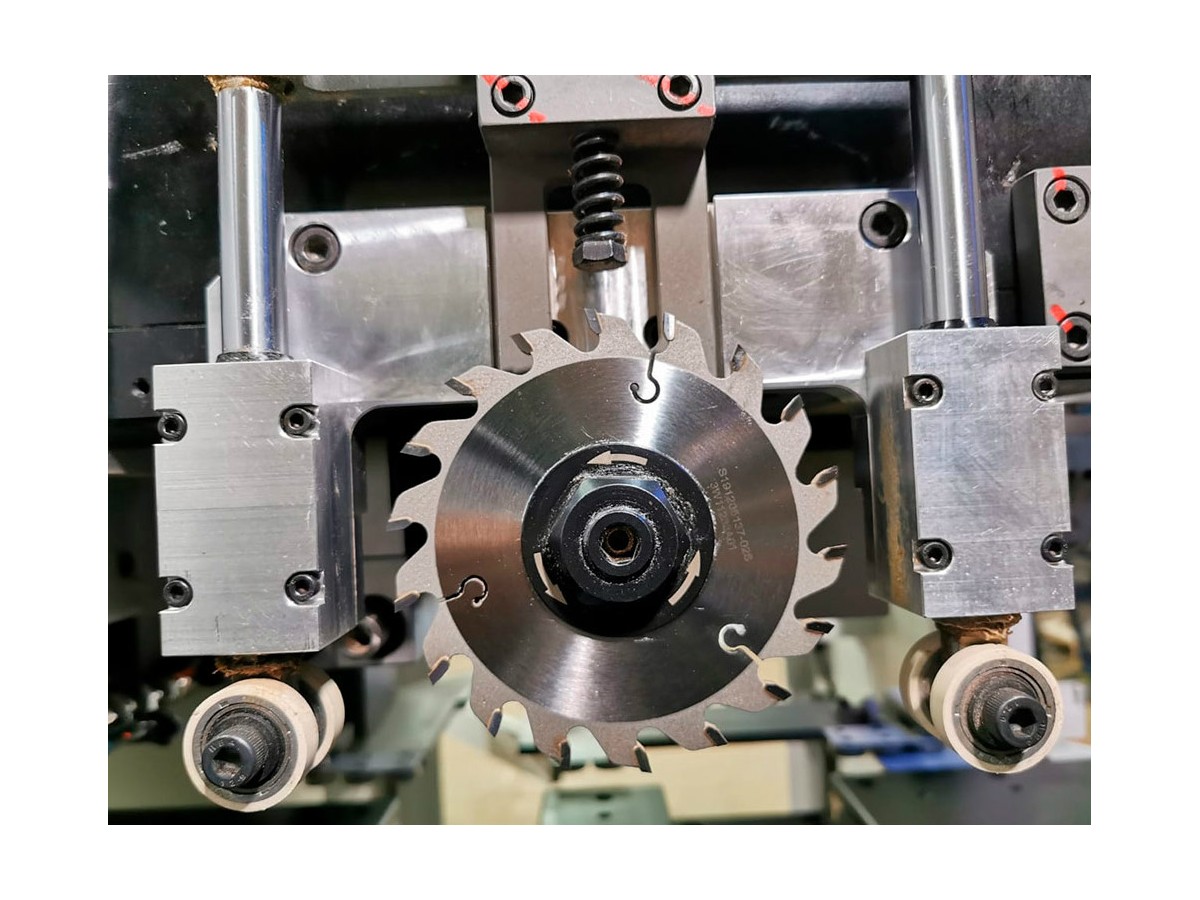

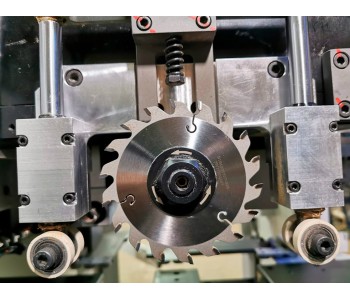

• Dvije bušaće jedinice (gornja: 12 vertikalnih + 8 horizontalnih svrdla; donja: 9 vertikalnih svrdla) s integriranom pilom za ureze (promjer 120 mm).
• Dvije glodalne osovine (gornja 5,5 kW, donja 3,5 kW); gornja osovina ima automatski izmjenjivač alata s 5 pozicija.
• Radni stol s zračnim jastukom za lakše pomicanje ploča i sprječavanje oštećenja.
• Dvostruki neovisni gripperi za precizno stezanje i brži rad, s brzinom pomaka u osi X do 140 m/min (Y/Z osi: 90/50 m/min).
• KDT CAD/CAM sučelje KDT WS za brzo i jednostavno kreiranje programa, simulaciju i upravljanje strojem.
• Kompatibilan s većinom softvera za dizajn namještaja kao što su MegaTISCHLER, Corpus 3D, Imos, LestrojBOX, Cabinet Vision, Swood i drugi.
• Čitač bar koda za automatizirani rad.• Dimenzije stroja sa zaštitnom ogradom i svjetlosnim zavjesama: cca 7.088 × 2.660 mm (napomena: dimenzije mogu varirati ovisno o izvoru i konfiguraciji).
• Udovoljava sigurnosnim standardima i posjeduje CE certifikat.
• Robusna industrijska konstrukcija, masa stroja cca 3.000 kg (napomena: masa može varirati ovisno o izvoru i konfiguraciji).
Više od 50 zadovoljnih stolara već se oslanja na KDT prolazne CNC strojeve.
Podaci
- Maks. promjer lista pile (mm)
- 120
- Maksimalna brzina obrade (X,Y)
- 140, 90, 50
- Br. vertikalnih vretena
- 14 zgoraj, 9 spodaj
- Br. horizontalnih vretena
- 10
- Promjer usisnog otvora (mm)
- 100, 150, 200
- Priključna snaga
- 36,27 kW
- Ukupne dimenzije stroja (mm)
- 6040×3300×2190
- Težina (kg)
- 3300
Dva automatska hvataljka
Dva automatska hvataljka, koja se kreću brzinom do 140 m/min, značajno skraćuju radni ciklus u usporedbi s drugim prolaznim CNC strojevima na tržištu. Duljine vodilica od 3.900 mm (model 610) ili 5.600 mm (model 612) uvelike smanjuju potrebu za ponovnim stezanjem obratka, dodatno ubrzavajući proces. KDT prolazni CNC strojevi stoga su među najbržima na tržištu. Aktiviranje hvataljki putem nožnog prekidača ili mobilne konzole pojednostavljuje rad i povećava fleksibilnost.

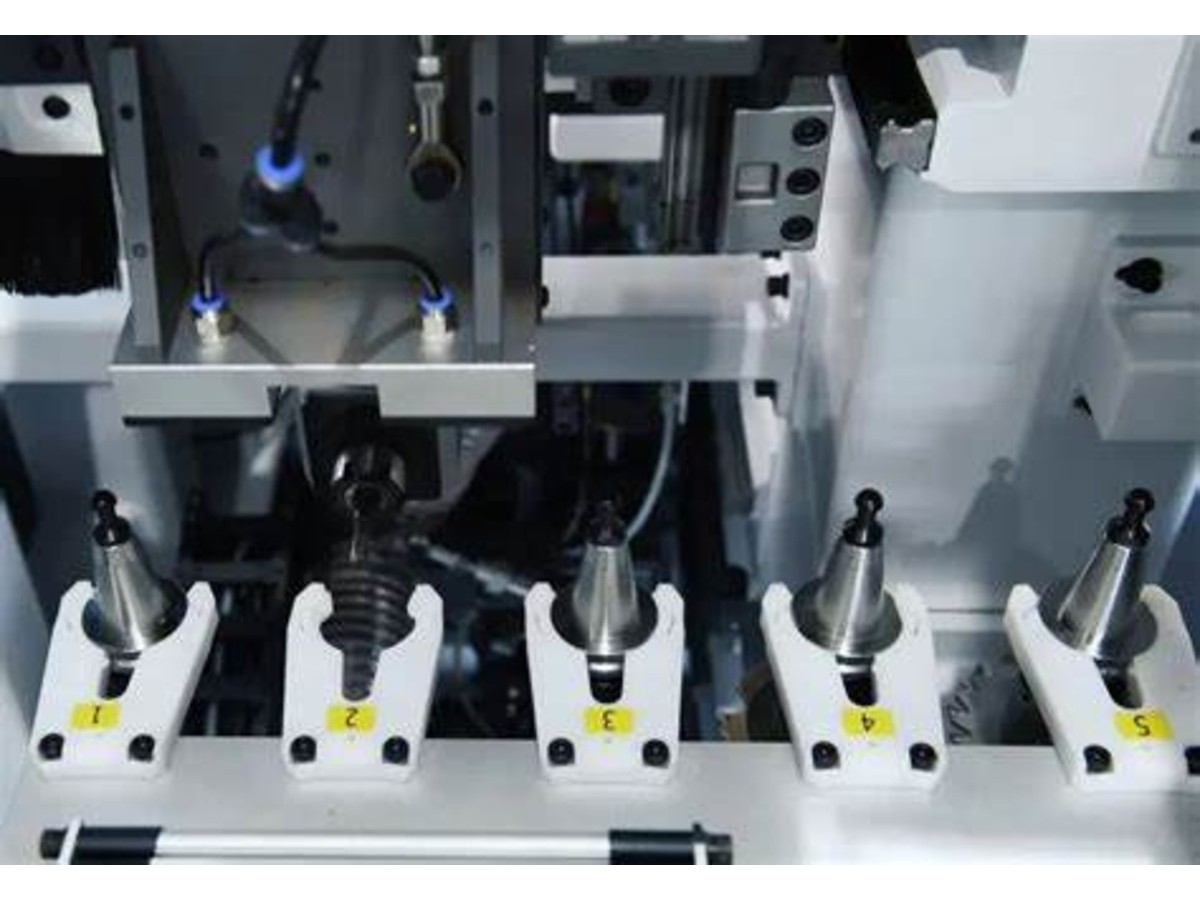

Magazin alata
Magazin alata s 5 pozicija za automatsku izmjenu alata prihvaća i kutne glave za obradu krila vrata, bočnih utora i drugih operacija koje takve glave omogućuju.
Konfiguracija

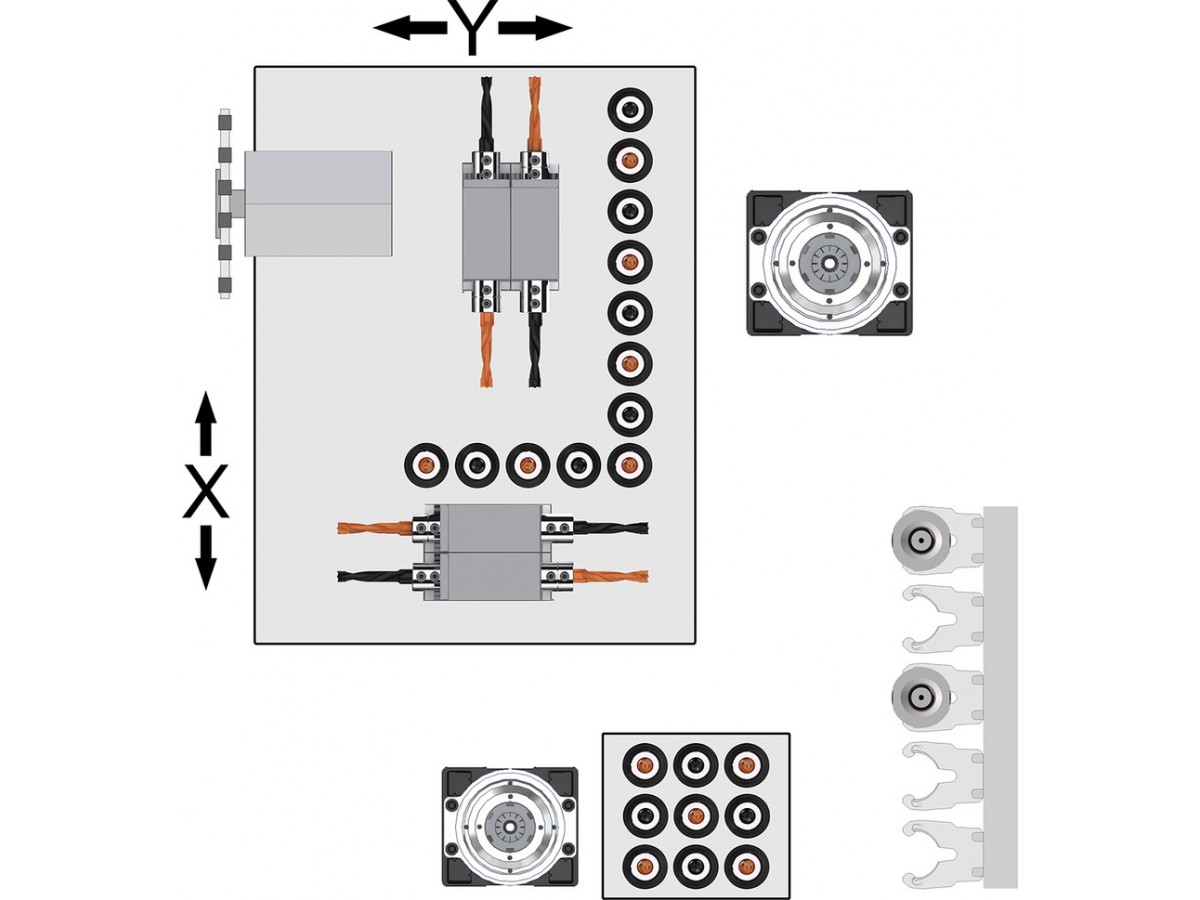

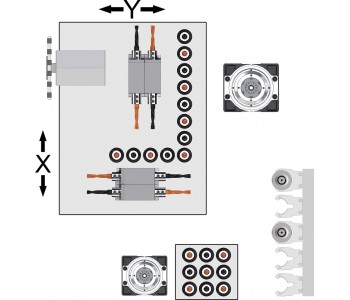

Konfiguracija radnih jedinica za maksimalnu fleksibilnost i brzinu: dvije bušilice s 20 + 9 vretena (gore i dolje), dva glodalna agregata 5,5 kW + 3,5 kW (gore i dolje), integrirana pila za utore i automatski izmjenjivač alata.
Obrada sa šest strana omogućuje istodobnu obradu obje strane bez okretanja obratka i učinkovitije kroz glodanje i bušenje bez potrebe za prolaznim bušilicama ili glodalicama. Šestostrana obrada donosi veliku dodanu vrijednost stolarima koji proizvode namještaj po mjeri.
Softver KDT WS Drill AI (razvio KDT)
Softver KDT WS Drill AI (razvio KDT) iznimno je jednostavan alat za brzo i intuitivno programiranje bilo kojeg dijela. Omogućuje bušenje, glodanje i rezanje utora, radijusa i kružnica sa svih šest strana – bez okretanja obratka. AI algoritam inteligentno optimizira kretanje i položaje hvataljki, izbor alata te izračunava optimalne putanje obrade; istodobna obrada sa šest strana impresionira čak i najiskusnije drvoprerađivače.
Ugrađeni simulator obrade služi kao precizna kontrola za zahtjevne operacije i pouzdano izračunava vremena obrade. Putem post‑procesora program se povezuje s etabliranim softverima za dizajn namještaja kao što su MegaTischler, Corpus 3D, Imos i drugima. Podržani formati – DXF, XML, BPP, MPR, CIX, SCX, BAN i PDX – dodaju veliku vrijednost mnogim proizvodnim okruženjima. Snažna statistika, komunikator za održavanje stroja i brojne dodatne funkcije povećavaju fleksibilnost i svrstavaju KDT WS Drill AI među najbolje softverske sučelje te daju stroju epitet hibridnog prolaznog CNC‑a.
Radni stolovi
Patentirani automatski pomični radni stolovi omogućuju učinkovito kroz glodanje i uvlačenje stola tijekom donjeg bušenja. Prednji ulazni i stražnji izlazni radni stolovi imaju zračno jastukanje kako bi se olakšalo pomicanje obradaka i spriječila oštećenja osjetljivih površina.
Automatski sustav mjeri duljinu, širinu i debljinu obratka
Automatski sustav mjeri duljinu, širinu i debljinu obratka, znatno smanjujući mogućnost ljudske pogreške. Nakon što stroj otkrije stvarne dimenzije, automatski prilagođava položaje bušotina. KDT softver osigurava da sve korekcije ostanu unutar unaprijed zadanih tolerancija. Ako obradak nije prikladan, program ga automatski odbacuje.

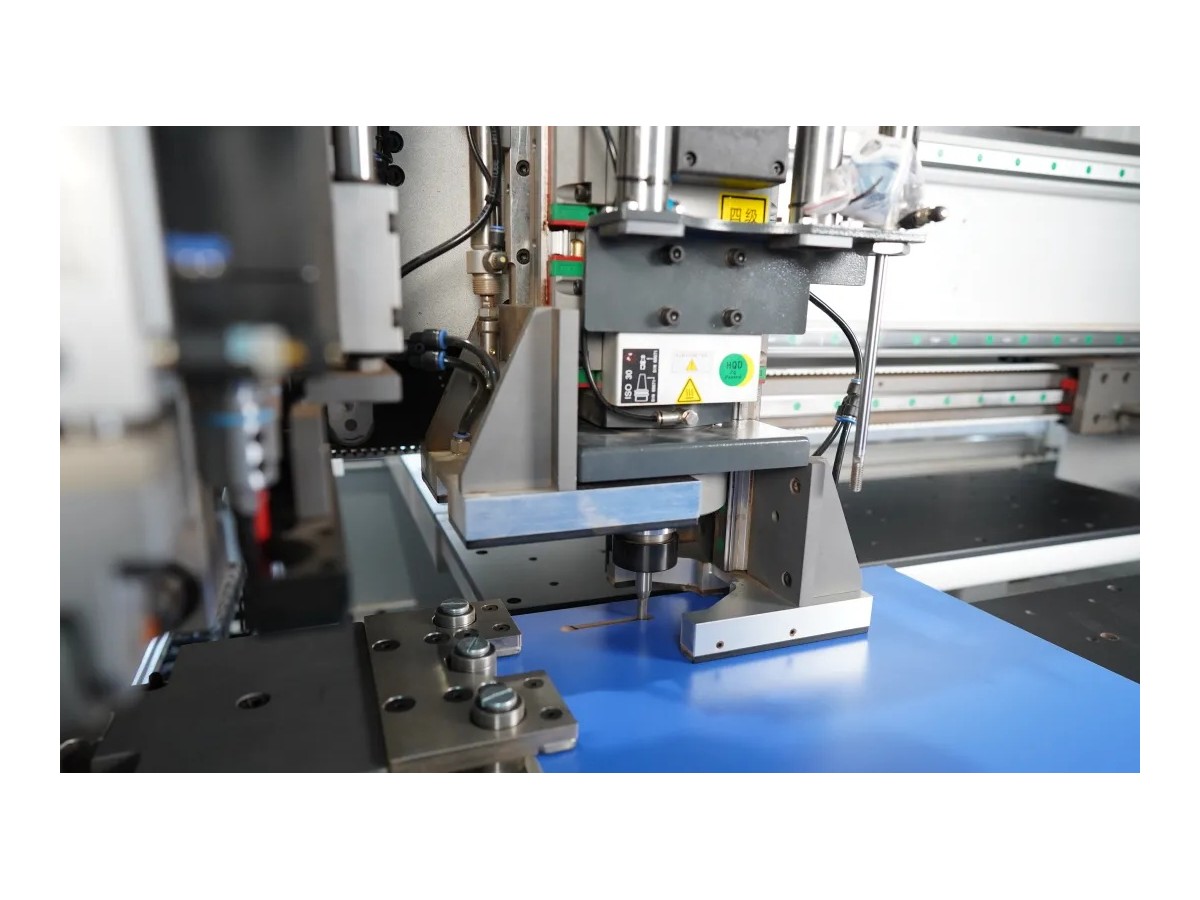

Gornja glodalna jedinica s automatskom izmjenom alata
Gornja glodalna jedinica s automatskom izmjenom alata ima dvije neovisne tlačne ploče koje osiguravaju glatko klizanje i stabilno, čvrsto držanje tijekom obrade. Istodobno zračno puhanje kontinuirano uklanja prašinu i strugotine, tako da čak i osjetljive površine (mat, visok sjaj) ostaju bez ogrebotina.
Robusna konstrukcija za vrhunske performanse
Masivan okvir KDT serije 610 i 612 prolaznih CNC strojeva proizveden je korištenjem naprednih procesa, uključujući robotsko zavarivanje, žarenje, pjeskarenje i preciznu obradu. Ova prvoklasna konstrukcija pruža iznimnu stabilnost, omogućujući neusporedivu točnost obrade, velike brzine te brza ubrzanja i usporavanja. Robusni dizajn produžuje vijek trajanja stroja i značajno smanjuje trošenje, čime se osigurava dugoročna pouzdanost i vrhunski rezultati pri visokoj produktivnosti.
